과학은 종종 지성 간의 싸움으로 묘사됩니다. 그러나 실험실에서는 주로 변수와의 싸움입니다.
전기화학 분석에서 적은 노이즈입니다. 온도 변화, 산소 침입, 용액 자체의 보이지 않는 저항입니다. 이러한 적을 물리치기 위해 우리는 요새를 건설합니다.

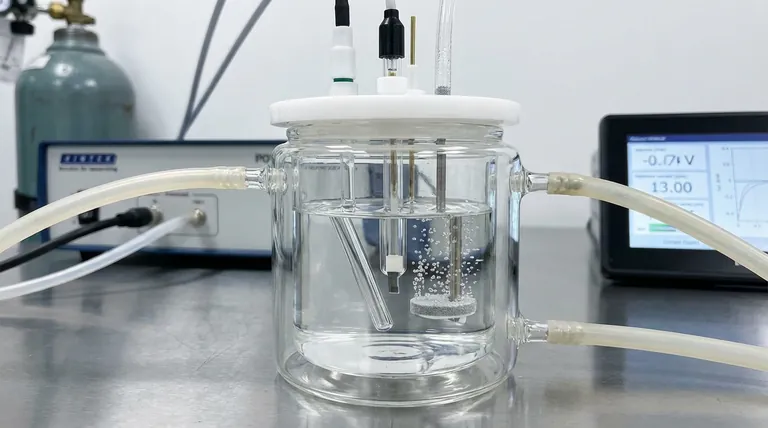

5구 항온수조 전해 셀은 단순한 유리 용기가 아닙니다. 외부 세계의 혼돈으로부터 반응을 격리하도록 설계된 정교한 엔지니어링 시스템입니다.
연구원들이 "완벽한" 미세 환경을 만들 수 있도록 합니다. 그러나 모든 정밀 기기와 마찬가지로 그 효과는 부품의 아키텍처를 이해하는 데 전적으로 달려 있습니다.
통제된 실험의 해부학적 구조는 다음과 같습니다.
기초: 재킷 유리 본체
화학에서 대부분의 오류는 열 오류입니다.
반응 속도는 온도에 따라 변합니다. 점도가 변합니다. 전도도가 변합니다. 실험실이 아침보다 오후에 더 따뜻해지면 데이터가 벗어납니다.
표준 셀 본체는 이중벽 물 재킷을 통해 이를 해결합니다.
온도 조절식 수조에서 유체를 이 외부 재킷을 통해 순환시키면 내부 전해질이 특정 열 설정 지점에 고정됩니다. 열 차폐를 만들어 실내 온도를 무관하게 만듭니다.
이는 단순한 설계이지만 심오한 영향을 미칩니다. 열역학을 변수에서 제거합니다.
다리: 루긴 모세관
3전극 시스템에서 정확한 전위 측정은 목표입니다.
그러나 종종 방해가 되는 물리적 현실이 있습니다. 바로 iR 강하입니다. 이는 용액의 저항과 그 안을 흐르는 전류로 인한 전압 오류입니다.
기준 전극이 작업 전극에서 너무 멀리 떨어져 있으면 계면을 측정하는 것이 아니라 그 사이의 경로 저항을 측정하는 것입니다.
루긴 모세관은 이러한 물리적 제약에 대한 엔지니어의 해결책입니다.
- 설계: 기준 전극의 경로를 연장하는 얇은 유리관입니다.
- 기능: 감지 팁이 작업 전극 표면에 매우 가깝게 위치할 수 있도록 합니다.
- 결과: 전류 경로를 차단하지 않고 보상되지 않은 저항을 최소화합니다.
섬세한 균형입니다. 너무 멀면 정확도를 잃습니다. 너무 가까우면 표면을 차폐합니다. 루긴 모세관을 사용하면 완벽한 중간 지점을 찾을 수 있습니다.
문지기: 통기 및 밀봉
산소는 위대한 오염물질입니다. 전기화학적으로 활성이 있고 어디에나 존재합니다. 많은 환원 반응에서 용존 산소는 유령 신호로 나타나 실제로 찾으려는 데이터를 가립니다.
이 셀은 환경을 정화하고 순수하게 유지하기 위해 2부분 시스템을 사용합니다.
1. F형 통기 튜브
이는 퍼지 메커니즘 역할을 합니다. 실험을 시작하기 전에 이 튜브를 통해 비활성 가스(질소 또는 아르곤 등)를 용액에 기포로 통과시킵니다. 용존 산소를 물리적으로 치환합니다.
2. 액체 밀봉
산소가 제거되면 문제는 산소를 유지하는 것입니다. 액체 밀봉은 단방향 밸브 역할을 합니다. 비활성 가스가 용액을 덮고 셀에서 빠져나가도록 허용하지만 대기 산소가 역류하여 교차할 수 없는 장벽을 만듭니다.
밀폐: PTFE 스토퍼
마지막 구성 요소는 밀봉입니다. 포트는 일반적으로 폴리테트라플루오로에틸렌(PTFE) 스토퍼로 닫힙니다.
PTFE는 화학적 불활성 때문에 선택됩니다. 반응하거나 분해되거나 시료를 오염시키지 않습니다. 그러나 종종 신참 연구원들을 좌절시키는 기계적 제약을 도입합니다.
열 트랩: 유리와 PTFE는 가열될 때 다른 속도로 팽창합니다.
전체 어셈블리(유리 본체 및 PTFE 스토퍼)를 오토클레이브 또는 오븐에 넣으면 플라스틱이 유리보다 빠르게 팽창합니다. 이로 인해 스토퍼가 변형되고 밀봉이 손상됩니다.
이 시스템은 화학적 내구성을 위해 설계되었으며 청소 중 열 남용을 위한 것이 아닙니다.
아키텍처 요약
셀의 모든 부분은 특정 변수를 제어하기 위해 존재합니다.
| 구성 요소 | 제어하는 변수 |
|---|---|
| 물 재킷 | 온도 변동 |
| 루긴 모세관 | 보상되지 않은 저항 (iR 강하) |
| F형 통기 튜브 | 용존 산소 (오염) |
| 액체 밀봉 | 대기 재진입 |
| PTFE 스토퍼 | 화학적 상호 작용 및 누출 |
장비 불량의 대가
고위험 연구에서 장비는 비용 센터가 아니라 진실의 기준선입니다.
루긴 모세관의 균열이나 누출되는 밀봉은 보기 좋지 않을 뿐만 아니라 그럴듯하지만 잘못된 데이터를 생성합니다. 그것이 과학에서 가장 나쁜 종류의 실패입니다.
KINTEK은 도구가 결과 뒤로 사라져야 한다고 믿습니다. 우리는 현대 전기화학의 엄격한 표준을 충족하는 실험실 장비 및 소모품을 전문으로 합니다. 정밀 유리 본체부터 내구성 있는 PTFE 액세서리까지, 우리의 목표는 여러분이 용기가 아닌 화학에 집중하는 데 필요한 신뢰성을 제공하는 것입니다.
전문가에게 문의하기를 통해 실험 설정을 논의하고 실험실이 정확성을 위해 구축되었는지 확인하십시오.

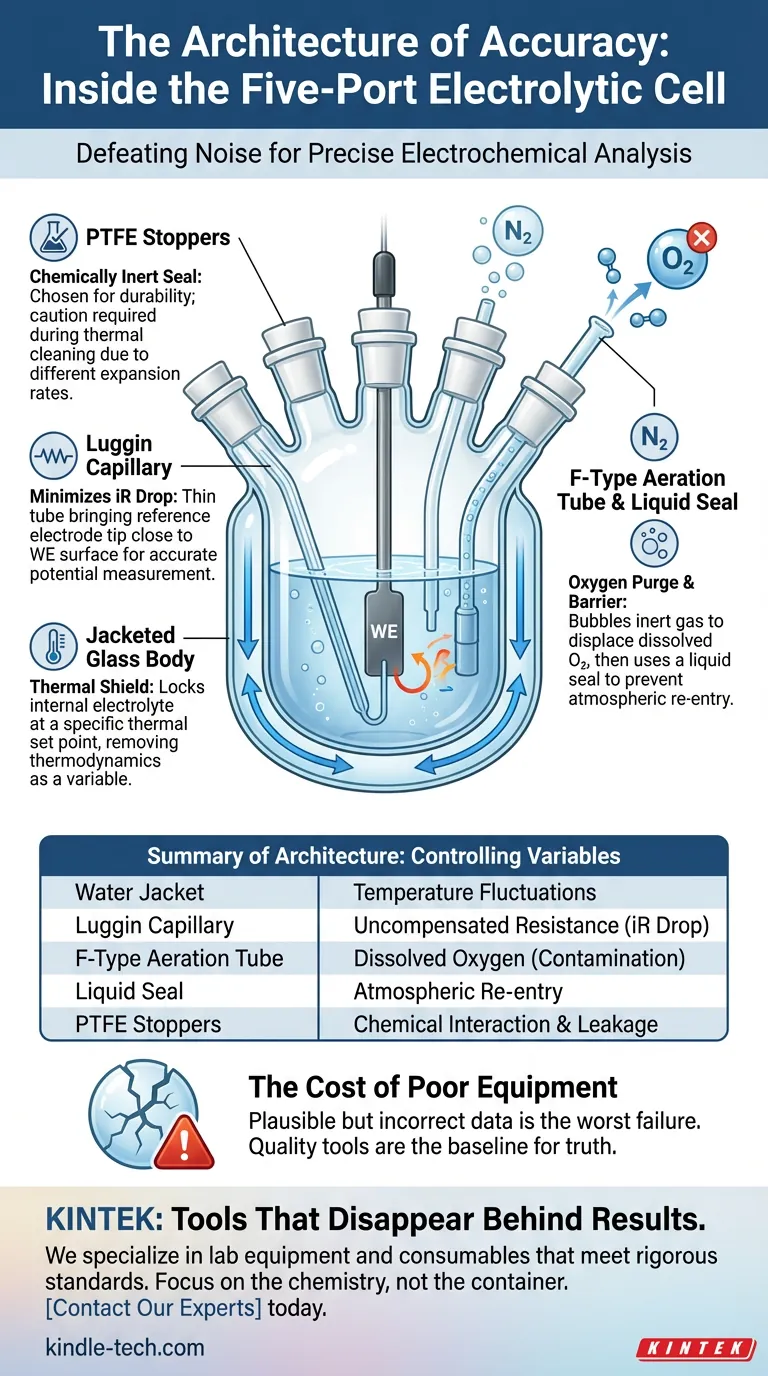

시각적 가이드
