예, 진공 게이지를 보정할 수 있으며 반드시 보정해야 합니다. 이는 측정의 정확성과 신뢰성을 보장하기 위해 필요한 기본적인 프로세스입니다. 시간이 지남에 따라 모든 게이지는 환경 요인, 전자 부품 노화 및 센서 오염으로 인해 "드리프트(drift)"를 겪으므로, 압력 값이 중요한 모든 응용 분야에서 정기적인 보정이 필수적입니다.
보정의 핵심 원리는 간단합니다. 테스트 중인 게이지의 판독값을 기준 표준(자체 보정이 국가 계측 기관에 추적 가능한 별도의 더 정확한 기기)과 비교하는 것입니다. 이 프로세스를 통해 게이지의 정확성을 확인하고 필요한 조정에 필요한 데이터를 얻을 수 있습니다.
보정이 필수적인 이유
진공 게이지는 정적인 장치가 아닙니다. 서비스 수명 동안 정확도가 저하됩니다. 이것이 발생하는 이유를 이해하면 보정이 선택 사항이 아니라 전문적인 진공 작업의 필수적인 부분임을 알 수 있습니다.
"드리프트"의 불가피성
드리프트는 기기의 정확도가 점진적으로 손실되는 것입니다. 진공 게이지에서는 공정 가스나 오일 증기에 의한 센서 오염, 전자 부품의 노화, 센서 자체의 물리적 마모(예: 고온 음극 게이지의 필라멘트 열화)를 포함한 여러 요인으로 인해 발생합니다.
이러한 드리프트는 1년 전에 정확했던 게이지가 이제 상당히 벗어난 판독값을 제공할 수 있음을 의미하며, 이는 진공 시스템 성능에 대한 잘못된 가정으로 이어집니다.
공정 제어에 미치는 영향
물리적 기상 증착(PVD), 동결 건조 또는 반도체 제조와 같은 제조 공정에서 진공 수준은 중요한 공정 매개변수입니다. 보정되지 않은 게이지는 일관성 없는 제품 품질, 배치 실패 및 상당한 재정적 손실로 이어질 수 있습니다.
보정된 기기 없이는 반복성이 불가능합니다. 측정값을 신뢰할 수 없다면 공정 결과를 보장할 수 없습니다.
데이터 무결성 및 안전 보장
연구 환경에서 부정확한 압력 판독값은 실험 결과를 무효화하여 시간과 자원을 낭비할 수 있습니다. 일부 산업 응용 분야에서는 특정 압력 범위 밖에서 작동하는 것이 안전 위험을 초래할 수도 있습니다. 보정은 측정값이 신뢰할 수 있고 시스템이 의도한 대로 작동하고 있음을 입증하는 문서화된 증거를 제공합니다.
진공 게이지 보정 작동 방식
개념은 간단하지만 실행에는 전문 장비와 통제된 환경이 필요합니다. 이것이 스스로 할 수 있는 간단한 작업인 경우는 거의 없습니다.
비교 원리

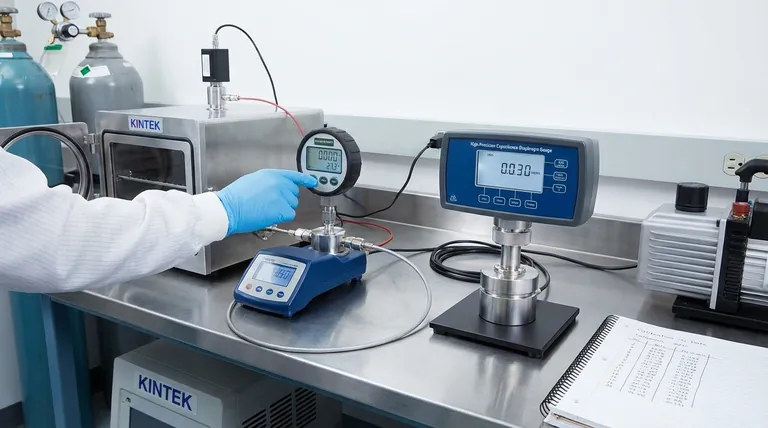

본질적으로 보정은 테스트 중인 게이지(측정 대상 기기, DUT)와 기준 표준을 동일한 진공 환경에 배치하는 것을 포함합니다. 그런 다음 DUT의 판독값을 다양한 압력 지점에서 기준 표준의 알려진 정확한 판독값과 비교합니다.
전달 표준의 역할
기준 게이지는 전달 표준이라고 합니다. 이것은 매우 낮은 드리프트와 높은 정확도를 가진 고정밀 기기(예: 정전용량 다이어프램 게이지)입니다. 중요하게도 이 전달 표준은 자체적으로 추적 가능한 보정을 가지고 있어야 하며, NIST(미국 국립표준기술연구소)가 유지 관리하는 것과 같은 국가 기본 표준에 끊어지지 않는 사슬로 연결되어야 합니다.
보정 인증서
전문 보정 서비스는 보정 인증서를 제공합니다. 이 문서는 정확성의 증거입니다. 여기에는 "측정 당시" 및 "조정 후" 판독값, 측정의 불확실성, 사용된 전달 표준 및 보정이 수행된 날짜가 자세히 설명되어 있습니다.
절충점 및 함정 이해하기
필수적이지만 보정에는 관리해야 할 실제적인 고려 사항과 잠재적인 오류 소스가 포함됩니다.
이것은 간단한 DIY 작업이 아닙니다
정확한 보정에는 안정적인 고진공 챔버, 정밀 가스 주입 시스템 및 비싸고 적절하게 유지 관리되는 전달 표준이 필요합니다. 이러한 이유로 대부분의 조직에서는 필요한 장비와 전문 지식을 갖춘 공인 보정 실험실에 게이지를 보냅니다.
가스 유형에 대한 결정적인 의존성
일반적인 게이지(예: 피라니 또는 열전대 게이지) 중 다수는 가스에 민감합니다. 출력이 시스템 내 가스의 열전도율에 따라 달라집니다. 일반적으로 질소(N₂)에 대해 보정됩니다.
게이지를 아르곤(Ar) 또는 헬륨(He)과 같은 다른 가스를 측정하는 데 사용하는 경우, 올바른 가스 보정 계수를 적용하지 않으면 판독값이 부정확해집니다. 보정은 항상 사용된 가스를 명시해야 합니다.
비용-편익 분석
게이지를 전문 보정에 보내는 데는 비용과 가동 중지 시간이 수반됩니다. 그러나 이 비용은 부정확한 데이터에 의존하여 발생하는 생산 배치 실패, 손상된 연구 프로젝트 또는 안전 사고의 잠재적 비용보다 거의 항상 사소합니다.
게이지 보정에 대한 실용적인 접근 방식
보정 전략은 특정 목표 및 요구 사항과 일치해야 합니다.
- 규제 준수 또는 추적 가능한 연구가 주요 초점인 경우: ISO/IEC 17025 공인 보정 실험실을 사용해야 합니다. 이것이 제공하는 문서화된 추적성에 대한 대안은 없습니다.
- 일상적인 공정 제어가 주요 초점인 경우: 제조업체의 권장 사항과 측정의 공정 품질에 대한 중요도에 따라 정기적인 보정 간격(예: 매년)을 설정하십시오.
- 단일 게이지가 결함이 있다고 의심되는 경우: 보정 비용을 들이기 전에, 동일한 진공 조건에서 새 게이지 또는 최근에 보정된 게이지와 비교하여 간단한 현장 확인을 수행하십시오. 이는 실제로 결함이 있는 장치를 격리하는 데 도움이 될 수 있습니다.
궁극적으로 정기적인 보정은 단순한 압력 표시기를 과학적 및 산업적 확실성을 위한 신뢰할 수 있는 기기로 전환하는 것입니다.
요약표:
| 보정 측면 | 핵심 요약 |
|---|---|
| 목적 | 추적 가능한 표준과 비교하여 측정의 정확성과 신뢰성을 보장합니다. |
| 필수적인 이유 | 필연적인 센서 드리프트를 상쇄하고, 공정 반복성을 보장하며, 데이터 무결성을 보장합니다. |
| 수행 방법 | 통제된 진공 상태에서 고정밀 전달 표준을 사용하여 공인 실험실에서 수행됩니다. |
| 주요 고려 사항 | 보정은 가스에 따라 다르며, 다른 가스에 대한 정확성은 보정 계수를 적용해야 합니다. |
