거의 모든 일반적인 응용 분야에서 단열재의 두께를 늘리면 열 전달 속도가 감소합니다. 이것이 단열의 근본적인 목적입니다. 그러나 전선이나 작은 파이프와 같이 직경이 매우 작은 곡면의 경우, 단열재를 얇게 추가하면 단열의 임계 반경이라는 원리 때문에 실제로 열 전달 속도가 증가할 수 있는 직관에 반하는 시나리오가 있습니다.
단열의 효과는 두 가지 상충하는 효과의 균형에 따라 달라집니다. 즉, 재료 내부를 통한 열 흐름 저항(전도)과 외부 표면에서 열이 빠져나가는 용이성(대류)입니다. 집을 단열하는 것과 같은 대부분의 실용적인 목적에서는 두께를 늘리는 것이 항상 도움이 됩니다.
단열의 근본적인 목표: 저항 추가
단열이 어떻게 작동하는지 이해하려면 열 흐름을 전기처럼 생각하는 것이 도움이 됩니다. 전류처럼 열은 항상 저항이 가장 적은 경로를 따릅니다. 단열의 역할은 그 경로에 열 저항을 추가하는 것입니다.
열 저항 이해
열 전달은 열 저항에 의해 느려집니다. 총 저항이 높을수록 열 전달 속도는 낮아집니다. 단열 효과는 열 저항의 직접적인 척도인 R-값으로 측정됩니다.
작용하는 두 가지 유형의 저항
물체를 단열할 때 두 가지 주요 형태의 저항을 조작하게 됩니다.
- 전도 저항: 이것은 고체 단열재 내부를 통한 열 흐름에 대한 저항입니다. 두께에 비례하여 증가합니다. 재료가 많을수록 열이 이동할 경로가 많아지고, 이는 더 높은 저항을 의미합니다.
- 대류 저항: 이것은 단열재의 외부 표면에서 주변 공기로 열이 이동하는 것에 대한 저항입니다. 이 저항은 표면적이 커질수록 감소합니다. 왜냐하면 더 큰 표면은 열이 빠져나갈 더 많은 영역을 제공하기 때문입니다.
벽과 파이프의 두께가 다르게 중요한 이유
단열하는 표면의 기하학적 구조는 이 두 가지 저항이 어떻게 상호 작용하는지 결정합니다. 이것이 질문에 대한 답이 복잡할 수 있는 이유를 이해하는 핵심입니다.
평평한 표면(벽, 다락방, 지붕)의 경우
벽과 같은 평평한 표면에 단열재를 추가하면 전도 저항이 크게 증가합니다.
그러나 외부 표면적은 사실상 변하지 않습니다. 따라서 대류 저항은 영향을 받지 않습니다. 순 결과는 간단합니다. 총 저항이 증가하고 열 전달이 감소합니다.
곡면(파이프 및 전선)의 경우
파이프나 전선 주위에 단열재를 추가하면 동시에 두 가지 작업을 수행하는 것입니다.
- 재료 두께를 추가하여 전도 저항을 증가시킵니다(열 전달을 감소시킴).
- 외부 표면적을 증가시켜 대류 저항을 감소시킵니다(열 전달을 촉진함).
이 두 가지 효과는 서로 상충합니다. 이 "줄다리기"의 승자가 순 열 전달 속도가 증가할지 감소할지 결정합니다.

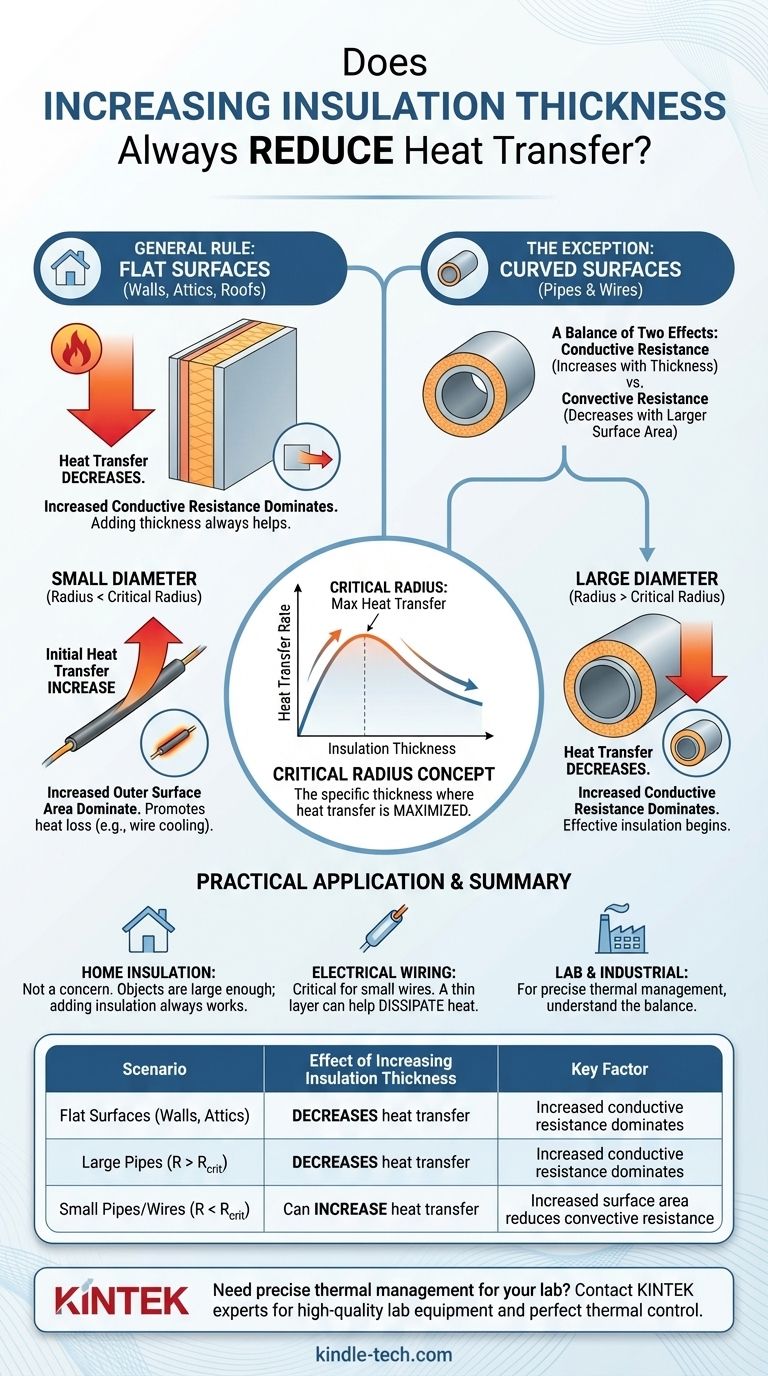

임계 반경의 개념
단열의 임계 반경은 열 전달 속도가 절대 최대가 되는 특정 외부 반경입니다.
- 파이프의 원래 반경이 임계 반경보다 작은 경우: 단열재를 추가하면 처음에는 열 손실이 증가합니다. 표면적 증가의 부정적인 효과(대류 저항 감소)가 두께 추가의 긍정적인 효과(전도 저항 증가)보다 큽니다.
- 파이프의 원래 반경이 임계 반경보다 큰 경우: 단열재를 추가하면 예상대로 즉시 열 손실이 감소하기 시작합니다. 전도 저항 증가의 이점이 처음부터 지배적입니다.
절충점 이해: 실제 임계 반경
이 현상은 열 전달 물리학에서 중요한 개념이지만, 실제 적용은 특정 시나리오로 제한됩니다.
임계 반경이 실제 문제가 되는 경우?
임계 반경 효과는 주로 직경이 매우 작은 물체에 관련됩니다. 일반적인 단열재의 경우 임계 반경은 종종 몇 밀리미터에 불과합니다.
이것은 전기 배선 설계에서 중요한 요소가 됩니다. 여기서 목표는 종종 과열을 방지하기 위해 열을 소산시키는 것입니다. 얇은 단열 코팅은 실제로 전선이 노출된 것보다 더 효과적으로 전선을 냉각시키는 데 도움이 될 수 있습니다. 또한 증기 추적 라인과 같은 매우 작은 구멍의 공정 파이프에도 고려 사항입니다.
가정 단열에 거의 문제가 되지 않는 이유
거의 모든 가정 및 상업용 응용 분야에서 단열되는 물체는 이미 임계 반경보다 훨씬 큽니다.
표준 배관 파이프, HVAC 덕트 또는 온수기는 이 효과가 문제가 되기에는 너무 큽니다. 이러한 품목의 경우 이미 "고비를 넘겼으므로" 어떤 양의 단열재를 추가하더라도 열 전달이 확실히 감소하고 에너지가 절약됩니다.
목표에 맞는 올바른 선택
단열에 대한 접근 방식은 특정 응용 분야와 원하는 결과에 따라 달라져야 합니다.
- 주요 초점이 집 단열(벽, 다락방, 큰 파이프)인 경우: 더 많은 단열재를 추가하면 열 전달이 확실히 감소하고 에너지 비용이 절감됩니다. 임계 반경은 실질적인 문제가 아닙니다.
- 주요 초점이 소직경 파이프 또는 전선 설계인 경우: 단열재가 원하는 효과(열 유지 또는 소산)를 달성하는지 확인하려면 임계 반경을 계산해야 합니다.
- 주요 초점이 단순히 물리학을 이해하는 것인 경우: 총 열 전달은 전도(두께에 의해 저항됨)와 대류(표면적에 의해 도움을 받음) 사이의 균형에 의해 결정된다는 것을 기억하십시오.
재료 저항과 표면적 사이의 이러한 균형을 이해하면 어떤 시나리오에서도 단열재를 효과적으로 사용할 수 있습니다.
요약표:
| 시나리오 | 단열재 두께 증가의 효과 | 주요 요인 |
|---|---|---|
| 평평한 표면 (벽, 다락방) | 열 전달 감소 | 증가된 전도 저항이 지배적 |
| 큰 파이프 (반경 > 임계 반경) | 열 전달 감소 | 증가된 전도 저항이 지배적 |
| 작은 파이프/전선 (반경 < 임계 반경) | 열 전달 증가 가능 | 증가된 표면적이 대류 저항 감소 |
