이온 빔 증착과 스퍼터링의 차이점은 무엇인가요?박막 응용 분야를 위한 핵심 인사이트

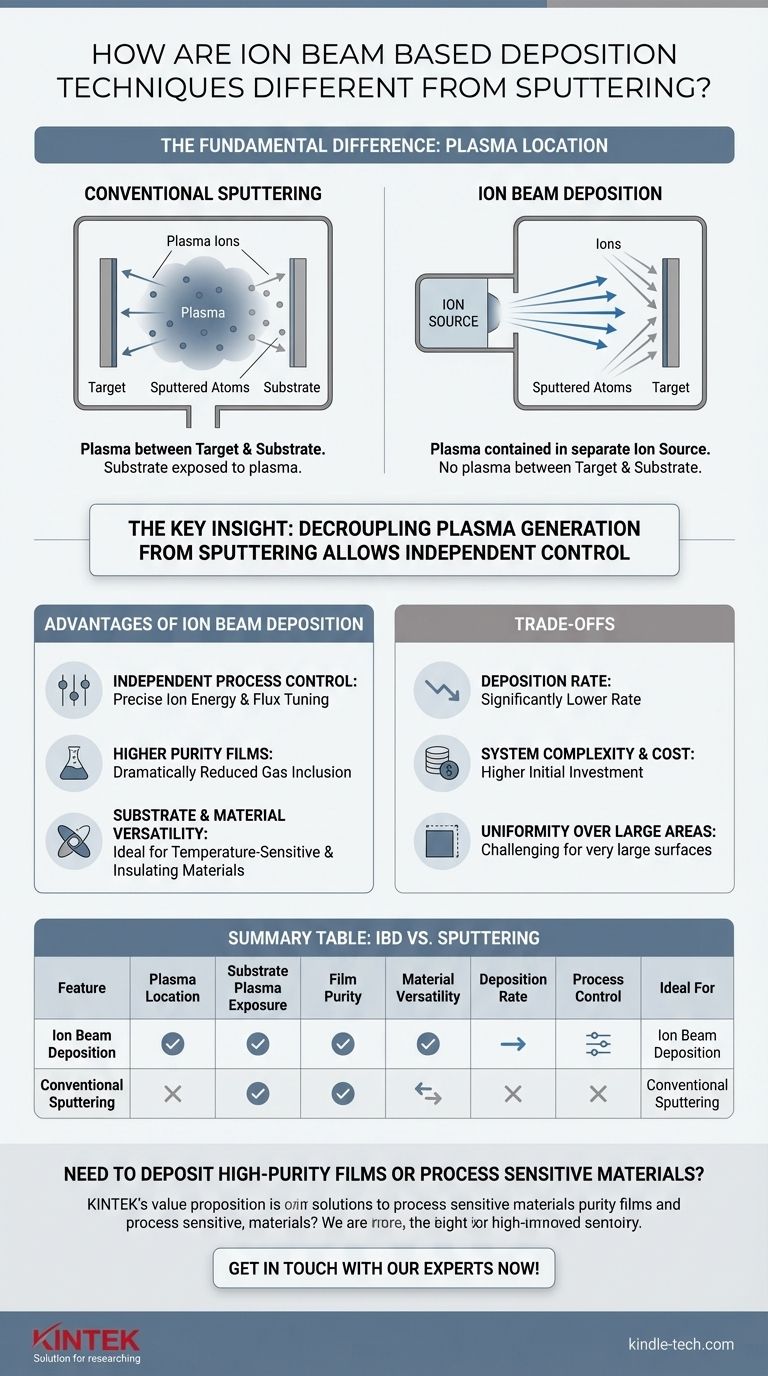

이온 빔 기반 증착 기술과 스퍼터링은 모두 박막을 만드는 데 사용되는 물리적 기상 증착(PVD) 방법이지만 메커니즘, 응용 분야 및 장점에서 큰 차이가 있습니다.이온 빔 증착(IBD)은 이온 소스와 대상 물질을 분리하여 증착 공정을 정밀하게 제어하고 전도성 및 비전도성 물질을 모두 사용할 수 있습니다.기판과 타겟 사이에 플라즈마가 형성되는 것을 방지하여 오염을 줄이고 민감한 기판에 적합합니다.반면 스퍼터링, 특히 마그네트론 스퍼터링은 플라즈마에 의존하여 타겟 물질에 충격을 가해 기판에 침착되는 원자를 제거합니다.스퍼터링은 고도로 자동화되어 대량 생산에 이상적인 반면, 이온 빔 증착은 비용과 복잡성은 높지만 우수한 필름 품질과 균일성을 제공합니다.이러한 기술 중 선택은 기판 감도, 재료 호환성, 원하는 필름 특성 등 애플리케이션의 특정 요구 사항에 따라 달라집니다.

핵심 사항을 설명합니다:

이온 빔 증착과 스퍼터링의 차이점은 무엇인가요?박막 응용 분야를 위한 핵심 인사이트
  1. 증착 메커니즘:

    • 이온 빔 증착(IBD):IBD에서는 이온 빔이 타겟 물질과 별도로 생성됩니다.이온은 타겟을 향하여 원자를 스퍼터링한 다음 기판에 증착합니다.이러한 분리를 통해 이온 에너지와 방향을 정밀하게 제어할 수 있어 오염을 줄이고 필름 품질을 개선할 수 있습니다.
    • 스퍼터링(마그네트론 스퍼터링):스퍼터링에서는 타겟과 기판 사이에 플라즈마가 생성됩니다.플라즈마는 타겟 물질을 폭격하여 기판에 증착되는 원자를 방출합니다.이 공정은 플라즈마가 불순물을 유입하고 민감한 기판에 영향을 줄 수 있기 때문에 IBD에 비해 제어가 덜 됩니다.
  2. 플라즈마 존재:

    • 이온 빔 증착:IBD에서는 기판과 타겟 사이에 플라즈마가 없습니다.플라즈마가 없기 때문에 증착물에 스퍼터 가스가 포함될 위험이 줄어들고 민감한 기판의 손상을 최소화합니다.
    • 스퍼터링:스퍼터링은 대상 물질에서 원자를 제거하기 위해 플라즈마를 사용합니다.플라즈마가 존재하면 오염이 발생할 수 있으며 플라즈마 노출에 민감한 기판에는 적합하지 않을 수 있습니다.
  3. 재료 호환성:

    • 이온 빔 증착:IBD는 전도성 및 비전도성 타겟과 기판 모두에 사용할 수 있습니다.이온 소스를 타겟 물질에서 분리하면 기존 스퍼터링에서는 불가능한 절연 물질을 증착할 수 있습니다.
    • 스퍼터링:스퍼터링은 다양한 용도로 사용할 수 있지만 일반적으로 전도성 타겟이 필요합니다.비전도성 재료는 RF 스퍼터링을 사용하여 스퍼터링할 수 있지만, 이 경우 공정이 복잡해집니다.
  4. 필름 품질 및 균일성:

    • 이온 빔 증착:IBD는 더 나은 품질과 균일성을 갖춘 필름을 생산합니다.이온 에너지와 방향을 정밀하게 제어하여 결함이 적고 일관성이 높은 필름을 만들 수 있으며, 이는 높은 정밀도가 필요한 애플리케이션에 매우 중요합니다.
    • 스퍼터링:스퍼터링은 고품질 필름을 생산할 수 있지만, 플라즈마가 존재하고 증착 공정에 대한 제어력이 떨어지면 필름 품질과 균일성에 변화가 생길 수 있습니다.
  5. 비용 및 복잡성:

    • 이온 빔 증착:IBD는 별도의 이온 소스와 정밀한 제어 메커니즘이 필요하기 때문에 비용이 더 많이 들고 복잡합니다.따라서 대량 생산에는 적합하지 않지만 높은 정밀도와 품질이 요구되는 애플리케이션에는 이상적입니다.
    • 스퍼터링:스퍼터링은 비용 효율적이고 간단하기 때문에 고도로 자동화된 대량 생산에 적합합니다.특히 빠른 증착 시간이 필요한 애플리케이션에 유리합니다.
  6. 응용 분야:

    • 이온 빔 증착:IBD는 광학 코팅, 민감한 전자 부품 및 필름 균일성과 순도가 중요한 연구 분야와 같이 고품질 필름이 필요한 응용 분야에 이상적입니다.
    • 스퍼터링:스퍼터링은 반도체 제조, 장식용 코팅, 박막 태양전지 등 대규모 생산이 필요한 산업에서 널리 사용됩니다.또한 이색적인 재료와 새로운 코팅을 실험하는 데에도 적합합니다.

요약하면, 이온 빔 기반 증착과 스퍼터링 중 선택은 필름 품질, 기판 감도, 재료 호환성, 생산 규모 등 애플리케이션의 특정 요구사항에 따라 달라집니다.이온 빔 증착은 우수한 제어 및 필름 품질을 제공하지만 비용과 복잡성이 높은 반면, 스퍼터링은 대량 생산을 위한 보다 비용 효율적이고 확장 가능한 솔루션을 제공합니다.

요약 표:

기능 이온 빔 증착(IBD) 스퍼터링(마그네트론 스퍼터링)
메커니즘 분리된 이온 소스, 정밀한 제어 플라즈마 폭격 대상, 제어가 덜 함
플라즈마 존재 기판과 타겟 사이에 플라즈마 없음 플라즈마 존재, 오염을 유발할 수 있음
재료 호환성 전도성 및 비전도성 재료 주로 전도성 재료
필름 품질 우수한 품질과 균일성 품질은 높지만 균일성이 떨어짐
비용 및 복잡성 더 높은 비용, 더 복잡한 비용 효율적, 단순화
애플리케이션 광학 코팅, 민감한 전자 제품 반도체, 장식 코팅
