누출을 측정하는 기본적인 방법은 특정 기간 동안 손실된 물질의 부피 또는 질량을 정량화하는 것입니다. 간단한 액체 누출의 경우, 측정 컵에 떨어지는 액체를 모으고 시간을 측정하는 것처럼 직접적일 수 있습니다. 가스 또는 복잡한 시스템의 경우, 압력, 유량 또는 음향 신호의 변화를 측정하는 특수 기기를 사용하여 정확한 누출률을 계산합니다.
누출 측정은 단순히 누출의 존재를 확인하는 것이 아닙니다. 그것은 알려지지 않은 문제를 정량화 가능한 비율로 변환하는 것입니다. 이 비율을 통해 누출이 비용, 안전 및 운영 무결성에 미치는 영향을 평가할 수 있으며, 건전한 엔지니어링 및 비즈니스 결정을 내리는 데 필요한 객관적인 데이터를 제공합니다.

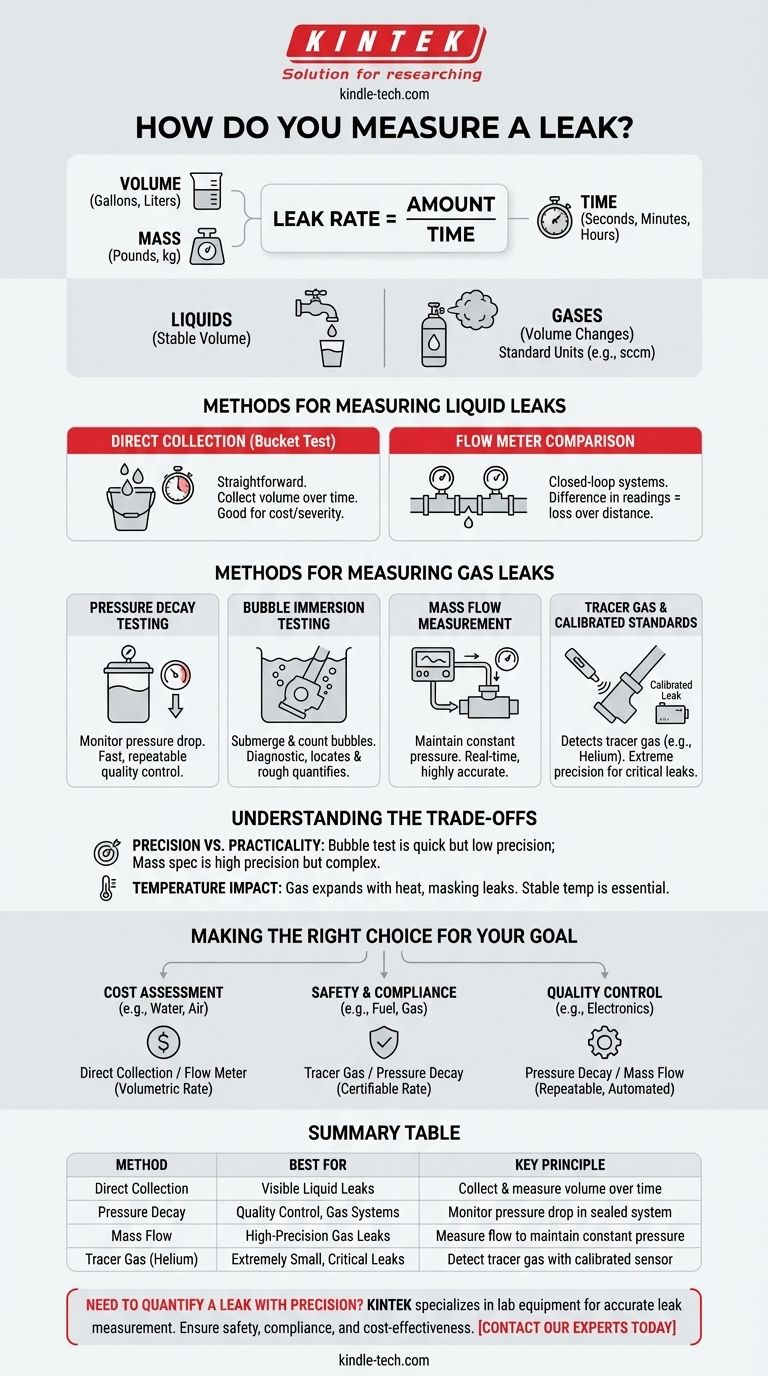

누출 측정의 기본 원리
핵심 방정식
모든 누출 측정은 본질적으로 간단한 방정식을 해결하려고 합니다. 누출률 = 물질의 양 / 시간.
"물질의 양"은 부피(갤런, 리터, 입방 센티미터) 또는 질량(파운드, 킬로그램)일 수 있습니다. "시간"은 측정하는 간격(초, 분, 시간)입니다.
문제는 특히 보이지 않는 가스나 매우 느린 누출을 다룰 때 "물질의 양"을 정확하게 포착하는 데 있습니다.
절대 조건 대 표준 조건
액체의 경우 부피는 비교적 안정적입니다. 가스의 경우 부피는 온도와 압력에 따라 크게 변합니다.
따라서 가스 누출률은 종종 "표준 입방 센티미터/분"(sccm)과 같은 표준 단위로 표현됩니다. 이는 측정을 기준 조건(예: 0°C 및 1기압)으로 변환하여 현재 환경에 관계없이 정확한 비교를 가능하게 합니다.
액체 누출 측정 방법
직접 수집 ("양동이 테스트")
이것은 가장 간단한 방법입니다. 누출 아래에 눈금 있는 용기를 놓고 스톱워치를 사용하여 특정 부피를 수집하는 데 걸리는 시간을 측정합니다.
이를 통해 시간당 갤런 또는 분당 리터와 같은 비율을 쉽게 계산할 수 있습니다. 간단하지만 눈에 보이는 배관 또는 장비 누출의 비용과 심각성을 평가하는 데 매우 효과적입니다.
유량계 비교
폐쇄 루프 시스템에서는 누출이 의심되는 섹션의 전후에 유량계를 설치할 수 있습니다. 두 미터의 판독값 차이는 해당 거리에서 손실되는 액체의 양을 나타냅니다.
이 방법은 직접 수집이 불가능한 중요한 파이프라인의 지속적인 모니터링에 유용합니다.
가스 누출 측정 방법
압력 강하 테스트
이것은 품질 관리를 위한 산업 표준 방법입니다. 부품 또는 시스템에 지정된 압력으로 가스(종종 공기 또는 질소)를 채우고 공급 밸브를 닫습니다.
그런 다음 기기가 시간이 지남에 따라 시스템의 압력을 모니터링합니다. 압력 강하율은 종종 sccm으로 표현되는 누출률을 계산하는 데 사용됩니다. 이 테스트는 빠르고 깨끗하며 반복성이 높습니다.
기포 침지 테스트
이 방법은 위치와 대략적인 정량화를 모두 제공합니다. 가압된 부품은 일반적으로 물과 같은 액체에 잠겨 있습니다.
기술자는 분당 방출되는 기포 수를 계산합니다. 평균 기포 크기를 추정하여 체적 누출률을 근사할 수 있습니다. 압력 강하보다 정밀도는 떨어지지만 진단에 탁월합니다.
질량 유량 측정
이 고정밀 방법은 질량 유량 컨트롤러를 누출 부품에 연결합니다. 컨트롤러는 내부 압력을 완벽하게 일정하게 유지하기 위해 부품에 자동으로 가스를 공급합니다.
그 압력을 유지하기 위해 컨트롤러가 공급해야 하는 가스의 양은 누출되는 가스의 양과 정확히 같습니다. 이는 누출률을 직접적이고 실시간으로 측정합니다.
추적 가스 및 교정 표준
극히 작은 누출을 감지하기 위해 헬륨과 같은 추적 가스가 사용됩니다. 헬륨 질량 분석기와 같은 감지기가 부품의 외부를 "탐지"합니다.
누출을 정량화하기 위해 감지기의 판독값은 교정된 누출 표준(알려지고 인증된 미세 누출이 있는 장치)과 비교됩니다. 이를 통해 기기는 신호를 1x10⁻⁶ sccm과 같은 정확한 비율로 변환할 수 있습니다.
장단점 이해
정밀도 대 실용성
간단한 기포 테스트는 즉각적이고 최소한의 장비가 필요하지만 정밀도가 낮습니다. 질량 분석기는 놀라운 정밀도를 제공하지만 비싸고 제어된 설정이 필요합니다.
필요한 정밀도는 전적으로 적용 분야에 따라 다릅니다. 물방울은 컵으로 측정할 수 있지만 의료용 임플란트의 밀봉은 인증된 고정밀 테스트가 필요합니다.
온도의 영향
가스 누출 테스트의 경우 온도는 중요한 변수입니다. 압력 강하 테스트 중에 밀봉된 부품이 가열되면 내부 가스가 팽창하여 누출로 인한 압력 강하를 가릴 수 있습니다.
안정적인 주변 온도는 정확한 압력 강하 및 질량 유량 측정에 필수적입니다. 잘못된 결과를 피하려면 모든 계산에서 온도 변동을 고려해야 합니다.
목표에 맞는 올바른 선택
- 주요 초점이 비용 평가(예: 물 또는 압축 공기 누출)인 경우: 직접 수집 또는 유량계 비교를 사용하여 낭비되는 금액으로 직접 변환할 수 있는 명확한 체적 비율을 얻으세요.
- 주요 초점이 안전 및 규정 준수(예: 연료 또는 천연가스 라인)인 경우: 교정된 표준이 있는 추적 가스 감지기 또는 압력 강하 테스트를 사용하여 안전 규정 준수를 증명하는 인증 가능한 숫자 누출률을 얻으세요.
- 주요 초점이 제조 품질 관리(예: 밀봉된 전자 인클로저)인 경우: 높은 반복성, 속도 및 100% 검사를 위한 자동화 가능성을 위해 압력 강하 또는 질량 유량 테스트를 표준화하세요.
단순한 감지에서 정밀한 측정으로 전환함으로써 모호한 문제를 해결된 문제로 바꿀 수 있습니다.
요약표:
| 방법 | 가장 적합한 용도 | 핵심 원리 |
|---|---|---|
| 직접 수집 | 눈에 보이는 액체 누출 | 시간에 따른 부피 수집 및 측정 |
| 압력 강하 | 품질 관리, 가스 시스템 | 밀봉된 시스템의 압력 강하 모니터링 |
| 질량 유량 | 고정밀 가스 누출 | 일정한 압력을 유지하는 데 필요한 가스 유량 측정 |
| 추적 가스 (헬륨) | 극히 작고 중요한 누출 | 교정된 센서로 특정 추적 가스 감지 |
