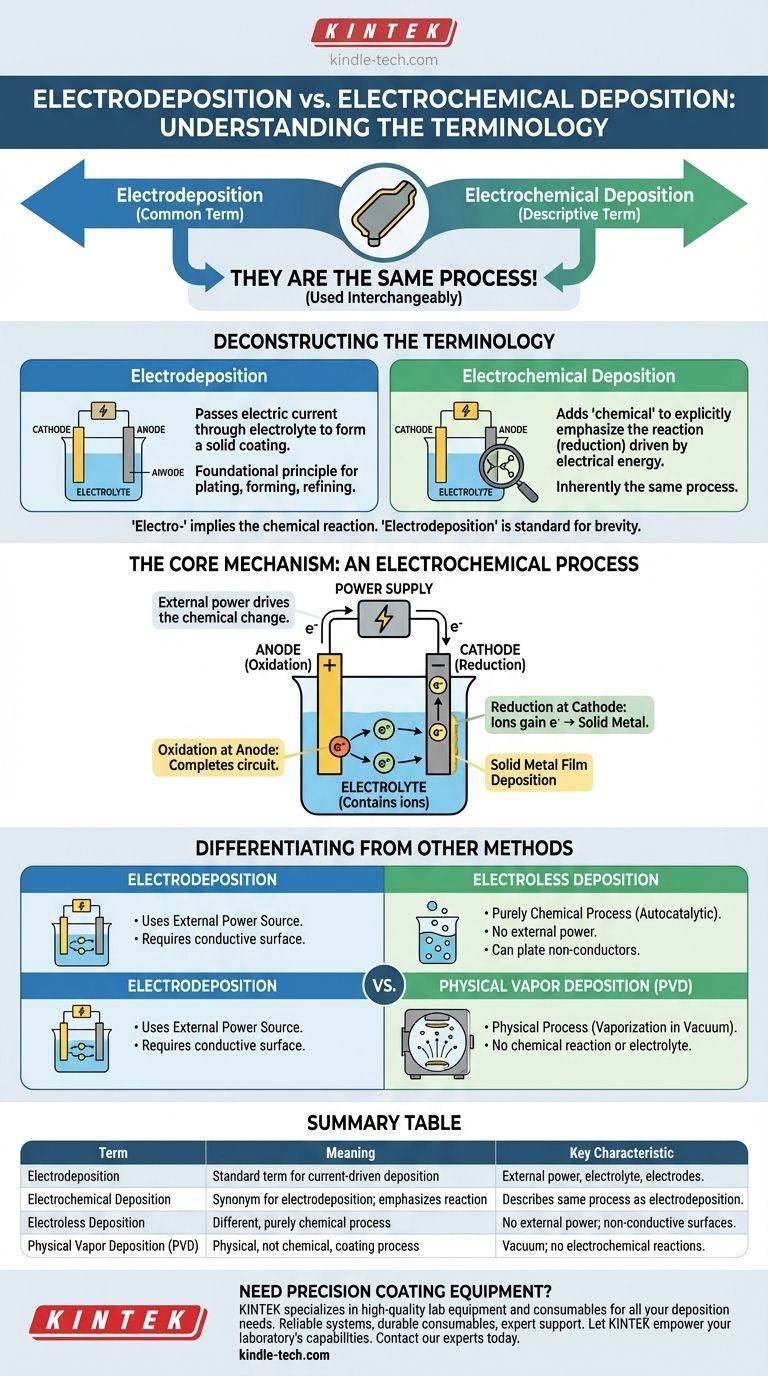

전착과 전기화학 증착(ECD)은 서로 다른 메커니즘과 응용 분야를 가진 별개의 공정입니다. 전착은 전극에 전류가 흐를 때 전해질 용액에서 전극 표면으로 물질이 증착되는 것을 말합니다. 반면 전기화학 증착은 구리 인터커넥트와 같은 반도체 소자에서 재료 층을 만드는 데 사용되는 전착을 포함한 다양한 기술을 포괄하는 광범위한 용어입니다.
전착:
전착은 해당 물질의 이온이 포함된 용액(전해질)으로부터 전극 표면에 물질을 증착하는 공정입니다. 전류가 가해지면 전해질 용액의 이온이 음극(용액에 전자가 유입되는 전극)에서 환원되어 음극 표면에 물질이 증착됩니다. 이 공정은 고도로 제어할 수 있어 나노 규모에서도 균일하고 기계적으로 견고한 필름을 증착할 수 있습니다. 전착은 구리, 백금, 니켈, 금과 같은 금속 필름을 생산하는 데 사용되며 배터리, 연료 전지, 태양 전지 및 마그네틱 읽기 헤드에 적용됩니다.전기화학 증착(ECD):
- 전기화학 증착은 전착을 포함하지만, 반도체 소자 제조에 전기화학 공정을 사용하여 재료를 증착하는 것을 의미하는 보다 포괄적인 용어입니다. ECD는 특히 집적 회로에서 디바이스를 상호 연결하는 구리 '배선'을 만드는 데 사용됩니다. 이 공정은 전극뿐만 아니라 반도체 웨이퍼의 특정 영역에 구리와 같은 금속을 증착하여 전기적 연결을 형성하는 것을 포함합니다. 이 공정은 반도체 제조에 사용되는 광범위한 증착 기술의 일부이며, 여기에는 화학 기상 증착(CVD) 및 원자층 증착(ALD)도 포함됩니다.차이점:
- 범위와 응용 분야: 전착은 주로 다양한 응용 분야를 위해 전극에 재료를 증착하는 데 중점을 두는 반면, 전기화학 증착은 정밀한 전기 연결과 구조를 만드는 데 중점을 두고 반도체 소자 제조에 맞게 특별히 맞춤화되어 있습니다.
- 기술 특이성: 전착은 음극에서 이온을 환원하는 직접적인 공정인 반면, 전기화학 증착은 반도체 제조의 요구 사항에 맞춘 특정 메커니즘과 제어 매개변수가 있는 다양한 기술을 포함합니다.
복잡성 및 제어:
반도체 제조에서 전기화학 증착은 특정 패턴과 층에 재료를 정밀하게 증착하기 위해 더 복잡한 공정과 온도, 압력, 전구체 유량과 같은 파라미터에 대한 엄격한 제어가 필요한 경우가 많습니다.요약하면, 전착과 전기화학 증착 모두 전류를 사용하여 재료를 증착한다는 점에서는 비슷하지만 적용 분야, 메커니즘, 각 공정에 필요한 제어 수준에서 큰 차이가 있습니다. 전착은 전극 코팅에 사용되는 보다 일반적인 기술인 반면, 전기화학 증착은 반도체 소자 생산에 필수적인 특수 공정입니다.
