증착 시스템에서 박막 두께는 주로 QCM(석영 결정 미세 저울)을 사용하여 재료 증착 속도를 실시간으로 모니터링함으로써 제어됩니다. 이 장치는 센서 결정에 축적되는 질량을 측정하여 시스템 컨트롤러가 현재 두께를 계산하고 원하는 두께에 도달하면 셔터를 자동으로 닫아 증착 공정을 중단할 수 있도록 합니다.
핵심 원리는 단순히 시간을 측정하는 것이 아니라 질량 축적을 적극적으로 측정하는 것입니다. 재료가 석영 결정에 증착될 때 결정의 주파수 변화를 모니터링함으로써 최종 박막 두께를 정밀하게 실시간으로 제어할 수 있습니다.
기초: 속도와 시간
두께 제어를 위한 가장 기본적인 개념은 간단한 관계입니다: 두께 = 증착 속도 × 시간. 그러나 이것에만 의존하는 것은 정밀하고 반복 가능한 결과를 얻기에 종종 불충분합니다.
증발 속도의 불안정성
소스에서 재료가 증발하는 속도는 완벽하게 일정하지 않습니다. 가열 요소의 열 불안정성, 소스 재료의 고갈, 진공 챔버 내 압력 변화 등 여러 요인으로 인해 변동될 수 있습니다.
단순 타이머가 실패하는 이유
속도가 가변적이기 때문에 미리 계산된 시간 동안 셔터를 여는 것만으로는 최종 박막 두께에 상당한 변화가 발생합니다. 정밀도를 달성하려면 공정이 진행되는 동안 속도와 축적된 두께를 측정해야 합니다.
핵심 장비: QCM(석영 결정 미세 저울)
QCM은 거의 모든 최신 열 및 전자빔 증착 시스템에서 두께 제어를 위한 핵심 장비입니다. 정밀 제어에 필요한 실시간 피드백을 제공합니다.
QCM 작동 방식
QCM 센서 헤드에는 두 개의 전극 사이에 얇고 원반 모양의 석영 결정이 끼워져 있습니다. 발진기 회로는 결정이 자연적인 공진 주파수로 진동하도록 구동합니다.
증착 소스의 재료가 결정을 코팅하면 추가된 질량이 이 진동을 늦추어 측정 가능한 주파수 감소를 유발합니다.
주파수 변화에서 질량으로
질량과 주파수 사이의 이 관계는 선형성이 매우 높으며 Sauerbrey 방정식으로 설명됩니다. 전용 박막 두께 컨트롤러는 이 주파수 변화(Δf)를 지속적으로 측정하고 이를 사용하여 결정 표면의 질량 변화(Δm)를 계산합니다.
질량을 기하학적 두께로 변환
컨트롤러는 두 가지 사용자 정의 매개변수(증착되는 재료의 밀도 및 음향 임피던스 계수(Z-비율))를 사용하여 단위 면적당 계산된 질량을 기하학적 두께(일반적으로 옹스트롬(Å) 또는 나노미터(nm)로 표시)로 변환합니다.
실제 제어 루프
일반적인 증착 공정은 목표 두께를 달성하기 위해 폐쇄 루프 제어 시퀀스를 따릅니다.
1. 레시피 프로그래밍
사용자는 목표 두께와 재료의 밀도 및 Z-비율을 박막 두께 컨트롤러에 입력합니다. 이는 원하는 결과를 위해 시스템을 "프로그래밍"합니다.
2. 실시간 모니터링
소스가 가열되고 셔터가 열리면 기판과 QCM 센서 결정 모두에 증착이 시작됩니다. 컨트롤러는 즉시 결정의 주파수 감소를 추적하기 시작합니다.
3. 속도 및 두께 계산
주파수 데이터로부터 컨트롤러는 순간 증착 속도(예: Å/초)와 총 축적된 두께를 계산합니다. 이 정보는 작업자에게 표시됩니다.
4. 셔터 작동
컨트롤러가 계산한 두께가 사용자의 목표 두께와 일치하면 액추에이터에 신호를 보내 즉시 셔터를 닫습니다. 이는 더 이상 재료가 기판에 도달하는 것을 막아 정확한 순간에 증착을 중단시킵니다.
절충점 및 한계 이해
QCM은 강력한 도구이지만, 진정한 정확성을 달성하려면 그 한계와 적절한 교정을 이해해야 합니다.
"툴링 팩터"
QCM은 챔버 내 특정 위치에서 박막 두께를 측정하며, 이는 기판의 위치와 거의 동일하지 않습니다. 챔버의 기하학적 구조로 인해 수신되는 재료의 양이 다를 수 있습니다.
툴링 팩터는 이러한 불일치를 보정하는 교정 비율입니다. 이는 박막을 증착하고 QCM에서 두께를 측정한 다음 기판에서 실제 두께를 독립적으로 측정(예: 프로파일로미터 사용)하여 결정됩니다. 이 비율은 향후 모든 실행을 위해 컨트롤러에 프로그래밍됩니다.
QCM 결정 고장
석영 결정은 수명이 제한적입니다. 재료가 축적됨에 따라 주파수 변화가 너무 커지고 진동이 불안정해지거나 완전히 멈출 수 있습니다. 이때 결정은 교체되어야 합니다. 대부분의 컨트롤러는 교체가 필요한 시기를 알리기 위해 "결정 수명"을 백분율로 추적합니다.
온도 민감도
석영의 공진 주파수는 온도 변화에도 민감합니다. 증발 소스의 갑작스러운 열 증가는 주파수를 표류시켜 부정확한 두께 판독을 초래할 수 있습니다. 고품질 QCM 센서 헤드는 안정적인 온도를 유지하고 정확한 측정을 보장하기 위해 수냉식입니다.
목표에 맞는 올바른 선택
두께 제어 전략은 애플리케이션에 필요한 정밀도와 사용 중인 재료에 따라 달라집니다.
- 주요 초점이 반복 가능한 금속 증착인 경우: 안정적인 툴링 팩터를 갖춘 적절하게 교정된 QCM은 업계 표준이며 우수하고 신뢰할 수 있는 제어를 제공합니다.
- 주요 초점이 고정밀 광학 코팅인 경우: 안정적인 속도 제어를 위한 QCM과 필름의 반사 또는 투과 특성을 측정하여 레이어를 종료하는 현장 광학 모니터를 결합한 시스템을 고려하십시오.
- 주요 초점이 R&D 또는 공정 개발인 경우: 항상 신뢰할 수 있는 툴링 팩터를 설정하는 것부터 시작하십시오. 실시간 제어를 위해 QCM을 사용하되, 프로파일로미터 또는 엘립소미터와 같은 외부(ex-situ) 측정 도구로 결과를 확인하십시오.
두께 제어 마스터는 박막 증착 기술을 정밀하고 반복 가능한 과학으로 전환하는 데 필수적입니다.
요약 표:
| 방법 | 핵심 원리 | 가장 적합한 용도 |
|---|---|---|
| QCM(석영 결정 미세 저울) | 석영 결정의 주파수 변화를 통한 실시간 질량 측정. | 신뢰할 수 있고 반복 가능한 금속 증착; 일반 박막 공정. |
| 속도 × 시간 (수동) | 가정된 일정한 증발 속도를 기반으로 한 간단한 계산. | 높은 정밀도가 중요하지 않은 기본 애플리케이션. |
| 광학 모니터링 | 필름의 광학 특성(반사율/투과율)의 현장 측정. | 성능이 중요한 고정밀 광학 코팅. |
실험실에서 나노미터 수준의 정밀도를 달성할 준비가 되셨습니까?
KINTEK은 고급 QCM 두께 제어 기능을 갖춘 증착 시스템을 포함하여 고품질 실험실 장비를 전문으로 합니다. 당사의 솔루션은 연구 또는 생산에 필요한 반복성과 정확성을 보장합니다.
지금 문의하십시오 특정 박막 증착 요구 사항을 논의하고 전문가가 완벽한 시스템을 선택하는 데 도움을 드리겠습니다.

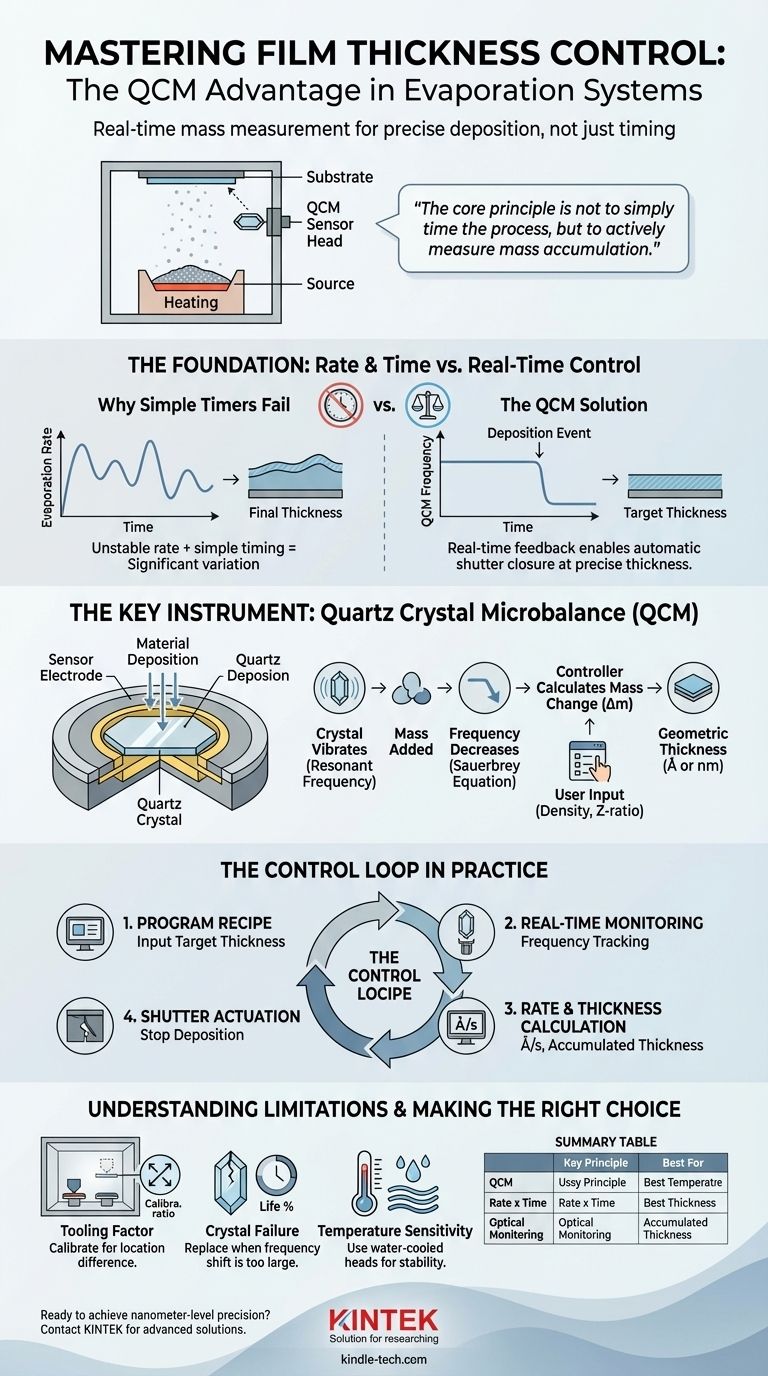

시각적 가이드
