박막의 10가지 응용 분야는 무엇인가요?

박막은 고유한 특성과 다용도로 인해 다양한 산업 분야에서 널리 사용되고 있습니다.

박막은 전자 및 반도체 장치, 태양광 태양전지, 광학 코팅 및 박막 배터리에 적용됩니다.

또한 박막은 태양광 시스템의 비용 효율성을 높이고 화학적 열화에 저항하며 반사 방지, 반사 및 자가 세척 유리 제조에 사용됩니다.

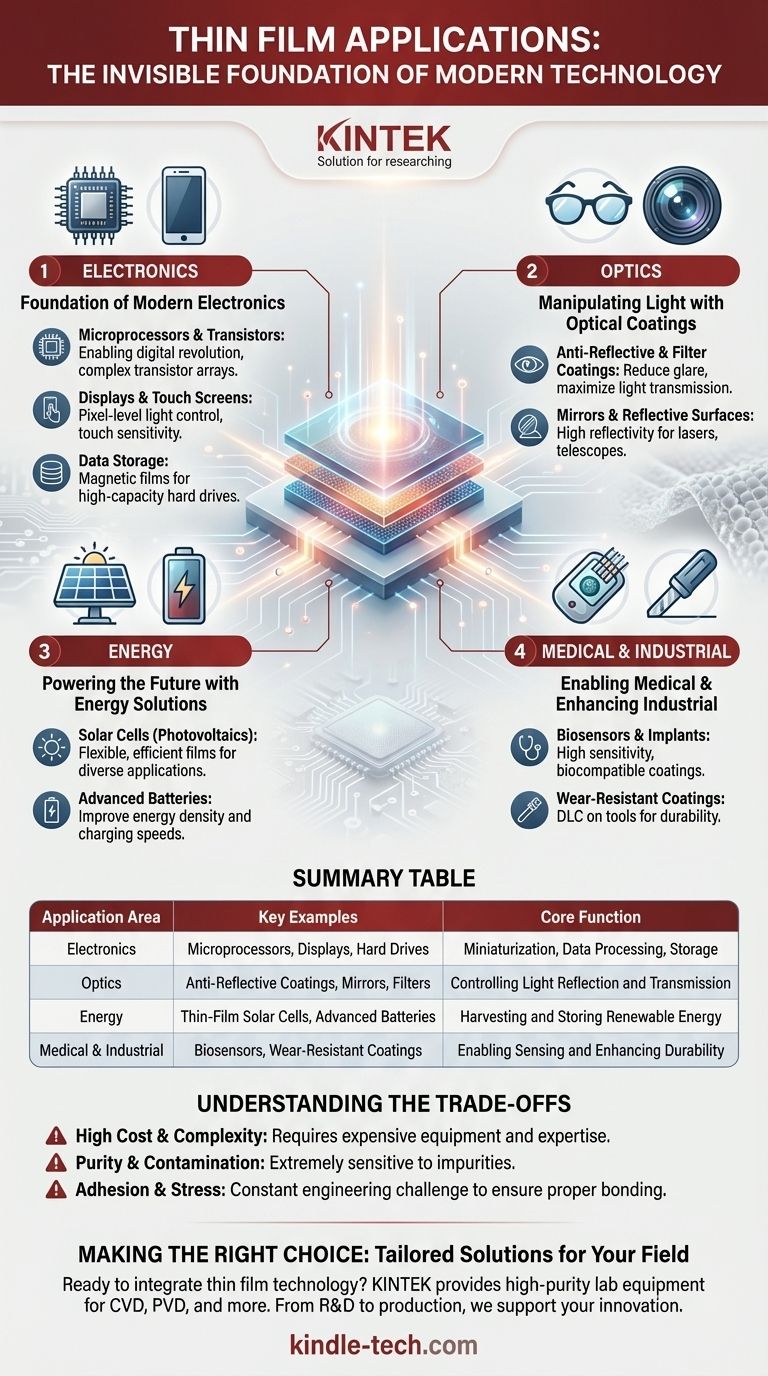

박막의 10가지 응용 분야

박막의 10가지 응용 분야는 무엇인가요?

1. 전자 및 반도체 장치

박막은 마이크로 전자기계 시스템(MEMS)과 발광 다이오드(LED) 제조에 중요한 역할을 합니다.

이러한 기술이 효과적으로 작동하려면 정밀하고 얇은 층의 재료가 필요하므로 박막은 생산에 없어서는 안 될 필수 요소입니다.

2. 태양광 태양 전지

박막은 특히 박막 태양전지의 형태로 태양전지를 구성하는 데 필수적입니다.

이러한 전지는 기존의 실리콘 웨이퍼보다 훨씬 얇은 반도체 재료 층을 사용하여 보다 비용 효율적이고 유연한 태양 전지 패널을 만듭니다.

3. 광학 코팅

광학 응용 분야에서 박막은 렌즈와 거울에 반사 방지 코팅을 만드는 데 사용되어 눈부심을 줄이고 빛 투과율을 개선하여 성능을 향상시킵니다.

또한 다양한 광학 장치에서 중요한 고굴절률 렌즈와 반사 코팅을 생산하는 데도 사용됩니다.

4. 박막 배터리

박막 배터리는 박막 기술을 활용하여 작고 가벼운 에너지 저장 솔루션을 만듭니다.

박막 배터리는 작은 폼 팩터와 높은 에너지 밀도로 인해 소형 전자 기기 및 웨어러블 기술에 특히 유용합니다.

5. 건축 및 기능성 유리

단열, 반사 방지, 자가 세척 등의 기능을 제공하기 위해 유리 표면에 박막을 적용합니다.

이러한 응용 분야는 건물의 미적 매력을 향상시킬 뿐만 아니라 에너지 효율도 개선합니다.

6. 나노 기술 응용 분야

나노 기술 분야에서 박막은 집적 회로 칩, 미세 가공 메커니즘 및 터치 패널 생산에 사용됩니다.

이러한 응용 분야에서는 박막이 제공하는 재료 특성에 대한 정밀한 제어를 활용합니다.

7. 보호 및 장식용 코팅

박막은 산업용 공구의 부식 및 마모를 방지하는 보호층과 보석 및 욕실 설비의 장식층으로 사용됩니다.

또한 여러 개의 박막을 겹쳐서 안경 렌즈의 광학적 특성을 향상시킵니다.

8. 바이오메디컬 및 항균 코팅

생의학 분야에서 박막은 생체 적합성, 내식성, 항균성을 갖춘 보호 코팅을 만드는 데 사용됩니다.

이러한 코팅은 의료 기기 및 임플란트에서 안전성과 내구성을 보장하는 데 매우 중요합니다.

9. 기타 응용 분야

박막은 가스 분석을 위한 대역 통과 필터, 천문학의 거울, 신선도 보존을 위한 포장 호일에도 사용됩니다.

새로운 증착 기술과 재료가 개발됨에 따라 박막의 응용 분야는 계속 확장되고 있습니다.

10. 박막의 다양성

박막의 다목적성은 전자빔 증착, 화학 기상 증착(CVD), 원자층 증착(ALD)과 같은 다양한 증착 방법을 사용할 수 있기 때문입니다.

이러한 방법을 사용하면 필름의 두께와 특성을 정밀하게 제어할 수 있으므로 다양한 애플리케이션에 적용할 수 있습니다.
