나노기술에서 박막의 응용 분야는 무엇인가요? 전자, 에너지 및 첨단 소재 동력화

현대 나노기술의 핵심에서 박막은 수많은 혁신을 가능하게 하는 기초 재료입니다. 이는 집적 회로 칩과 광전지 태양 전지부터 첨단 광학 코팅, 마이크로 전기기계 시스템(MEMS), 차세대 배터리에 이르기까지 모든 것의 핵심 구성 요소입니다.

박막의 진정한 힘은 나노 규모에서 변화된 물리적 특성에 있습니다. 재료의 두께를 원자 수준까지 제어함으로써, 벌크 형태에서는 불가능한 새로운 전기적, 광학적, 기계적 거동을 엔지니어링할 수 있으며, 이는 소형화에 필수적입니다.

소형화의 엔진: 전자

박막은 전체 반도체 산업의 기반이며, 현대 컴퓨팅을 이끄는 지속적인 소형화를 가능하게 합니다.

통합 회로 동력화

거의 모든 현대 전자 장치는 박막에 의존합니다. 박막은 컴퓨터와 휴대폰의 집적 회로 칩을 구성하는 트랜지스터, 저항기 및 커패시터를 만드는 데 사용됩니다.

데이터 저장 혁신

연구자들은 현재 강자성 및 강유전성 박막을 적극적으로 개발하고 있습니다. 이러한 재료는 현재 기술보다 더 빠르고 에너지 효율적인 비휘발성 컴퓨터 메모리를 만드는 것을 약속합니다.

현대 디스플레이 구현

반도체 박막은 거의 모든 스마트폰과 태블릿에 사용되는 발광 다이오드(LED) 및 터치 패널 제조에 필수적입니다.

에너지 및 빛 활용

박막 수준에서 재료를 조작함으로써 광자에서 전자까지 에너지와의 상호 작용 방식을 제어할 수 있습니다.

태양 에너지 포집

박막 태양 전지는 주요 응용 분야로, 기존 실리콘 웨이퍼에 비해 더 가볍고 유연하며 잠재적으로 더 저렴한 태양 전지 패널을 만드는 것을 가능하게 합니다.

더 나은 배터리 구축

박막 배터리는 놀라울 정도로 작고 가벼운 에너지 저장을 만드는 방법을 제공합니다. 이는 소형 전자 장치, 의료용 임플란트 및 센서에 매우 중요합니다.

광학 조작

박막은 안경의 눈부심을 줄이고, 고도로 반사되는 거울을 만들고, 최신 자동차의 앞유리에 투사되는 헤드업 디스플레이에 동력을 공급하는 광학 코팅으로 사용됩니다.

재료 내구성과 기능 향상

전자 분야 외에도 박막은 벌크 재료 표면에 적용되어 완전히 새로운 속성을 부여합니다.

보호 장벽 생성

이러한 필름은 환경에 대한 방패 역할을 할 수 있습니다. 금속의 부식을 방지하기 위한 보호 코팅이나 절삭 공구의 내마모층으로 널리 사용됩니다.

열 특성 관리

항공 우주 산업에서 박막은 극한의 열에 노출되는 부품의 열 장벽 역할을 합니다. 건축에서는 단열을 위해 건축용 유리창에 사용됩니다.

생물의학 기기 발전

박막의 고유한 특성은 고감도 바이오 센서 및 플라즈몬 장치를 만드는 데 이상적이며, 이는 신속한 의료 진단에 사용될 수 있습니다.

핵심 원리 이해: 두께가 중요한 이유

박막의 혁신적인 응용 분야는 임의적인 것이 아닙니다. 이는 나노 규모에서 발생하는 재료 물리학의 근본적인 변화에서 비롯됩니다.

표면 대 부피 비율

재료가 박막이 되면 표면적이 부피에 비해 엄청나게 커집니다. 이는 벌크 재료에서는 무시할 수 있는 표면 효과가 재료의 전체 거동을 지배하기 시작한다는 것을 의미합니다.

엔지니어링된 특성

표면 효과의 이러한 지배력은 엔지니어가 맞춤형 특성을 가진 재료를 만들 수 있도록 합니다. 전기 전도도, 광학적 투명도 및 기계적 경도는 모두 필름의 두께와 구조를 조정하여 정밀하게 제어될 수 있습니다.

증착 과제

주요 상충 관계는 제조 복잡성입니다. 완벽하게 균일하고 결함 없는 박막을 만드는 것은 상당한 공학적 과제입니다. 화학 기상 증착 또는 스퍼터링과 같은 사용되는 방법은 고도로 제어된 환경에서 정밀한 제어가 필요합니다.

목표에 맞는 올바른 선택

특정 박막 유형과 그 특성은 의도된 기술적 결과에 따라 선택됩니다.

• 전자 및 컴퓨팅에 중점을 둔 경우: 더 작고 빠르며 효율적인 구성 요소를 구축하기 위해 반도체 및 자기 박막을 활용하게 됩니다.
• 에너지 솔루션에 중점을 둔 경우: 에너지 변환 및 저장 효율성을 개선하기 위해 광전지 및 고체 전해질 필름을 우선적으로 사용하게 됩니다.
• 재료 과학 및 내구성에 중점을 둔 경우: 마모, 부식 및 열에 대한 탁월한 보호 특성을 위해 세라믹 및 금속 코팅을 탐구하게 됩니다.
• 첨단 광학 또는 센서에 중점을 둔 경우: 빛을 정밀하게 제어하거나 특정 분자를 감지하기 위해 유전체 및 플라즈몬 박막을 조사하게 됩니다.

궁극적으로 박막 기술을 마스터하는 것은 나노 규모에서 가능한 것의 경계를 넓히는 데 근본적입니다.

요약표:

응용 분야	주요 박막 용도
전자 및 컴퓨팅	집적 회로, 데이터 저장, LED, 터치 패널
에너지 및 광학	광전지 태양 전지, 박막 배터리, 광학 코팅
재료 및 내구성	보호 및 열 장벽 코팅, 내마모성
생물의학 및 센싱	의료 진단을 위한 바이오 센서, 플라즈몬 장치

최첨단 박막 기술을 연구 또는 제품 개발에 통합할 준비가 되셨습니까?

KINTEK은 정밀한 박막 증착 및 분석을 위한 고품질 실험실 장비 및 소모품 공급을 전문으로 합니다. 차세대 전자 장치, 에너지 솔루션 또는 첨단 재료를 개발하든 당사의 전문 지식이 우수한 결과를 달성하는 데 도움이 될 수 있습니다.

당사의 솔루션이 나노기술 프로젝트를 가속화하는 방법에 대해 논의하려면 지금 문의하십시오!

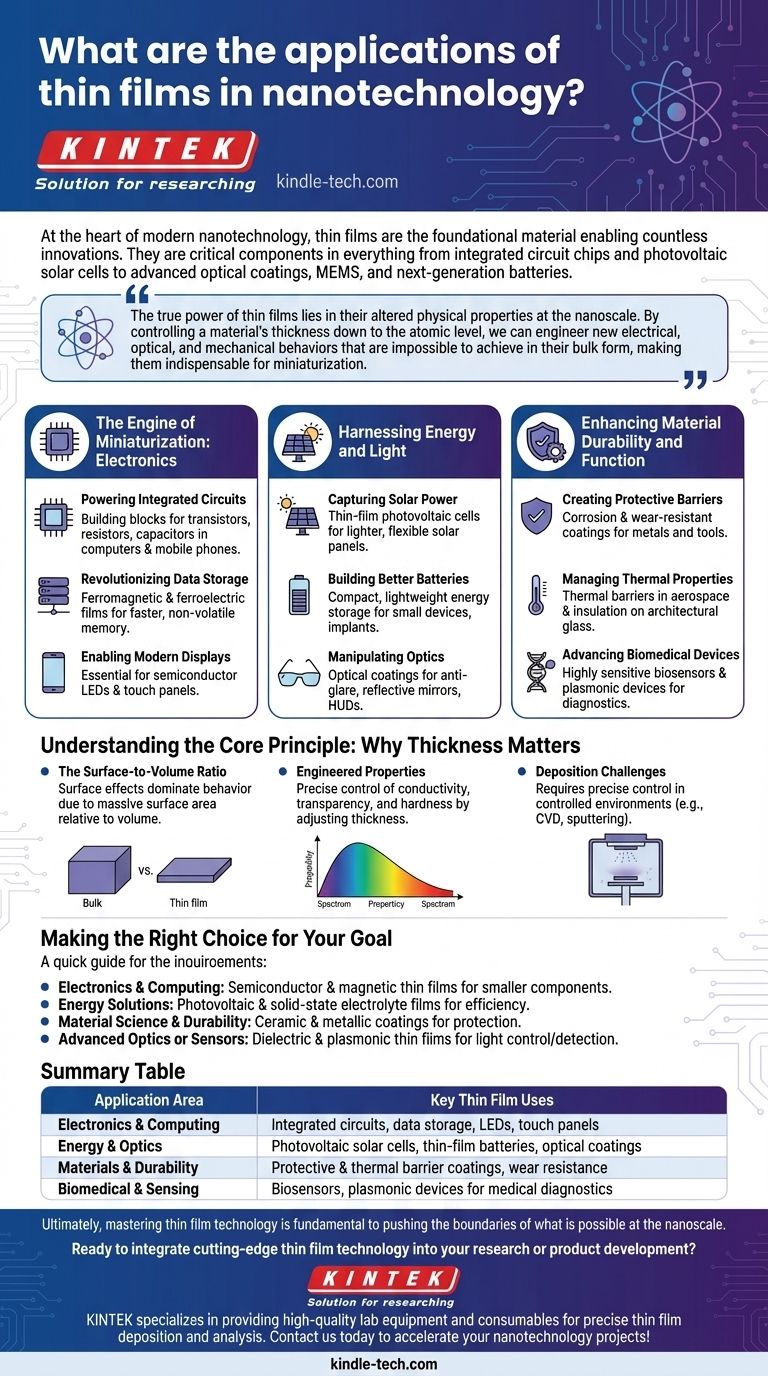

시각적 가이드
