박막 기술의 종류와 응용 분야는 무엇인가요?산업 전반에서 다양한 용도로 활용되는 박막 기술 살펴보기

박막 기술은 다양하며 여러 산업 분야에 걸쳐 폭넓게 활용되고 있습니다.박막은 그 특성과 사용되는 증착 방법에 따라 크게 분류됩니다.박막의 주요 유형에는 광학, 전기/전자, 자기, 화학, 기계, 열 필름이 있습니다.이러한 필름은 물리적 기상 증착(PVD), 화학 기상 증착(CVD) 및 에피택셜 공정과 같은 다양한 증착 기술을 사용하여 만들어집니다.박막 증착에 사용되는 재료에는 화학 전구체, 전기 화학 증착 재료, 증착 재료 및 스퍼터링 타겟이 포함됩니다.각 유형의 박막과 증착 방법에는 고유한 특성과 응용 분야가 있어 특정 산업 요구에 적합합니다.

핵심 사항 설명:

박막 기술의 종류와 응용 분야는 무엇인가요?산업 전반에서 다양한 용도로 활용되는 박막 기술 살펴보기

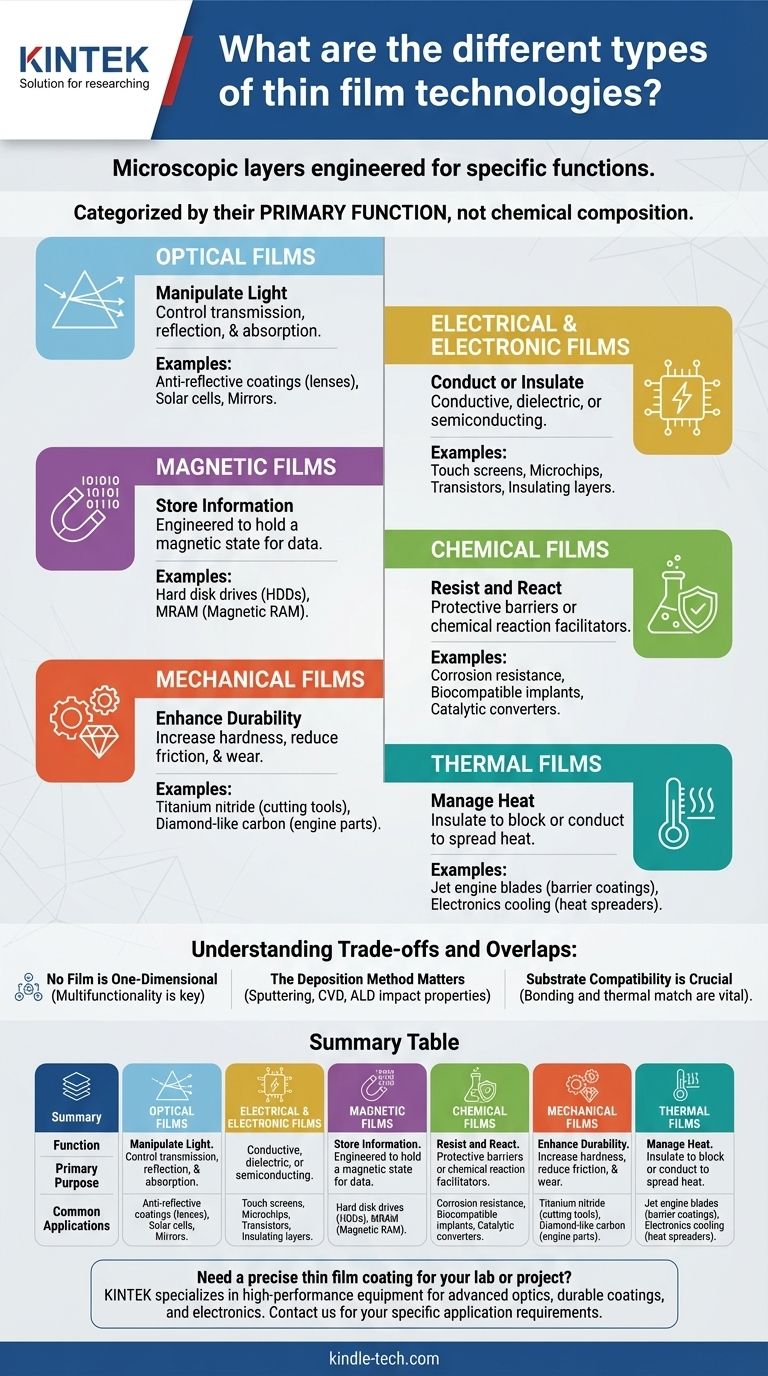

  1. 속성에 따른 박막의 종류:

    • 광학 필름: 반사 코팅, 반사 방지 코팅, 태양 전지, 모니터, 도파관 및 광학 검출기 어레이에 사용됩니다.이러한 필름은 빛을 조작하여 반사를 강화하거나 감소시키고, 태양 전지의 효율을 개선하거나, 광학 장치에서 빛을 유도합니다.
    • 전기/전자 필름: 절연체, 도체, 반도체 장치, 집적 회로 및 압전 드라이브에 사용됩니다.이러한 필름은 전자 산업에서 전기를 전도하거나 절연하는 부품을 만드는 데 필수적입니다.
    • 자기 필름: 주로 메모리 디스크에 사용됩니다.이 필름은 데이터를 자기적으로 저장하며 데이터 저장 기술에서 매우 중요한 역할을 합니다.
    • 화학 필름: 합금, 확산, 부식 및 산화에 대한 내성을 제공합니다.가스 및 액체 센서에도 사용됩니다.이 필름은 화학적 열화로부터 표면을 보호하고 감지 애플리케이션에 사용됩니다.
    • 기계식 필름: 마모로부터 보호하고 경도와 접착력을 높이며 미세한 기계적 특성을 활용하기 위한 마찰 코팅에 사용됩니다.이러한 필름은 기계 부품의 내구성과 성능을 향상시킵니다.
    • 열 필름: 단열층과 방열판에 사용됩니다.이 필름은 열 전달을 관리하므로 열 관리 애플리케이션에 필수적입니다.
  2. 박막 증착 기술:

    • 물리적 기상 증착(PVD): 스퍼터링 및 증착과 같은 물리적 공정을 포함합니다.스퍼터링에서는 원자 또는 분자가 대상 물질에서 떨어져 나와 기판 위에 증착됩니다.증착에서는 재료가 기화될 때까지 가열된 다음 기판 위에 응축됩니다.
    • 화학 기상 증착(CVD): 화학 반응을 통해 박막을 증착하는 방식입니다.전구체 가스가 기판 표면에서 반응하여 원하는 필름을 형성합니다.이 방법은 고품질의 균일한 필름을 만드는 데 널리 사용됩니다.
    • 에피택셜 공정: 결정성 기판 위에 결정성 필름을 성장시키는 과정입니다.이 방법은 반도체 애플리케이션에 필수적인 정밀한 결정 구조를 가진 필름을 만드는 데 사용됩니다.
  3. 박막 증착에 사용되는 재료:

    • 화학 전구체: 기판에 증착하기 위해 화학적 변화를 거치는 액체, 고체 또는 기체 형태의 재고 제품입니다.CVD 및 기타 화학 증착 방법에 사용됩니다.
    • 전기화학 증착 재료: 습식 전기화학 공정으로 기판에 증착합니다.이 방법은 금속 필름을 만드는 데 자주 사용됩니다.
    • 증발 재료: 와이어, 시트 또는 벌크 고체를 끓이거나 승화시켜 증기를 생성한 다음 기판 위에 응축하는 것을 포함합니다.이는 일반적인 PVD 기술입니다.
    • 스퍼터링 타겟: 대상 물질의 원자 또는 분자를 녹여 기판 위에 증착하는 스퍼터링 공정에 사용됩니다.이 방법은 전자 및 광학용 박막 생산에 널리 사용됩니다.
  4. 박막 기술의 응용 분야:

    • 광학 응용 분야: 광학 장치의 성능 향상, 태양 전지의 에너지 효율 개선, 렌즈 및 디스플레이용 반사 방지 코팅 제작.
    • 전자 애플리케이션: 반도체 장치, 집적 회로 및 압전 부품을 제작합니다.이러한 필름은 전자 기기의 소형화 및 성능 향상에 매우 중요합니다.
    • 자기 응용 분야: 메모리 디스크 및 기타 자기 저장 장치의 데이터 저장.이러한 필름은 디지털 정보를 고밀도로 저장하는 데 필수적입니다.
    • 화학 응용 분야: 부식 및 산화로부터 표면을 보호하고 가스 및 액체를 감지하는 센서를 제작합니다.이러한 필름은 내화학성이 요구되는 산업에서 필수적입니다.
    • 기계 응용 분야: 마찰 코팅을 통해 기계 부품의 내구성과 성능을 개선합니다.이 필름은 마모를 줄이고 기계 부품의 수명을 연장합니다.
    • 열 응용 분야: 전자 기기 및 단열 또는 방열이 필요한 기타 애플리케이션에서 열 전달을 관리합니다.이 필름은 최적의 작동 온도를 유지하는 데 도움이 됩니다.
  5. 산업별 기술:

    • 마그네트론 스퍼터링: 박막을 높은 정밀도와 균일성으로 증착하는 데 사용되는 특정 PVD 기술입니다.광학 및 전자 필름 생산에 널리 사용됩니다.
    • 분자 빔 에피택시(MBE): 고품질 결정막을 성장시키는 데 사용되는 에피택시 공정.이 기술은 반도체 산업에서 전자 기기에 정밀한 층을 만들기 위해 필수적인 기술입니다.

다양한 유형의 박막, 증착 방법, 사용되는 재료를 이해하면 특정 응용 분야에 적합한 기술을 선택하여 다양한 산업에서 최적의 성능과 효율성을 보장할 수 있습니다.

요약 표:

카테고리 박막의 종류 증착 방법 주요 응용 분야
광학 반사, 반사 방지 PVD, CVD 태양 전지, 모니터, 광학 장치
전기/전자 도체, 절연체 PVD, CVD, 에피택셜 공정 반도체 장치, 집적 회로, 압전 드라이브
자기 메모리 디스크 PVD 데이터 저장 기술
화학 부식 방지 코팅 CVD, 전기 화학 가스/액체 센서, 표면 보호
기계 마찰 코팅 PVD 마모 방지, 경도 향상
단열층, 방열판 PVD, CVD 전자 및 산업용 애플리케이션의 열 관리

애플리케이션에 적합한 박막 기술을 선택하는 데 도움이 필요하신가요? 지금 바로 전문가에게 문의하세요!
