모든 PTFE 전해 전지의 경우, 표준 개구부 사양은 전지가 밀봉형인지 비밀봉형 설계인지에 따라 직접적으로 달라집니다. 가장 일반적인 비밀봉형 구성은 Φ6.2mm 개구부 3개를 특징으로 합니다. 대기 제어가 필요한 밀봉형 응용 분야의 경우, 표준은 Φ6.2mm 개구부 3개와 Φ3.2mm의 더 작은 개구부 2개입니다.
이러한 표준의 핵심 원칙은 임의적인 것이 아니라 호환성에 관한 것입니다. 더 큰 Φ6.2mm 포트는 표준 전기화학 전극을 수용하도록 설계되었으며, 더 작은 Φ3.2mm 포트는 가스 유입 및 유출 튜브용입니다.
표준 구성 해체
각 개구부의 목적을 이해하는 것은 실험 요구에 맞는 올바른 전지를 선택하는 데 중요합니다. 두 가지 주요 표준은 서로 다른 기능을 제공합니다.
비밀봉형 표준: 개구부 3개
가장 기본적인 일반적인 설정은 각각 직경 6.2mm의 동일한 포트 3개를 가진 비밀봉형 전지입니다.
이 구성은 대부분의 전기화학 실험에 필요한 세 가지 필수 전극인 작업 전극, 대조 전극 및 기준 전극을 고정하도록 설계되었습니다.

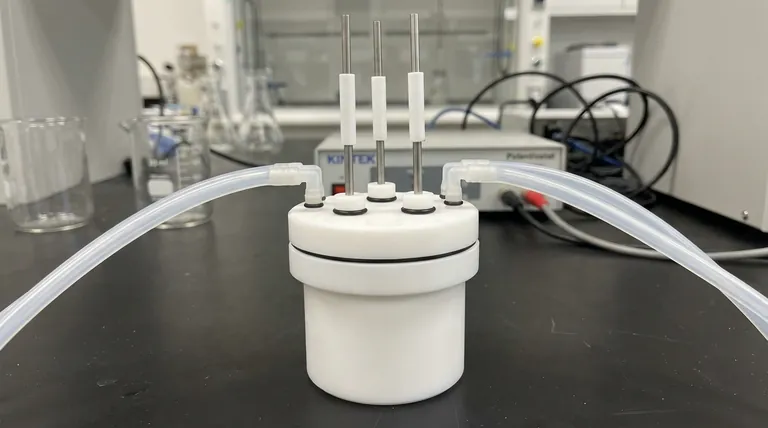

밀봉형 표준: 개구부 5개
공기에 민감하거나 제어된 가스 환경이 필요한 실험의 경우 밀봉형 전지가 필요합니다.
이러한 전지의 표준에는 전극용 Φ6.2mm 포트 3개와 더 작은 Φ3.2mm 포트 2개가 포함됩니다. 이 작은 포트는 가스 라인용으로 특별히 설계되어 불활성 가스(질소 또는 아르곤과 같은)로 전지를 퍼지하거나 가스 발생/소비를 연구할 수 있습니다.
이러한 특정 직경을 사용하는 이유는 무엇입니까?
Φ6.2mm의 선택은 실용적인 산업 표준입니다. 일반적으로 외경이 6mm인 대부분의 상업적으로 이용 가능한 전극에 꼭 맞는 핏을 제공합니다.
마찬가지로 Φ3.2mm 포트는 가스 흐름에 사용되는 일반적인 실험실 튜브에 맞도록 크기가 지정되어 퍼징 또는 분석을 위한 안전한 연결을 보장합니다.
주요 변형 이해
3포트 및 5포트 전지가 가장 일반적이지만, 특수 실험에는 H형 전지와 같은 다른 설계가 필요한 경우가 많습니다.
H형 전지란 무엇입니까?
H형 전지는 막 또는 프릿으로 연결된 두 개의 분리된 챔버로 구성됩니다. 그 목적은 양극과 음극에서 발생하는 반응을 분리하여 한쪽의 생성물이 다른 쪽을 방해하는 것을 방지하는 것입니다.
일반적인 H형 구성
두 챔버 설계로 인해 밀봉형 H형 전지는 더 많은 개구부를 가집니다. 대표적인 구성은 6.2mm 전극 포트 2개와 3.2mm 가스 포트 2개가 있는 챔버 하나와 6.2mm 전극 포트 1개와 3.2mm 가스 포트 2개가 있는 두 번째 챔버를 가질 수 있습니다.
중요한 요소: 맞춤화
"표준"이 "보편적"을 의미하지 않는다는 것을 인식하는 것이 중요합니다. 참고 자료는 조리개 구성이 맞춤화될 수 있음을 일관되게 강조합니다.
표준에서 벗어나야 할 때
설정이 비표준 전극 직경을 포함하거나, 센서(온도계 또는 pH 프로브와 같은)를 위한 추가 포트가 필요하거나, iR 강하를 최소화하기 위해 루긴 모세관을 위한 특정 포트가 필요한 경우 사용자 지정 구성을 고려해야 합니다.
검증의 중요성
표준 전지가 장비에 맞을 것이라고 가정하지 마십시오. 구매하기 전에 항상 제조업체와 사양을 확인하십시오. 특정 전극 및 프로브의 직경을 제공하면 실험에 즉시 사용할 수 있는 전지를 받을 수 있습니다.
실험에 적합한 선택
실험 목표는 올바른 전지 구성을 선택하는 궁극적인 가이드입니다.
- 개방된 환경에서 기본적인 순환 전압 전류법에 중점을 둔다면: Φ6.2mm 포트 3개가 있는 표준 비밀봉형 전지가 충분할 것입니다.
- 공기에 민감한 연구 또는 가스 발생 연구에 중점을 둔다면: Φ6.2mm 포트 3개와 Φ3.2mm 포트 2개가 있는 밀봉형 전지가 필요한 시작점입니다.
- 양극 및 음극 공정 분리에 중점을 둔다면: 단순한 비커 전지 이상으로 H형 전지 구성을 고려해야 합니다.
- 비표준 장비 또는 특수 프로브를 사용하는 경우: 특정 하드웨어 치수에 맞춰 맞춤형으로 드릴된 전지를 요청해야 합니다.
궁극적으로 전지의 사양을 고유한 실험 요구 사항에 맞추는 것이 진정으로 중요한 유일한 표준입니다.
요약표:
| 전지 유형 | 주요 개구부 사양 | 목적 |
|---|---|---|
| 비밀봉형 | Φ6.2mm 포트 3개 | 표준 작업, 대조 및 기준 전극 고정 |
| 밀봉형 | Φ6.2mm 포트 3개 + Φ3.2mm 포트 2개 | 전극 배치 및 대기 제어를 위한 가스 유입/유출 |
올바른 PTFE 전지로 실험 성공 보장
정확하고 재현 가능한 결과를 얻으려면 올바른 전해 전지를 선택하는 것이 중요합니다. 표준 포트 구성은 시작점에 불과합니다. 공기에 민감한 연구를 위한 표준 밀봉형 전지가 필요하든, 특수 응용 분야를 위한 완전히 맞춤형 H형 전지가 필요하든, KINTEK이 도와드리겠습니다.
실험실 장비 요구 사항에 KINTEK을 선택해야 하는 이유는 무엇입니까?
-
전문가 안내: 저희 팀은 전기화학 설정을 이해하고 있으며 특정 전극 및 실험 조건에 맞는 완벽한 전지를 선택하거나 설계하는 데 도움을 드릴 수 있습니다.
-
맞춤화: 저희는 비표준 전극, 프로브 및 루긴 모세관에 맞게 포트 크기, 개수 및 레이아웃을 포함한 전지 구성을 맞춤화하는 데 특화되어 있습니다.
-
품질 및 호환성: 당사의 모든 PTFE 전지는 정밀한 사양에 따라 제조되어 기존 실험실 장비와의 호환성과 장기적인 내구성을 보장합니다.
잘 맞지 않는 전지로 연구를 손상시키지 마십시오.
오늘 KINTEK에 문의하십시오 요구 사항을 논의하십시오. 귀하의 실험에 완벽하게 맞는 전해 전지 솔루션을 제공해 드리겠습니다.

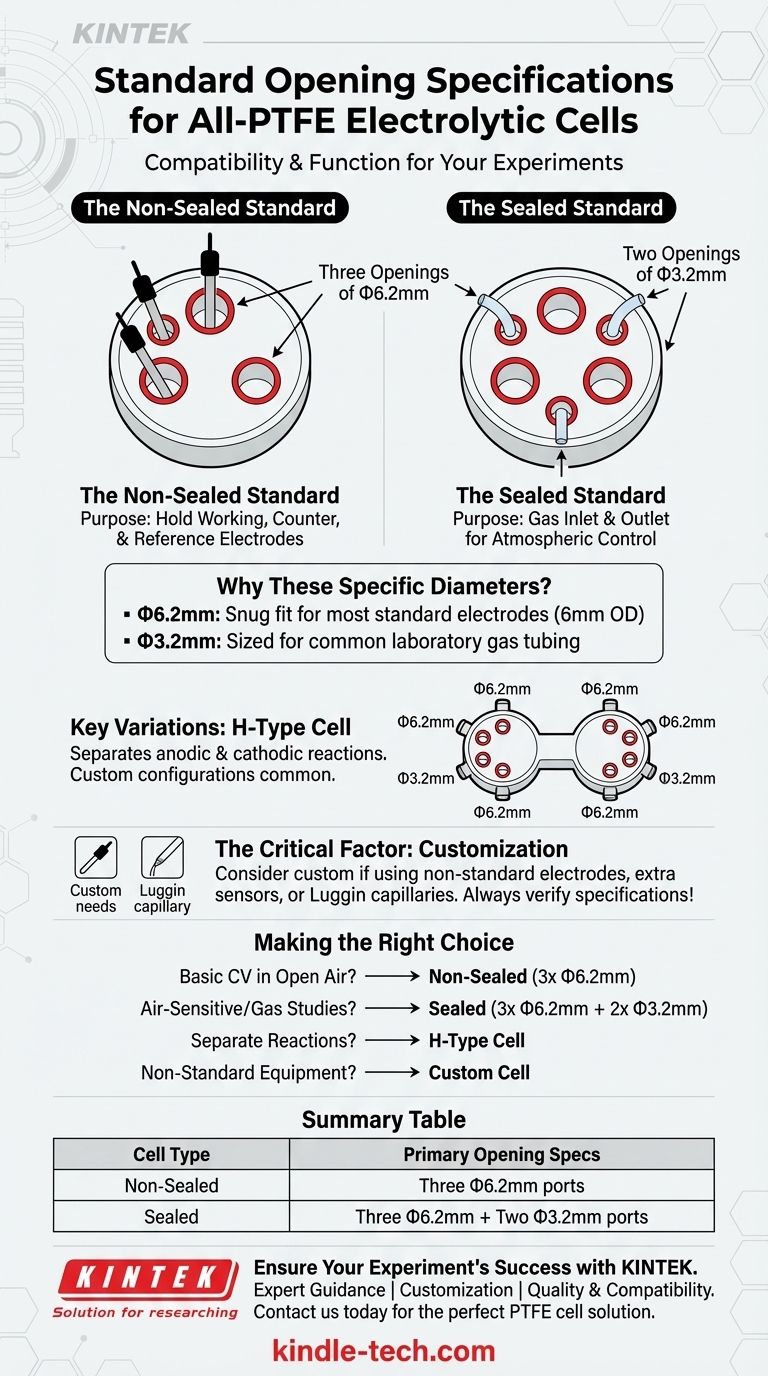

시각적 가이드
