표준 H형 교환막 전해 전지에서, 포트 구성은 일반적인 3전극 설정을 수용하기 위해 비대칭으로 설계됩니다. 한 챔버에는 두 개의 6.2mm 전극 포트와 두 개의 3.2mm 가스 포트가 장착되어 있습니다. 반대편 챔버는 하나의 6.2mm 전극 포트와 두 개의 3.2mm 가스 포트로 구성된 더 간단한 레이아웃을 특징으로 합니다.
이 비대칭 설계는 임의적인 것이 아닙니다. 작업 전극과 기준 전극을 하나의 챔버에 배치하여 정확한 전위 측정을 가능하게 하고, 대향 전극은 다른 챔버에 격리시켜 표준 전기화학적 관행을 직접적으로 지원합니다.

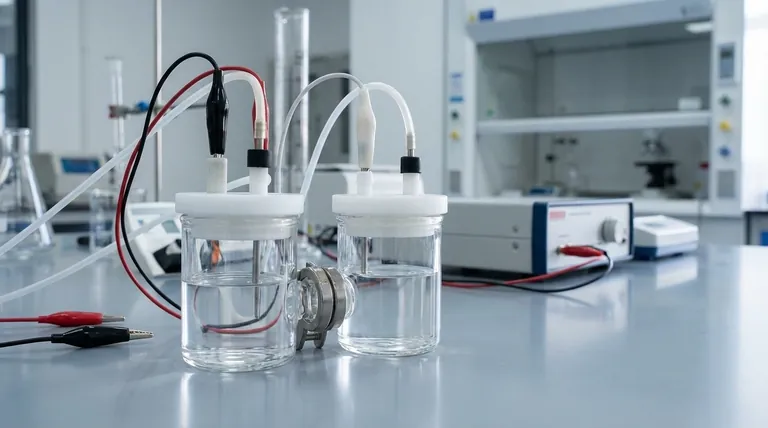

H형 전지의 설계 해부
H형 전지를 효과적으로 사용하려면 물리적 형태가 과학적 기능을 어떻게 수행하는지 이해해야 합니다. 이 설계는 전기화학적 반쪽 반응의 분리 및 연구를 용이하게 합니다.
두 개의 챔버: 양극 및 음극
H형 전지는 일반적으로 양극 및 음극 구획으로 지정되는 두 개의 개별 유리 챔버로 구성됩니다.
이 챔버들은 이온 교환막을 고정하는 플랜지로 연결됩니다. 이 막은 전지 기능의 핵심으로, 특정 이온(양이온 또는 음이온)이 통과하도록 허용하면서 두 전해질의 대량 혼합을 방지합니다.
각 포트의 목적
개구부는 일반적인 실험실 장비에 맞게 표준화되어 있습니다.
- 6.2mm 전극 포트: 이 더 큰 포트는 작업 전극, 대향 전극, 기준 전극과 같은 전극을 수용하도록 설계되었습니다. 이 크기는 일반적인 전극 본체에 표준입니다.
- 3.2mm 가스 포트: 이 더 작은 포트는 가스 관리에 사용됩니다. 여기에는 산소를 제거하기 위해 불활성 가스(질소 또는 아르곤 등)로 전해질을 퍼징하거나, 반응 중에 발생하는 기체 생성물(H₂ 또는 O₂ 등)을 수집하는 것이 포함됩니다.
비대칭 포트 구성의 이유
두 챔버 간의 전극 포트 수의 차이는 의도적이며 매우 기능적입니다.
두 개의 6.2mm 전극 포트가 있는 챔버는 "작업 챔버"입니다. 이 챔버는 작업 전극(관심 반응이 일어나는 곳)과 기준 전극을 모두 수용하도록 설계되었습니다. 기준 전극을 작업 전극 가까이에 배치하는 것은 보상되지 않은 저항(iR 강하)을 최소화하고 작업 전극 전위의 정확한 측정을 보장하는 데 중요합니다.
하나의 6.2mm 전극 포트가 있는 챔버는 "대향 챔버"입니다. 이 챔버는 전기 회로를 완성하는 대향 전극만 수용하면 됩니다. 이를 격리하면 대향 반응의 부산물이 작업 전극에서의 주 반응을 방해하는 것을 방지합니다.
변형 및 모범 사례 이해
2+1 전극 포트 설계가 가장 일반적인 표준이지만, 변형과 전지 사용을 안내하는 기본 원리를 아는 것이 중요합니다.
표준 대 3챔버 전지
덜 일반적이지만 중요한 변형은 3챔버 H형 전지입니다. 이 설계는 양극과 음극 구획 사이에 중앙 챔버를 도입하여 기준 전극을 자체 전해질에 더욱 격리시켜 진정한 염다리를 만듭니다.
막의 중요한 역할
막의 선택은 전지 자체만큼 중요합니다. 음이온 교환막은 음이온이 통과하도록 허용하고, 양이온 교환막은 양이온이 통과하도록 허용합니다. 올바른 막을 선택하는 것은 실험 목표에 필수적입니다.
전해질 순도 보장
결과는 시작 재료만큼만 좋습니다. 항상 고순도 화학 시약과 탈이온수 또는 증류수를 사용하여 전해질을 준비하십시오. 불순물은 원치 않는 부반응을 유발하고 데이터를 무효화할 수 있습니다.
실험 제어 유지
전지의 설계는 환경 제어를 용이하게 합니다. 필요한 경우 가스 포트를 사용하여 특정 분위기를 조성하십시오. 온도에 민감한 실험의 경우, 전체 H형 전지를 더 큰 항온 수조 안에 넣어 두 챔버 전체에 걸쳐 일정하고 균일한 온도를 유지하십시오.
이를 실험에 적용하기
실험 목표에 따라 전지의 기능을 어떻게 활용해야 하는지 결정됩니다.
- 정밀한 전위 제어(예: 순환 전압 전류법)에 주로 초점을 맞춘다면: 작업 전극과 기준 전극을 동일한 챔버(두 개의 전극 포트가 있는 챔버)에 배치하여 가장 정확한 전위 측정을 보장하십시오.
- 가스 발생 연구(예: OER, HER)에 주로 초점을 맞춘다면: 3.2mm 가스 포트를 사용하여 실험 전에 전해질을 퍼징하고, 가스 생성물을 안전하게 배출하거나 수집하여 분석(예: 가스 크로마토그래피)하십시오.
- 대량 전기분해 또는 제품 합성에 주로 초점을 맞춘다면: 막이 올바르게 선택되었는지 확인하여 목표 제품이 대향 챔버로 이동하여 대향 전극에서 반응하는 것을 방지하십시오.
이 표준 설계를 이해함으로써 정밀하고 자신감 있게 전기화학 실험을 구성할 수 있습니다.
요약 표:
| 챔버 | 6.2mm 전극 포트 | 3.2mm 가스 포트 | 주요 기능 |
|---|---|---|---|
| 작업 챔버 | 2 | 2 | 작업 및 기준 전극 수용 |
| 대향 챔버 | 1 | 2 | 대향 전극 수용 |
정밀한 전기화학적 결과를 얻을 준비가 되셨습니까?
표준 H형 전지 설계는 반응을 분리하고 정확한 측정을 보장하는 데 중요합니다. KINTEK은 실험실의 특정 요구 사항을 충족하기 위해 전기화학 전지 및 막을 포함한 고품질 실험실 장비 및 소모품을 전문으로 합니다.
당사의 전문가가 귀하의 응용 분야에 완벽한 전지를 선택하는 데 도움을 드리겠습니다. 지금 문의하십시오 귀하의 요구 사항을 논의하고 실험 설정을 개선하십시오!

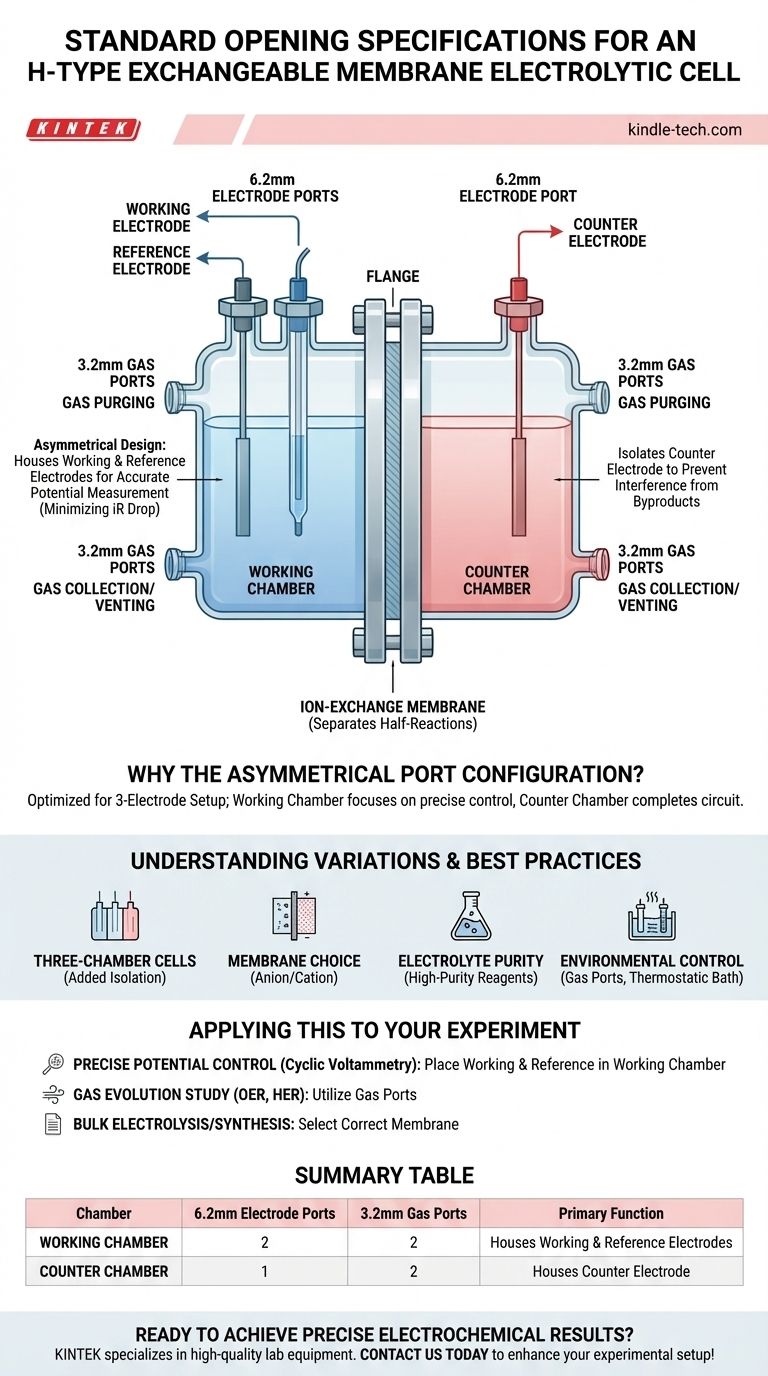

시각적 가이드
