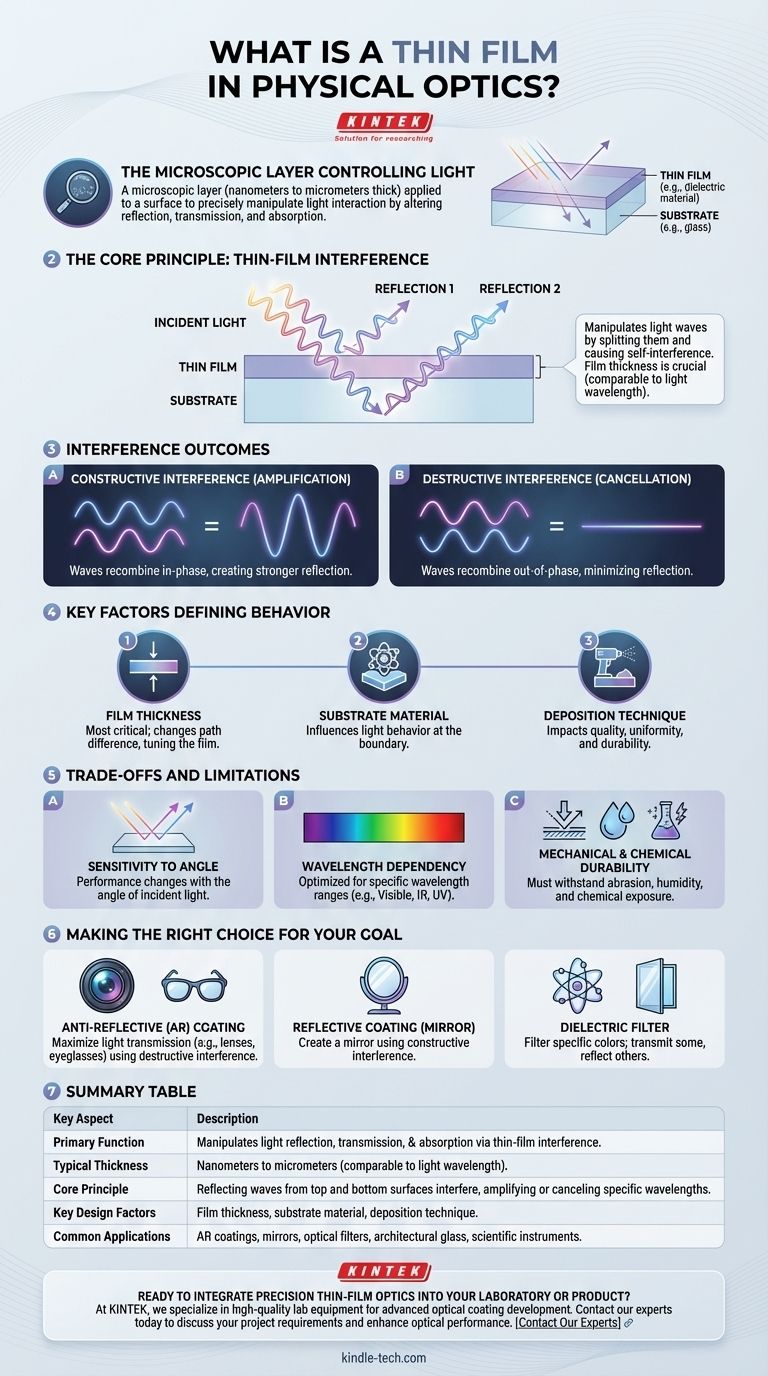

물리 광학에서 박막은 유리나 금속과 같은 기판 위에 증착된 수 나노미터에서 수 마이크로미터 두께의 물질 층을 말합니다.이러한 필름은 3차원(두께)이 현저히 줄어들어 독특한 광학, 전기, 기계적 특성을 갖는 2차원 재료로 간주됩니다.박막은 보호 코팅, 광학 코팅, 반도체 장치, 태양전지, 장식용 레이어 등 다양한 용도로 널리 사용됩니다.박막은 독특한 표면 대 부피 비율과 나노미터 단위의 두께로 인해 벌크 재료와는 다른 특성을 나타내므로 현대 기술 및 과학 연구에 필수적입니다.
핵심 포인트 설명:

-
박막의 정의와 구조:
- 박막은 유리나 금속과 같은 기판에 증착된 나노미터에서 마이크로미터 범위의 두께를 가진 물질 층입니다.
- 박막은 두께가 길이와 너비보다 훨씬 작기 때문에 2차원 재료로 간주됩니다.
- 두께가 줄어들면 벌크 재료에 비해 표면 대 부피 비율의 변화로 인해 고유한 특성이 생깁니다.
-
박막의 고유한 특성:
- 나노미터 규모의 박막 두께는 독특한 광학, 전기, 기계적 특성을 가져옵니다.
- 이러한 특성은 부피에 비해 표면적이 증가하기 때문에 벌크 재료의 특성과 구별되는 경우가 많습니다.
- 박막은 향상된 반사율, 반사 방지 특성 및 두꺼운 재료로는 달성할 수 없는 기타 광학적 특성을 나타낼 수 있습니다.
-
물리 광학 분야에서의 응용:
- 광학 코팅:박막은 렌즈, 거울 및 기타 광학 부품에 반사 및 반사 방지 코팅을 만드는 데 사용됩니다.이러한 코팅은 빛의 반사와 투과를 제어하여 광학 장치의 성능을 향상시킵니다.
- 셀프 클리닝 유리:유리 표면에 박막 코팅을 적용하여 자가 세척이 가능하도록 하여 수동 청소 및 유지 관리의 필요성을 줄일 수 있습니다.
- 태양 에너지:박막은 태양 에너지 분야에서 가볍고 유연하며 친환경적인 태양광 패널을 만드는 데 사용됩니다.이 필름은 빛 흡수를 개선하고 반사를 줄여 태양전지의 효율을 향상시킵니다.
-
다른 분야에서의 응용:
- 보호 코팅:박막은 부식, 마모, 환경적 손상으로부터 재료를 보호하는 데 사용됩니다.예를 들어 크롬 필름은 자동차 부품을 코팅하는 데 사용되며, TiN 코팅은 경도를 높이고 마찰을 줄이기 위해 절삭 공구에 적용됩니다.
- 장식 레이어:박막은 보석, 욕실 설비 및 기타 표면에 장식적인 마감을 만드는 데 사용됩니다.
- 반도체 및 광전자 장치:박막은 반도체, LED, OLED, LCD, CMOS 센서 및 카메라 센서 생산에 필수적입니다.박막은 이러한 디바이스의 소형화와 성능 향상을 가능하게 합니다.
-
새로운 애플리케이션:
- 바이오 센서 및 플라즈모닉 디바이스:박막은 의료 진단 및 감지 분야에 응용되는 바이오센서 및 플라즈몬 장치 개발에 사용됩니다.
- 박막 배터리:박막은 휴대용 전자 기기용 가볍고 유연한 배터리를 만드는 데 사용됩니다.
- 건축용 유리:박막은 건축용 유리에 적용되어 단열을 제공하여 건물의 에너지 소비를 줄입니다.
-
박막의 장점:
- 유연성 및 경량:박막은 가볍고 유연하게 만들 수 있어 태양광 패널이나 휴대용 전자기기와 같이 무게와 유연성이 중요한 애플리케이션에 이상적입니다.
- 향상된 성능:박막은 광학, 전기, 기계적 특성을 개선하여 재료의 성능을 향상시킬 수 있습니다.
- 다용도성:박막은 특정 요구 사항을 충족하도록 맞춤 제작할 수 있으므로 다양한 산업 분야의 광범위한 응용 분야에 적합합니다.
-
미래 트렌드:
- 박막 기술 분야는 나노 기술, 에너지 저장, 첨단 소재 등의 분야에서 새로운 응용 분야가 등장하면서 지속적으로 발전하고 있습니다.
- 연구자들은 박막의 특성과 성능을 더욱 향상시키기 위해 새로운 재료와 증착 기술을 연구하고 있습니다.
- 광학, 전기, 기계적 기능을 결합하는 등 다기능 특성을 가진 박막의 개발은 활발히 연구되고 있는 분야입니다.
요약하자면, 물리 광학에서 박막은 다양한 응용 분야에서 없어서는 안 될 고유한 특성을 지닌 필수 소재입니다.나노미터 수준의 두께와 특정 기능에 맞게 맞춤 제작할 수 있는 기능 덕분에 광학 장치의 성능을 향상시키고, 재료를 보호하며, 에너지, 전자, 의학 등의 분야에서 새로운 기술을 구현할 수 있습니다.연구와 기술이 계속 발전함에 따라 박막의 잠재적 응용 분야는 더욱 확대될 것으로 예상됩니다.
요약 표:
측면 | 세부 정보 |
---|---|
정의 | 유리나 금속과 같은 기판에 증착된 재료 층(나노미터~마이크로미터 두께)을 말합니다. |
고유한 특성 | 나노미터 단위의 두께로 광학, 전기, 기계적 특성이 향상되었습니다. |
응용 분야 |
- 광학 코팅(렌즈, 거울)
- 태양 에너지(태양광 패널) - 보호 및 장식용 레이어. |
새로운 용도 | 바이오센서, 박막 배터리, 단열용 건축용 유리. |
장점 | 가볍고 유연하며 다재다능하고 성능이 향상됩니다. |
미래 트렌드 | 나노 기술, 에너지 저장 및 다기능 박막. |
