본질적으로, 오일 프리 다이어프램 진공 펌프는 내구성이 뛰어나고 유연한 멤브레인의 기계적 굴곡을 사용하여 진공을 생성하는 용적형 펌프입니다. 다른 많은 펌프 유형과 달리 윤활 또는 밀봉을 위해 오일이 필요하지 않습니다. 이러한 설계는 거친 진공에서 중간 진공을 생성하기 위한 깨끗하고 유지보수가 적은 솔루션이 됩니다.
오일 프리 다이어프램 펌프를 사용하기로 결정하는 것은 거의 항상 한 가지 중요한 필요성, 즉 오염 방지에 의해 좌우됩니다. 순수하고 오일 없는 환경을 유지하는 것이 선호 사항이 아니라 필수 사항인 민감한 응용 분야에 가장 적합한 선택입니다.
다이어프램 펌프가 진공을 생성하는 방법
펌프의 작동은 피스톤과 유사하지만 유연한 다이어프램을 사용하는 간단하고 신뢰할 수 있는 기계적 원리를 기반으로 합니다.
핵심 메커니즘: 다이어프램 및 편심
전기 모터가 편심 샤프트를 회전시킵니다. 이 편심은 연결 로드를 통해 다이어프램에 연결됩니다. 샤프트가 회전함에 따라 연결 로드를 위아래로 밀어 다이어프램이 밀봉된 펌프 헤드 내에서 구부러지거나 진동하게 합니다.
펌핑 주기: 흡입 행정
다이어프램이 아래로 움직이면 그 위의 챔버 부피가 증가합니다. 이 팽창은 챔버 내부의 압력을 감소시켜 흡입 밸브가 열리고 연결된 시스템에서 가스를 끌어들입니다.
펌핑 주기: 배기 행정
편심이 계속 회전함에 따라 다이어프램을 위로 밀어 올립니다. 이 동작은 챔버 부피를 감소시켜 갇힌 가스를 압축합니다. 증가된 압력은 배기 밸브를 열어 펌프에서 가스를 배출합니다.
일방향 밸브의 역할
이 전체 과정은 한 세트의 간단한 일방향 밸브에 달려 있습니다. 흡입 밸브는 가스가 챔버로 들어가는 것만 허용하고, 배기 밸브는 가스가 챔버에서 나가는 것만 허용합니다. 이 조정된 동작은 시스템에서 가스의 지속적인 흐름을 보장하여 진공을 생성합니다.
결정적인 장점: 오일 오염 제거
"오일 프리"라는 용어는 이 펌프의 가장 중요한 특징이자 존재의 주요 이유입니다.
"오일"이 문제인 이유
로터리 베인 펌프와 같은 많은 기존 진공 펌프는 윤활 및 펌핑 메커니즘 내에서 밀봉을 위해 오일에 의존합니다. 상당한 단점은 오일 분자가 증기 형태로 진공 시스템으로 "역류"하여 민감한 표면이나 공정을 오염시킬 수 있다는 것입니다.
순도를 요구하는 응용 분야
많은 과학 및 산업 분야에서 이러한 오염은 용납되지 않습니다. 오일 프리 다이어프램 펌프는 깨끗한 진공(종종 "건식" 진공이라고 함)을 보장하며, 이는 다음을 위해 필수적입니다.
- 의료 및 분석 기기: 오일이 테스트 결과를 변경할 수 있는 경우.
- 식품 가공 및 포장: 소비재 오염을 방지하기 위해.
- 전자 코팅: 탄화수소 침전물로 인해 박막이 손상될 수 있는 경우.
- 실험실 실험: 로터리 증발 또는 진공 여과와 같이 시료 순도가 가장 중요한 경우.
절충점 및 장점 이해
오일 제거가 주요 이점이지만, 다이어프램 펌프의 기능에 대한 전체 맥락을 이해하는 것이 중요합니다.
장점: 낮은 유지보수 및 깨끗한 작동
모니터링, 교체 또는 보충할 오일이 없으므로 다이어프램 펌프는 오일 밀봉 펌프보다 유지보수가 훨씬 적습니다. 또한 기름진 연기나 미스트를 생성하지 않아 작업 환경을 깨끗하게 유지하고 값비싼 배기 필터가 필요 없습니다.
장점: 컴팩트하고 내구성 있는 디자인
간단한 기계적 설계는 종종 컴팩트하고 가벼운 장치로 이어집니다. 다이어프램은 일반적으로 탄력성이 높은 재료로 만들어져 작동 수명이 깁니다.
제한: 최종 진공 및 펌핑 속도
다이어프램 펌프는 일반적으로 거친 진공에서 중간 진공을 생성하는 데 사용됩니다. 터보 분자 펌프 또는 확산 펌프와 같은 펌프의 극도로 낮은 압력(고진공)을 달성할 수 없습니다. 펌핑 속도, 즉 단위 시간당 제거할 수 있는 가스량도 더 크고 오일 밀봉된 산업용 펌프보다 낮을 수 있습니다.
응용 분야에 적합한 선택
진공 펌프를 선택하려면 기술을 특정 목표에 맞춰야 합니다.
- 주요 초점이 깨끗하고 중간 진공인 경우: 오일 프리 다이어프램 펌프는 실험실 여과, 시료 건조 또는 분석 기기 작동과 같은 응용 분야에 이상적인 선택입니다.
- 주요 초점이 고진공 또는 초고진공 달성인 경우: 다이어프램 펌프는 그 자체로는 충분하지 않지만, 고진공 펌프의 초기 거친 진공을 생성하기 위한 "배킹" 또는 "포라인" 펌프로 자주 사용됩니다.
- 주요 초점이 비민감성 가스의 고속 펌핑인 경우: 기존 오일 밀봉 로터리 베인 펌프는 유지보수 및 오일 오염 가능성을 감수할 수 있다면 비용 대비 더 높은 성능을 제공할 수 있습니다.
핵심 목적이 깨끗한 진공을 제공하는 것임을 이해함으로써 오일 프리 다이어프램 펌프가 작업에 적합한 도구인지 자신 있게 판단할 수 있습니다.
요약표:
| 특징 | 오일 프리 다이어프램 펌프 | 기존 오일 윤활 펌프 |
|---|---|---|
| 오염 위험 | 없음 (오일 프리) | 가능성 있음 (오일 역류) |
| 유지보수 수준 | 낮음 | 높음 (오일 교체/모니터링) |
| 일반적인 응용 분야 | 민감한 실험실 작업, 의료, 식품 가공 | 산업, 비민감성 공정 |
| 최종 진공 수준 | 거친 진공에서 중간 진공 | 더 높은 진공 달성 가능 |
실험실에 신뢰할 수 있고 오염 없는 진공이 필요하신가요? KINTEK은 실험실 장비 및 소모품을 전문으로 하며, 여과, 증발 및 분석 기기와 같은 민감한 응용 분야를 위해 설계된 오일 프리 다이어프램 진공 펌프를 제공합니다. 당사의 펌프는 최소한의 유지보수로 시료 순도를 보장합니다. 오늘 전문가에게 문의하세요 귀하의 필요에 맞는 완벽한 진공 솔루션을 찾으십시오!

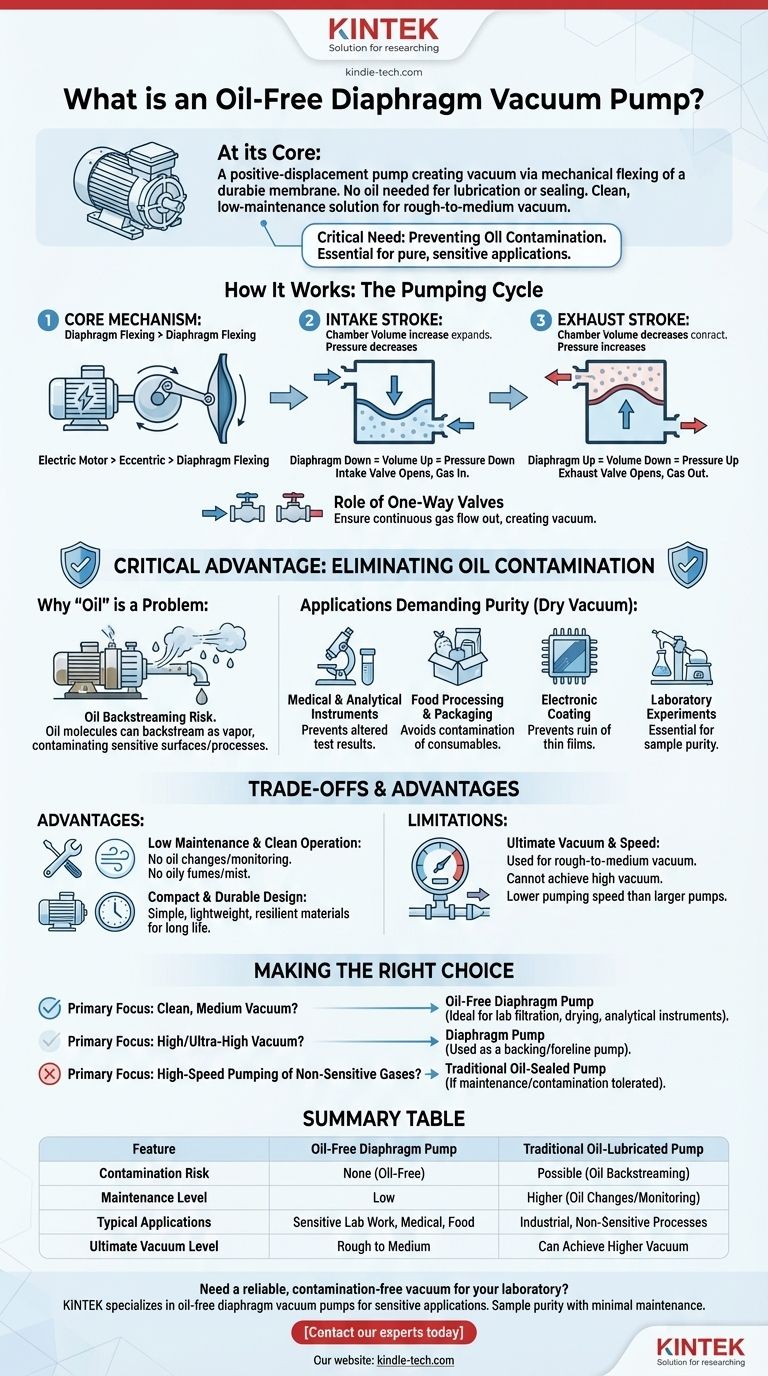

시각적 가이드
