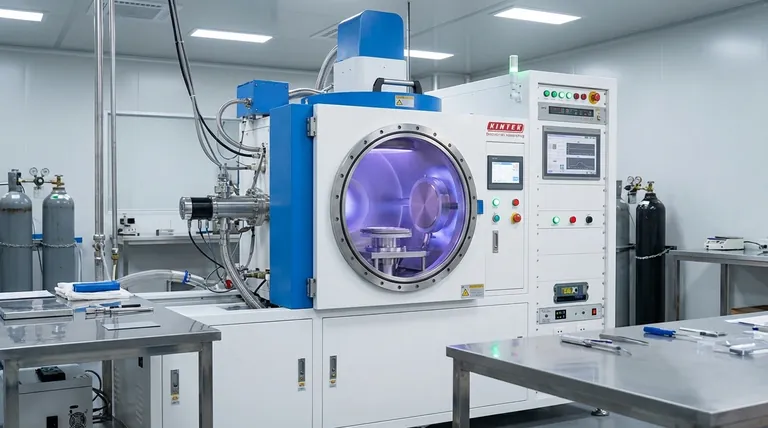

핵심적으로, DC 스퍼터링은 이온화된 가스를 사용하여 "타겟"이라고 불리는 소스 물질에서 원자를 물리적으로 방출시키는 진공 증착 기술입니다. 이렇게 방출된 원자들은 진공을 통해 이동하여 "기판"이라고 불리는 표면에 증착되어 원자층으로 박막을 형성합니다. 전체 공정은 고전압 직류(DC) 전기장에 의해 구동되며, 이 전기장이 이온화된 가스를 생성하고 방향을 지정합니다.
DC 스퍼터링을 이해하는 열쇠는 이를 화학 반응이 아닌 물리적 운동량 전달로 생각하는 것입니다. 이는 고에너지 가스 이온이 타겟과 충돌하여 코팅으로 증착하려는 물질을 떼어내는 아원자적 "샌드블라스팅" 공정입니다.
기본 메커니즘: 플라즈마에서 박막까지
DC 스퍼터링 공정은 진공 챔버 내에서 발생하는 잘 정의된 일련의 물리적 이벤트입니다. 각 단계는 고체 물질 덩어리를 고정밀 박막으로 변환하는 데 중요합니다.
1단계: 진공 환경 조성
먼저, 타겟과 기판을 진공 챔버 내부에 놓고 대부분의 공기를 빼냅니다. 이는 최종 박막을 오염시킬 수 있는 원치 않는 원자와 분자를 제거하는 데 필수적입니다.
진공이 달성되면 소량의 비활성 가스, 가장 일반적으로 아르곤(Ar)이 챔버에 주입됩니다.
2단계: 전기장 인가
고전압 DC 전원 공급 장치가 타겟과 챔버 사이에 연결됩니다. 타겟에는 강한 음전하가 부여되고(음극 역할), 기판 홀더와 챔버 벽은 양극(양극) 역할을 합니다.
이를 통해 저압 아르곤 가스 전체에 강력한 전기장이 형성됩니다.
3단계: 플라즈마 점화
이 전기장은 가스 내에 자연적으로 존재하는 미세한 전자를 가속시킵니다. 이 고에너지 전자들이 중성 아르곤 원자와 충돌할 때, 아르곤 원자에서 전자를 하나 떼어냅니다.
이로 인해 양전하를 띤 아르곤 이온(Ar+)과 새로운 자유 전자가 생성됩니다. 이 과정은 빠르게 연쇄 반응을 일으켜 플라즈마라고 불리는 이온과 전자의 자가 유지 구름을 생성하며, 이는 종종 특징적인 빛으로 보입니다.
4단계: 충돌 공정
양전하를 띤 아르곤 이온(Ar+)은 이제 전기장에 의해 음전하를 띤 타겟 쪽으로 강하게 가속됩니다.
이 이온들은 상당한 운동 에너지를 가지고 타겟 표면에 충돌합니다. 이 충격은 타겟 물질 내부에서 "충돌 연쇄 반응"을 일으켜 표면의 원자가 물리적으로 방출되거나("스퍼터링") 진공으로 떨어져 나갈 때까지 운동량을 전달합니다.
5단계: 기판에 증착
타겟에서 스퍼터링된 원자들은 진공 챔버를 통과하여 이동합니다. 이 원자들이 기판에 도달하면 표면에 응축됩니다.
이 과정이 층층이 쌓여 두께와 밀도와 같이 정밀하게 제어되는 특성을 가진 조밀하고 균일한 박막을 형성합니다.
DC 스퍼터링 시스템의 주요 구성 요소
원리를 이해하려면 각 구성 요소의 역할을 아는 것이 도움이 됩니다.
타겟 (소스 물질)
이것은 필름으로 증착하려는 물질(예: 티타늄, 알루미늄, 금)의 고체 조각입니다. DC 스퍼터링에서 이 물질은 음전하를 유지하기 위해 전기적으로 전도성이 있어야 합니다.
기판 (목적지)
이것은 코팅하려는 물체입니다. 마이크로일렉트로닉스를 위한 실리콘 웨이퍼에서 광학 코팅을 위한 유리 조각까지 무엇이든 될 수 있습니다. 양극 근처에 배치됩니다.
스퍼터링 가스 ("연마" 매개체)
이것은 플라즈마를 생성하는 데 사용되는 비활성 가스(일반적으로 아르곤)입니다. 대부분의 물질을 효과적으로 스퍼터링하기에 충분히 무겁지만 화학적으로 비활성이어서 성장하는 필름과 반응하지 않기 때문에 선택됩니다.
전원 공급 장치 (구동력)
DC 전원 공급 장치는 전기장을 생성하고, 플라즈마를 점화하며, 이온을 가속시키는 에너지를 제공합니다. 이 세 가지 동작이 전체 스퍼터링 공정을 구동합니다.
DC 스퍼터링의 장단점 이해하기
강력하지만 DC 스퍼터링이 만능 해결책은 아닙니다. 작동 원리는 이해해야 할 특정 한계를 만듭니다.
전도성 한계
DC 스퍼터링의 가장 큰 제약은 전도성 타겟 물질에만 작동한다는 것입니다. 절연체(세라믹과 같은)를 스퍼터링하려고 하면, 충돌하는 아르곤 이온의 양전하가 타겟 표면에 축적됩니다.
이러한 "전하 축적" 효과는 타겟의 음극 전위를 빠르게 중화시켜 전기장을 차단하고 스퍼터링 공정을 완전히 중단시킵니다. 절연 물질의 경우 RF(고주파) 스퍼터링과 같은 다른 기술이 필요합니다.
낮은 증착 속도
마그네트론 스퍼터링(플라즈마 밀도를 높이기 위해 자석을 사용하는 고급 기술)과 비교할 때 기본 DC 스퍼터링은 비교적 느린 공정일 수 있습니다. 이는 산업 응용 분야의 처리량에 영향을 미칠 수 있습니다.
기판 가열
입자와 응축되는 원자의 지속적인 폭격은 에너지를 방출하여 기판을 상당히 가열할 수 있습니다. 이는 플라스틱이나 특정 생물학적 샘플과 같은 열에 민감한 물질을 코팅할 때 바람직하지 않을 수 있습니다.
응용 분야에 맞는 올바른 선택
증착 방법을 선택하는 것은 전적으로 귀하의 물질과 필름의 원하는 결과에 달려 있습니다.
- 단순한 전도성 금속 필름 증착에 중점을 둔 경우: DC 스퍼터링은 고순도 금속 코팅을 만드는 데 매우 안정적이고 비용 효율적이며 잘 알려진 방법입니다.
- 절연 물질(산화물 또는 질화물과 같은) 증착에 중점을 둔 경우: DC 스퍼터링은 적합하지 않습니다. 타겟의 전하 축적 효과를 극복하는 RF 스퍼터링과 같은 기술을 사용해야 합니다.
- 전도성 타겟에 대해 가능한 가장 빠른 증착 속도를 얻는 데 중점을 둔 경우: 플라즈마 밀도와 스퍼터링 효율을 높이기 위해 자기장을 사용하는 DC 스퍼터링의 향상된 방식인 마그네트론 스퍼터링을 고려해야 합니다.
이 물리적 운동량 전달 원리를 이해하는 것이 원자 수준에서 박막 성장을 제어하는 열쇠입니다.
요약표:
| 측면 | 설명 |
|---|---|
| 공정 유형 | 물리적 기상 증착(PVD) |
| 핵심 메커니즘 | 이온 충돌로부터의 운동량 전달 |
| 타겟 물질 | 전기적으로 전도성 (예: 금속) |
| 스퍼터링 가스 | 비활성 가스 (일반적으로 아르곤) |
| 주요 한계 | 절연 물질 스퍼터링 불가 |
