박막의 목적은 무엇인가요? 우수한 성능을 위한 표면 공학

박막의 근본적인 목적은 재료의 미세한 층을 표면에 적용하여 그 특성을 근본적으로 변화시키는 것입니다. 이를 통해 기본 재료, 즉 기판이 자체적으로는 가지고 있지 않은 향상된 내구성, 특정 광학적 특성 또는 전기 전도성과 같은 새로운 기능을 얻을 수 있습니다.

박막의 핵심 가치는 단순히 층을 추가하는 것이 아니라 나노 규모에서 나타나는 고유한 물리학을 활용하는 데 있습니다. 재료의 두께를 원자 수준으로 줄임으로써 특성이 변하여 매우 구체적이고 강력한 응용 분야를 위한 표면 공학이 가능해집니다.

왜 '얇은' 막인가? 표면 과학

표면 대 부피 비율의 힘

박막은 두께가 수 나노미터에서 수 마이크로미터에 이르는 재료 층입니다.

이 규모에서는 동일한 재료를 벌크 형태로 만들 때와 비교하여 표면 대 부피 비율이 극적으로 증가합니다.

이러한 변화는 재료의 거동 방식을 근본적으로 바꾸어, 그렇지 않으면 관찰할 수 없는 고유한 기계적, 광학적, 전기적 특성을 발현시킵니다.

새로운 기능 공학

박막을 적용하는 것은 단순히 표면을 코팅하는 것이 아니라 새롭고 공학적으로 설계된 기능을 추가하는 것입니다.

기저의 물체(기판)는 구조를 제공하는 반면, 박막은 특화된 표면 성능을 제공합니다.

주요 응용 분야: 재료 기능 수정

보호 및 내구성

가장 일반적인 용도 중 하나는 환경에 대한 장벽을 만드는 것입니다.

이러한 필름은 절삭 공구에서 광학 렌즈에 이르기까지 모든 표면을 마모, 긁힘 및 부식으로부터 보호합니다. 극단적인 경우, 항공우주 산업의 부품에 열 차단막 역할을 하여 강렬한 열로부터 보호합니다.

광학 성능

박막은 빛을 조작하는 데 매우 중요합니다.

여러 층을 쌓아 안경용 반사 방지 코팅, 특정 파장의 빛을 위한 필터 또는 고반사 거울을 만들 수 있습니다. 이 기술은 자동차 헤드업 디스플레이와 단열 건축용 유리창에 필수적입니다.

전자 및 에너지

현대 전자 산업은 박막 위에 구축되어 있습니다.

이들은 반도체 장치, 메모리 저장 장치 및 터치 패널 제조의 기본입니다. 또한 박막 태양 전지에서 빛을 전력으로 변환하는 데 사용되며 차세대 배터리를 위해 개발 중입니다.

미용적 향상

박막은 순전히 미적인 목적으로 사용될 수 있습니다.

보석 및 욕실 설비와 같은 품목에 장식적이고 보호적인 마감을 제공하여 종종 반사율과 외관을 향상시킵니다.

상충 관계 및 과제 이해

균일성의 과제

박막의 성능은 두께와 일관성에 직접적으로 연결됩니다.

특히 복잡한 형상 위에서 완벽하게 균일한 층을 달성하는 것은 나노미터 규모의 변동조차도 실패를 유발할 수 있는 중대한 제조 과제입니다.

접착력 및 기판 호환성

박막은 기판에 완벽하게 접착되어야만 효과적입니다.

접착력이 약하면 박리, 벗겨짐 및 필름의 의도된 기능이 완전히 실패할 수 있습니다. 기판과 필름 재료는 신중하게 일치되어야 합니다.

정밀도의 비용

나노 규모에서 재료를 증착하려면 매우 전문화되고 값비싼 장비가 필요합니다.

물리 기상 증착 및 화학 기상 증착과 같은 공정은 통제된 진공 환경에서 이루어지므로 제조에 상당한 복잡성과 비용이 추가됩니다.

귀하의 목표에 적용하는 방법

박막 전략을 선택하는 것은 해결해야 할 문제에 전적으로 달려 있습니다.

• 내구성이 주요 초점인 경우: 마모 및 부식에 강한 질화물(예: TiN) 또는 다이아몬드 유사 탄소(DLC)와 같은 단단하고 불활성인 코팅이 필요할 가능성이 높습니다.
• 빛 조작이 주요 초점인 경우: 해결책은 반사 방지 코팅이나 광학 필터를 만들기 위한 유전체 재료의 정밀한 다층 스택을 포함합니다.
• 전자가 주요 초점인 경우: 극도의 정밀도로 증착된 반도체, 절연체 또는 전도성 재료의 고순도 층이 필요합니다.

궁극적으로 박막은 우리가 재료의 표면을 공학적으로 설계하여 거의 모든 원하는 결과를 얻을 수 있도록 하는 기반 기술입니다.

요약표:

박막의 목적	주요 기능	일반적인 응용 분야
보호 및 내구성	마모, 부식 및 열에 대한 장벽 생성.	절삭 공구, 항공우주 부품, 광학 렌즈.
광학 성능	반사 방지, 필터링 또는 반사를 위해 빛을 조작합니다.	안경, 건축용 유리, 디스플레이, 거울.
전자 및 에너지	반도체 장치, 태양 전지 및 배터리 활성화.	마이크로칩, 메모리 저장 장치, 터치 패널, 박막 PV.
미용적 향상	장식적이고 보호적인 마감 처리 제공.	보석, 시계, 욕실 및 자동차 부품.

귀하의 응용 분야에 맞는 완벽한 표면을 공학적으로 설계할 준비가 되셨습니까?

귀하의 프로젝트가 향상된 내구성, 특정 광학 특성 또는 고급 전자 기능을 요구하든 관계없이, 박막의 정밀한 적용이 핵심입니다. KINTEK은 안정적인 박막 증착 및 연구에 필요한 고품질 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다.

당사는 다음 분야에 중점을 둔 연구소 및 연구원에게 서비스를 제공합니다:

• 재료 과학: 보호 및 기능성 코팅 개발.
• 반도체 및 전자: 마이크로칩 및 장치 제조.
• 광학 및 포토닉스: 필터, 거울 및 반사 방지 코팅 생성.

타의 추종을 불허하는 표면 성능을 달성할 수 있도록 도와드리겠습니다. 귀하의 특정 기판 및 박막 요구 사항에 대해 논의하려면 지금 바로 전문가에게 문의하십시오!

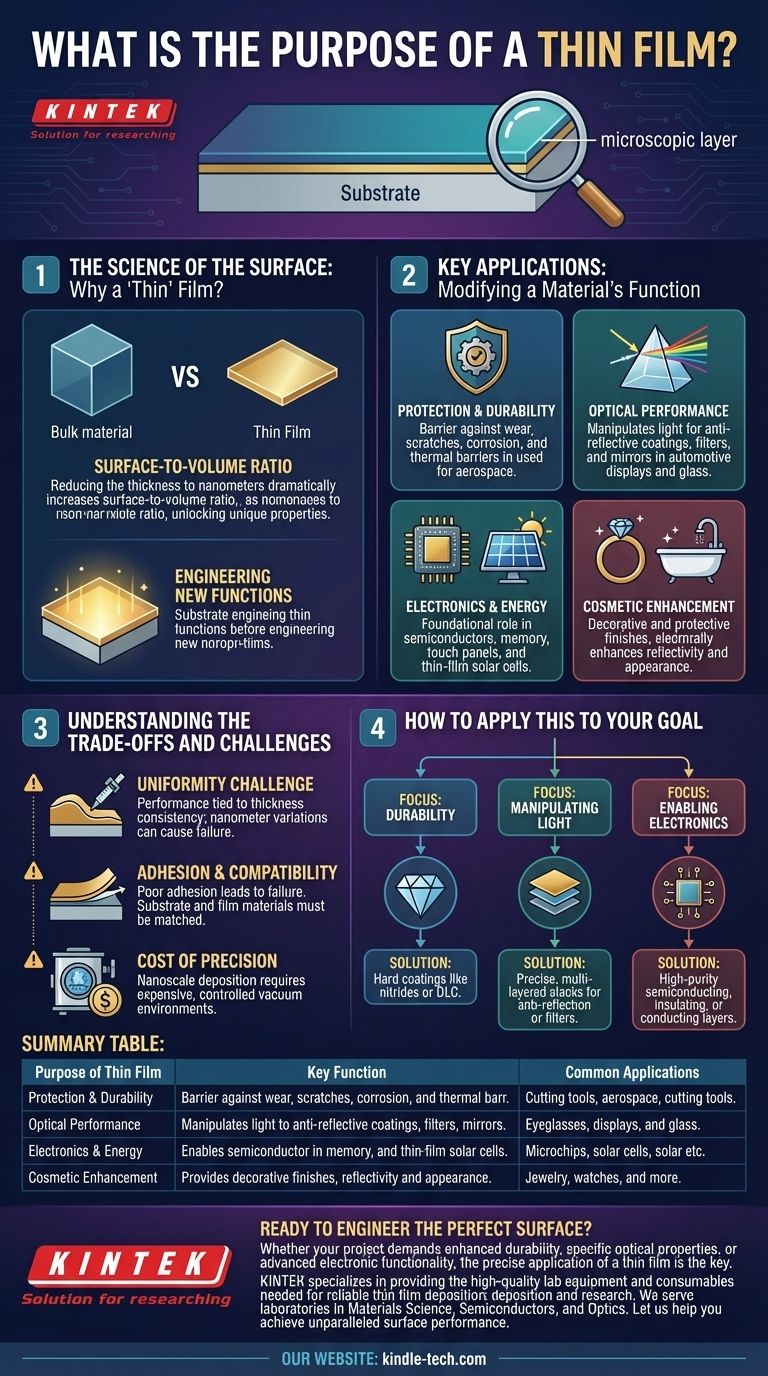

시각적 가이드
