제공된 사양에 따르면, 이 전해 전지의 작업 전극의 표준 반응 면적은 1제곱센티미터(1 cm²)입니다. 이 면적은 전지 바닥에 있는 고정된 원형 구멍에 의해 물리적으로 정의되며, 이 구멍을 통해 작업 전극 샘플이 전해액에 노출됩니다.
전극 면적에 대한 질문은 더 근본적인 필요성, 즉 실험 결과의 정확성과 비교 가능성을 보장하는 것에 초점을 맞춥니다. 고정된 1 cm² 면적은 단순한 치수가 아닙니다. 이는 전기화학적 성능을 평가하는 보편적인 지표인 전류 밀도를 계산하기 위한 기반입니다.
고정 반응 면적의 역할
전지의 물리적 설계는 실험의 변수를 제어하기 위해 의도적으로 설계되었습니다. 작업 전극을 위한 정의된 개구부는 아마도 가장 중요한 특징일 것입니다.
활성 표면 정의
1 cm² 구멍은 마스크 역할을 하여 샘플 재료(작업 전극)의 정확하고 알려진 면적만 전해액에 노출시킵니다. 모든 전기화학 반응은 이 특정 표면에 국한됩니다.
이 설계는 반응에 관련된 기하학적 표면적이 한 실험에서 다음 실험까지 일정하게 유지되도록 보장하며, 이는 재현성에 필수적입니다.
개스킷의 중요한 기능
개스킷은 이 1 cm² 구멍의 둘레에 단단한 밀봉을 만들기 위해 사용됩니다. 그 목적은 두 가지입니다. 전해액이 새는 것을 방지하고 반응이 정의된 영역을 넘어 확산되는 것을 막는 것입니다.
적절한 밀봉이 없으면 "틈새 부식" 또는 "가장자리 효과"가 발생하여 반응 면적이 불분명해지고 측정이 부정확해질 수 있습니다.
면적에서 전류 밀도로: 진정한 지표
반응 면적을 아는 것은 첫 번째 단계입니다. 궁극적인 목표는 이를 사용하여 훨씬 더 통찰력 있는 값인 전류 밀도를 계산하는 것입니다.
전류 밀도란 무엇입니까?
전류 밀도는 실험에서 측정된 총 전류를 전극의 활성 면적으로 나눈 값입니다. 일반적으로 제곱센티미터당 암페어(A/cm²) 또는 제곱센티미터당 밀리암페어(mA/cm²)로 표현됩니다.
이 전지의 경우 계산은 간단합니다: 전류 밀도 (j) = 측정 전류 (I) / 1 cm².
왜 원시 전류보다 더 중요한가요?
총 전류(암페어 단위)만 측정하는 것은 비교에 불충분합니다. 이 값은 더 큰 전극의 경우 자연스럽게 더 커질 것이기 때문입니다. 이는 전극 재료 자체의 본질적인 효율성이나 활성을 반영하지 않습니다.
전류를 면적으로 정규화함으로써, 샘플 크기의 미미한 변화에 관계없이 다른 재료, 촉매 또는 실험 조건 간의 진정한 동일 조건 비교를 가능하게 하는 값, 즉 전류 밀도를 생성합니다.
절충점 및 고려 사항 이해
설계가 표준을 제공하지만, 결과의 무결성을 보장하기 위해 여러 요소를 관리해야 합니다.
결함 있는 밀봉의 영향
마모되었거나, 부적절하게 장착되었거나, 화학적으로 열화된 개스킷은 실험 오류의 주요 원인입니다. 밀봉이 손상되면 실제 반응 면적이 가정된 1 cm²보다 커져 실제 전류 밀도를 과소평가하게 될 수 있습니다.
"맞춤형" 면적 옵션
참고 자료에는 구멍 크기를 맞춤 설정할 수 있다고 명시되어 있습니다. 1 cm²가 편리한 표준이지만, 특정 응용 분야에는 다른 면적이 필요할 수 있습니다.
예를 들어, 매우 비싸거나 희귀한 재료에는 더 작은 면적이 사용될 수 있으며, 전도성이 매우 낮은 재료에는 더 큰 면적이 필요할 수 있습니다. 맞춤형 면적을 사용하는 경우 모든 전류 밀도 계산을 그에 따라 조정해야 합니다.
기하학적 표면적 대 전기화학적 표면적 (ECSA)
기하학적 면적(1 cm² 평평한 원)과 전기화학적 표면적(ECSA)을 구별하는 것이 중요합니다. 전극 재료가 다공성이거나 거칠거나 나노 구조화된 경우, 미세 수준에서의 실제 표면적은 1 cm²보다 훨씬 클 것입니다.
대부분의 일상적인 비교에서는 기하학적 면적으로 정규화하는 것으로 충분합니다. 그러나 고급 동역학 연구의 경우 연구자들은 촉매 활성에 대한 보다 정확한 이해를 위해 정전 용량 측정과 같은 기술을 사용하여 ECSA를 추정하는 경우가 많습니다.
이를 실험에 적용하는 방법
신뢰할 수 있고 의미 있는 데이터를 생성하기 위한 기준으로 표준 면적을 사용하십시오.
- 주요 초점이 다른 재료를 비교하는 경우: 항상 측정된 전류를 1 cm² 면적으로 정규화하여 전류 밀도(j)를 계산하고 보고하십시오.
- 주요 초점이 재현성을 보장하는 경우: 마모 여부를 확인하기 위해 개스킷을 정기적으로 검사하고, 일정한 1 cm² 반응 면적을 유지하기 위해 모든 실험 전에 올바르게 장착되었는지 확인하십시오.
- 주요 초점이 고정밀 동역학인 경우: 초기 계산에는 1 cm² 기하학적 면적을 사용하되, 재료의 표면 거칠기가 높은 경우 실제 전기화학적 표면적(ECSA)을 측정하는 것을 고려하십시오.
궁극적으로, 정의된 반응 면적을 사용하여 전류 밀도를 계산하는 것이 반복 가능하고 비교 가능한 전기화학 데이터를 생성하는 핵심입니다.

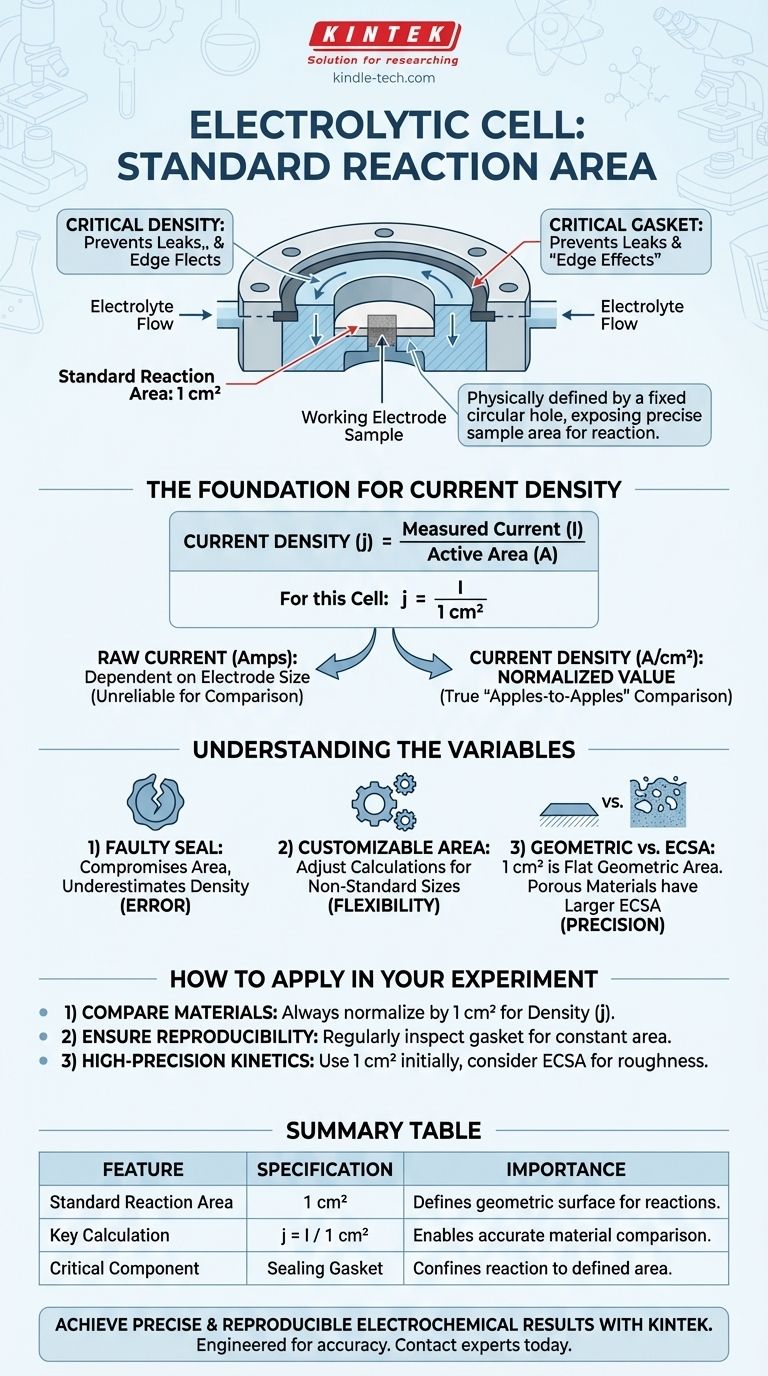

요약 표:
| 특징 | 사양 | 중요성 |
|---|---|---|
| 표준 반응 면적 | 1 cm² | 모든 반응에 대한 기하학적 표면적을 정의합니다. |
| 핵심 계산 | 전류 밀도 (j) = 측정 전류 (I) / 1 cm² | 다양한 재료의 정확한 비교를 가능하게 합니다. |
| 핵심 구성 요소 | 밀봉 개스킷 | 누출을 방지하고 반응이 1 cm² 영역에 국한되도록 보장합니다. |
