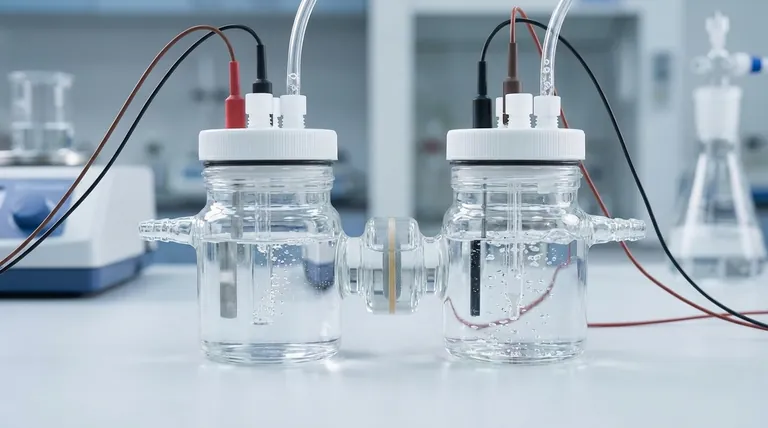

H형 교환 가능 멤브레인 전기분해 전지는 특수한 전기화학 장치로, 교체 가능한 이온 교환 멤브레인에 의해 물리적으로 분리된 두 개의 독립된 챔버(양극 챔버와 음극 챔버)로 구성됩니다. 이 설계는 완전한 3전극 시스템(작동, 상대 및 기준 전극)을 수용하도록 제작되었으며, 정밀한 전기화학 반응 제어를 위해 가스 주입 및 배출 포트를 포함하고 있습니다.
H전지 구조의 핵심 목적은 멤브레인을 통한 제어된 이온 연결을 유지하면서 양극과 음극에서의 반응을 물리적으로 격리하는 것입니다. 이러한 분리는 반응물과 생성물의 교차 오염을 방지하여 정확하고 재현 가능한 실험 데이터를 얻는 데 매우 중요합니다.

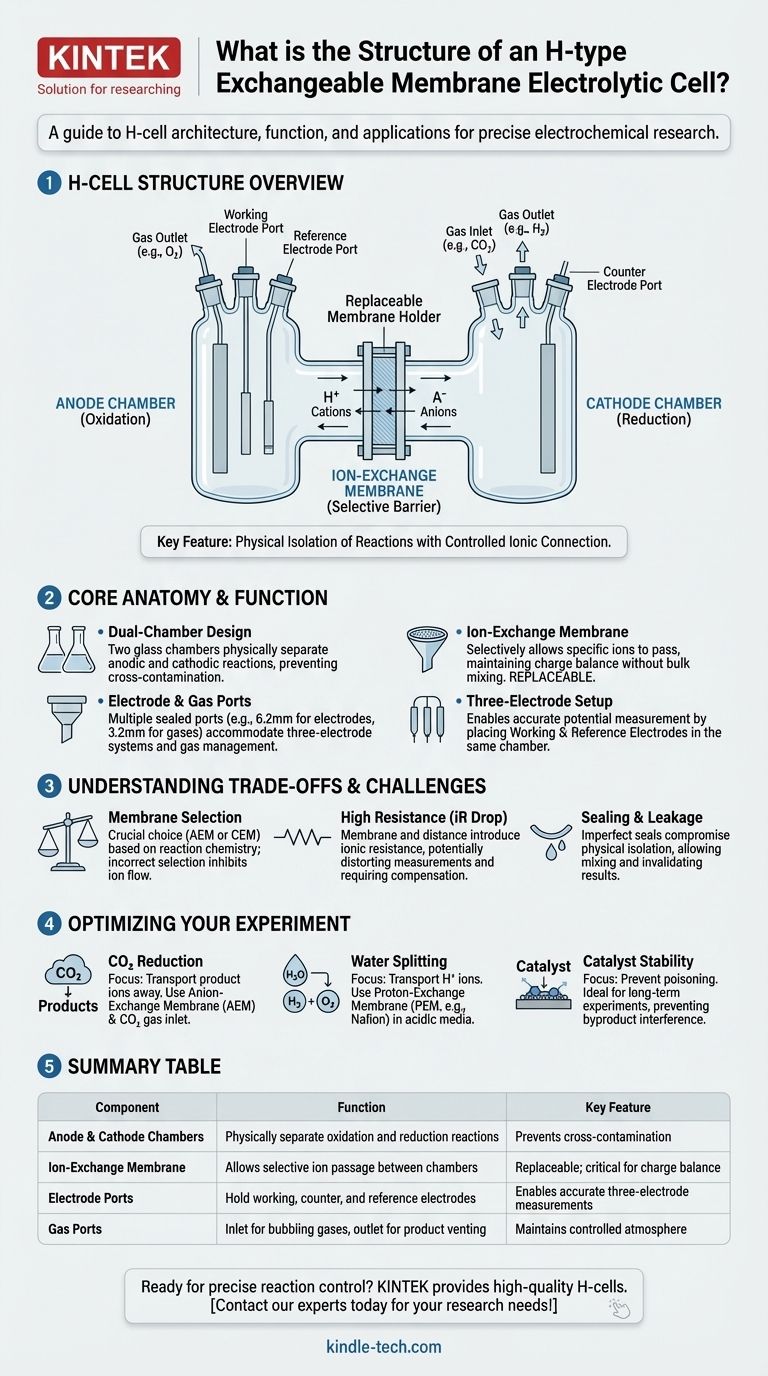

H전지의 핵심 구조
"H전지"라는 이름은 문자 H와 유사한 특징적인 모양에서 유래했습니다. 이 설계는 임의적인 것이 아니라 각 구성 요소가 특정 목적을 수행하는 기능적인 구조입니다.
이중 챔버 설계
이 전지는 기본적으로 중앙 브리지로 연결된 두 개의 분리된 유리 챔버으로 이루어져 있습니다. 한 챔버는 양극 반응(산화)을 위해 지정되고 다른 챔버는 음극 반응(환원)을 위해 지정됩니다. 이러한 명확한 물리적 분리가 이 전지의 주요 특징입니다.
이온 교환 멤브레인: 결정적인 분리 장치
두 챔버를 연결하는 브리지 중앙에는 이온 교환 멤브레인을 위한 홀더가 위치합니다. 이 멤브레인이 전지 기능의 핵심입니다.
그 역할은 선택적 장벽으로 작용하여 특정 유형의 이온(양성 양이온 또는 음성 음이온)만 챔버 사이를 통과하도록 허용하는 것입니다. 이는 양쪽의 전해질, 반응물 및 생성물이 대량으로 섞이는 것을 방지합니다. 또한 이 멤브레인은 교체 가능하여 연구자가 실험에 관련된 특정 이온에 적합한 멤브레인을 선택할 수 있도록 합니다.
전극 및 가스 포트
각 챔버는 밀봉되어 있으며 필요한 하드웨어를 수용하기 위해 여러 개의 포트를 갖추고 있습니다. 일반적인 구성에는 다음이 포함됩니다.
- 전극 포트: 일반적으로 직경이 6.2mm이며, 작동 전극, 상대 전극 및 기준 전극을 고정하도록 설계되었습니다.
- 가스 포트: 종종 3.2mm인 더 작은 포트는 전해질에 가스를 주입하거나(예: 환원을 위해 CO₂ 공급) 기체 생성물(예: H₂ 또는 O₂)을 배출하는 데 사용됩니다.
표준 배열은 작동 전극과 기준 전극을 한 챔버에 배치하고, 상대 전극은 다른 챔버에 배치합니다.
구조가 정밀한 실험을 가능하게 하는 방법
H전지의 구조는 일반적인 몇 가지 실험 문제를 해결함으로써 더 높은 품질의 전기화학적 측정으로 직접 이어집니다.
양극 및 음극 반응의 격리
가장 중요한 이점은 교차 이동 방지입니다. 예를 들어, 물 분해 시 양극에서 발생하는 산소가 음극에 도달하는 것을 방지하여 수소 발생을 방해하는 것을 막습니다. 이는 각 측면의 생성물과 촉매가 순수하게 유지되고 부반응의 영향을 받지 않도록 보장합니다.
전하 중성 유지
반응이 진행됨에 따라 각 전극에서 이온이 소비되거나 생성되어 전하 불균형이 발생합니다. 이온 교환 멤브레인은 대전류 이온이 한 챔버에서 다른 챔버로 흐르도록 하여 전하를 균형시키고 전기 회로를 완성합니다. 이러한 이온 전도성이 없으면 반응은 빠르게 멈출 것입니다.
3전극 설정 지원
분리된 포트는 적절한 3전극 구성을 허용합니다. 기준 전극을 작동 전극과 같은 챔버에 배치하는 것은 멤브레인을 가로지르는 전압 강하의 간섭 없이 작동 전극의 전위를 정확하게 측정하는 데 중요합니다.
상충 관계 및 함정 이해하기
강력하지만 H전지의 설계에는 모든 연구자가 관리해야 할 고려 사항이 있습니다.
멤브레인 선택이 중요함
음이온 교환 멤브레인(AEM)과 양이온 교환 멤브레인(CEM) 중 선택은 반응 화학에 따라 결정됩니다. 잘못된 멤브레인을 사용하면 이온 흐름이 억제되어 반응이 멈추고 결과가 무효화됩니다.
높은 저항 가능성
멤브레인 자체와 양극과 음극 사이의 물리적 거리는 상당한 이온 저항(iR 강하라고도 함)을 유발합니다. 이 저항은 전기화학적 측정을 왜곡하고 반응을 구동하는 데 필요한 에너지를 증가시킬 수 있습니다. 이는 종종 데이터 분석에서 보상해야 하는 알려진 요소입니다.
밀봉 및 누출
교환 가능한 멤브레인 주변의 완벽한 밀봉이 필수적입니다. 두 챔버 사이의 누출은 전해질과 생성물이 섞이게 하여 전지의 주요 목적을 무효화하고 실험의 무결성을 손상시킵니다.
실험에 적합한 선택하기
H전지는 다용도 도구이지만, 그 구성은 특정 연구 목표와 일치해야 합니다.
- CO₂ 환원이 주요 초점인 경우: 음극에서 생성된 이온(포름산염 또는 탄산염과 같은)을 운반하고 CO₂를 공급하기 위한 가스 포트가 필요하므로 음이온 교환 멤브레인이 필요합니다.
- 물 분해가 주요 초점인 경우: 일반적으로 산성 매체에서 양극에서 음극으로 H⁺ 이온을 운반하기 위해 나피온(Nafion)과 같은 양성자 교환 멤브레인을 사용하게 됩니다.
- 촉매 안정성 테스트가 주요 초점인 경우: H전지의 분리는 한 전극의 부산물이 용해되어 장기 실험에서 다른 전극의 촉매를 피독시키는 것을 방지하므로 이상적입니다.
궁극적으로 H형 전지는 복잡한 전기화학 시스템을 정밀하게 제어하고 이해하기 위한 필수적인 프레임워크를 제공합니다.
요약표:
| 구성 요소 | 기능 | 주요 특징 |
|---|---|---|
| 양극 및 음극 챔버 | 산화 및 환원 반응을 물리적으로 분리 | 반응물/생성물의 교차 오염 방지 |
| 이온 교환 멤브레인 | 챔버 간 선택적 이온 통과 허용 | 교체 가능; 전하 균형에 중요 |
| 전극 포트 (6.2mm) | 작동, 상대 및 기준 전극 고정 | 정확한 3전극 측정 가능하게 함 |
| 가스 포트 (3.2mm) | 가스 주입(예: CO₂), 생성물 배출용 배출구 | 제어된 분위기 유지 |
