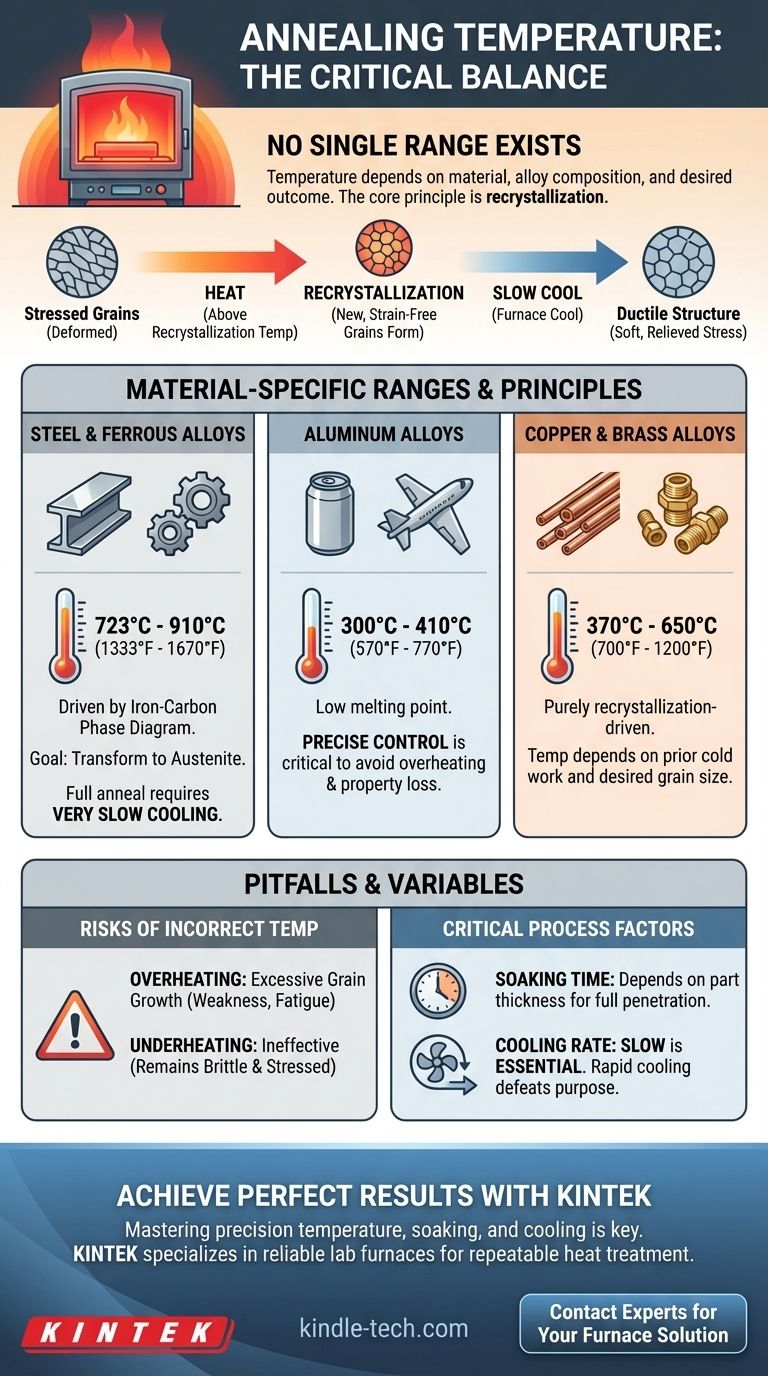

어닐링의 온도 범위는 어닐링의 유형과 처리되는 재료에 따라 다릅니다. 강철의 경우, 어닐링 온도 범위는 아임계(538°C - 649°C / 1000°F - 1200°F)에서 완전 어닐링(816°C - 927°C / 1500°F - 1700°F)까지 다양합니다. 구조 불균일성을 제거하는 데 사용되는 확산 어닐링은 매우 높은 온도(1050~1250°C)에서 작동합니다. 오스테나이트 스테인리스 스틸의 용액 어닐링은 일반적으로 900°C에서 1100°C 사이에서 이루어집니다.
강철을 위한 아 임계 어닐링:
강철의 아 임계 어닐링은 임계점(Ac1) 바로 아래의 온도, 특히 538°C~649°C(1000°F~1200°F) 사이에서 수행됩니다. 이 공정은 결정 구조에 큰 변화를 유도하지는 않지만 주로 강철을 연화시켜 기계 가공성을 향상시키는 데 목적이 있습니다. 가열 후 천천히 냉각하면 연성이 높고 가공성이 좋은 소재를 만드는 데 도움이 됩니다.강철 중간 어닐링:
중간 어닐링은 649°C~760°C(1200°F~1400°F)의 약간 더 높은 온도 범위에서 수행됩니다. 이 과정에는 강철의 고온 상인 오스테나이트로의 일부 변형이 포함됩니다. 이러한 변형은 소재의 연성과 인성을 개선하여 추가 가공 또는 사용을 위한 준비에 도움이 됩니다.
강철에 대한 전체 어닐링:
완전 어닐링은 가장 포괄적인 형태의 강철 어닐링으로, 재료를 임계 온도(Ac3) 이상의 온도, 특히 816°C~927°C(1500°F~1700°F) 사이로 가열하는 것을 포함합니다. 이 공정은 강철을 완전히 오스테나이트화하여 저속 냉각 시 균일하고 안정적인 미세 구조를 보장합니다. 느린 냉각 속도는 경화를 방지하고 원하는 연성과 부드러움을 유지하는 데 매우 중요합니다.확산 어닐링:
확산 어닐링은 재료 내의 구조적 불균일성과 농도 차이를 제거하기 위해 사용됩니다. 이 공정은 일반적으로 1050°C에서 1250°C 사이의 매우 높은 온도에서 수행되며 최대 50시간의 장시간이 필요한 경우가 많습니다. 이러한 고온 처리를 통해 소재 내의 원소를 재분배하여 전반적인 강도와 내식성을 향상시킬 수 있습니다.
