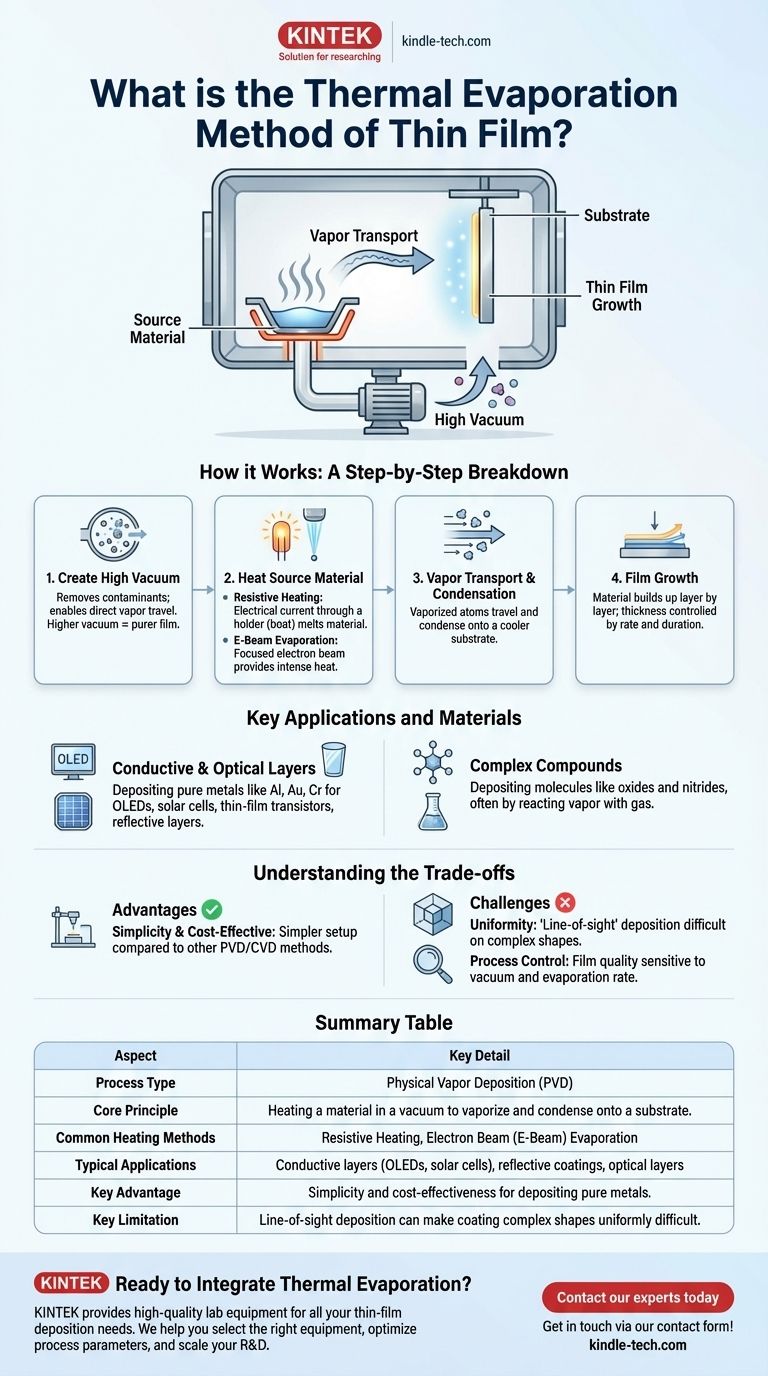

열 증착은 기판 위에 박막을 만드는 데 널리 사용되는 물리적 기상 증착(PVD) 기술입니다. 고진공 챔버에서 고체 물질을 증발할 때까지 가열하여 진공을 통해 이동하는 증기 흐름을 형성하고 기판에 증착하여 박막을 형성합니다. 이 방법은 융점이 상대적으로 낮은 재료에 특히 효과적이며 OLED 및 박막 트랜지스터와 같은 애플리케이션에 일반적으로 사용됩니다. 이 공정은 저항 가열 또는 전자 빔 가열을 사용하여 대상 물질을 기화시켜 고순도 증착을 보장합니다. 아래에서 열 증착의 주요 측면에 대해 자세히 설명합니다.
핵심 사항 설명:
-
열 증발의 기본 원리:
- 열 증발은 고진공 환경에서 고체 물질이 기화될 때까지 가열하는 원리로 작동합니다. 기화된 물질은 진공 챔버를 통과하여 기판 위에 증착되어 얇은 막을 형성하는 구름을 형성합니다.
- 진공 환경은 기화된 물질이 다른 원자와 반응하거나 흩어지는 것을 방지하여 깨끗하고 균일한 증착을 보장하기 때문에 매우 중요합니다.
-
난방 메커니즘:
- 저항 가열: 텅스텐 필라멘트 또는 보트를 사용하여 대상 재료를 가열하는 일반적인 방법입니다. 재료는 발열체 내부 또는 근처에 배치되어 저항적으로 고온으로 가열되어 재료가 증발합니다.
- 전자빔 가열: 전자 빔이 대상 물질에 집중되어 국소 가열을 제공하는 대체 방법. 융점이 높은 재료나 저항성 발열체와 반응할 수 있는 재료에 특히 유용합니다.
-
진공 환경:
- 이 공정은 일반적으로 10^-5 ~ 10^-7 토르의 압력에서 고진공 챔버에서 이루어집니다. 이 저압 환경은 오염을 최소화하고 기화된 물질이 간섭 없이 기판으로 직접 이동하도록 보장합니다.
- 진공은 또한 증착된 필름의 순도를 유지하는 데 중요한 산화 또는 기타 화학 반응의 위험을 줄여줍니다.
-
자료 고려 사항:
- 열 증발은 금속(예: 알루미늄, 금, 은) 및 일부 유기 화합물과 같이 비교적 낮은 온도에서 기화될 수 있는 물질에 적합합니다.
- 녹는점이 높거나 고온에서 분해되는 재료는 전자빔 증착이나 스퍼터링과 같은 대체 증착 방법이 필요할 수 있습니다.
-
열 증발의 응용:
- OLED(유기 발광 다이오드): 열 증발은 균일한 고순도 필름을 생성할 수 있기 때문에 OLED 디스플레이의 유기층 증착에 널리 사용됩니다.
- 박막 트랜지스터: 이 방법은 박막 두께와 균일성에 대한 정밀한 제어가 필수적인 박막 트랜지스터 제조에도 사용됩니다.
- 광학 코팅: 열 증발은 반사 방지 코팅, 거울 및 기타 광학 부품을 만드는 데 사용됩니다.
-
열 증발의 장점:
- 단순성: 공정이 간단하고 다른 PVD 기술에 비해 복잡한 장비가 필요하지 않습니다.
- 고순도: 진공 환경과 직접 가열 메커니즘으로 오염을 최소화합니다.
- 균일 증착: 이 방법을 사용하면 필름 두께와 균일성을 정밀하게 제어할 수 있으므로 고품질 코팅이 필요한 응용 분야에 이상적입니다.
-
열 증발의 한계:
- 재료 제한: 모든 재료가 열 증발에 적합한 것은 아니며, 특히 녹는점이 높거나 열 안정성이 떨어지는 재료는 더욱 그렇습니다.
- 가시선 증착: 이 공정은 가시광선 방식이므로 증기 흐름에 직접 노출된 표면만 코팅됩니다. 따라서 복잡한 형상이나 그늘진 영역에는 사용이 제한될 수 있습니다.
- 확장성: 소규모 적용에는 효과적이지만 대면적 코팅을 위해 열 증발을 확장하는 것은 어려울 수 있습니다.
-
다른 증착 방법과의 비교:
- 스퍼터링: 열 증발과 달리 스퍼터링은 에너지 이온을 사용하여 대상 물질에서 원자를 제거하므로 녹는점이 높은 물질을 포함하여 더 광범위한 물질에 적합합니다.
- 화학 기상 증착(CVD): CVD는 화학 반응을 통해 박막을 증착하기 때문에 스텝 커버리지와 적합성이 향상되지만 더 높은 온도와 복잡한 장비가 필요한 경우가 많습니다.
요약하면, 열 증착은 박막 증착을 위한 다목적의 효과적인 방법으로, 특히 융점이 낮은 재료와 고순도 및 균일성이 요구되는 응용 분야에 적합합니다. 몇 가지 한계가 있지만 단순성과 신뢰성으로 인해 전자에서 광학에 이르는 다양한 산업에서 널리 사용되고 있습니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 원칙 | 진공 상태에서 고체 물질을 가열하여 기화시켜 기판 위에 증착합니다. |
| 난방 메커니즘 | 저항 가열(텅스텐 필라멘트/보트) 또는 전자빔 가열. |
| 진공 환경 | 오염과 산화를 최소화하기 위해 10^-5 ~ 10^-7 토르에서 작동합니다. |
| 적합한 재료 | 금속(예: 알루미늄, 금) 및 저융점 유기 화합물. |
| 애플리케이션 | OLED, 박막 트랜지스터, 광학 코팅(거울, 반사 방지). |
| 장점 | 간단하고 순도가 높으며 균일한 증착. |
| 제한 사항 | 재료 제한, 가시선 증착, 확장성 문제. |
| 비교 | 스퍼터링: 더 넓은 재료 범위, CVD: 더 나은 적합성을 제공하지만 복잡합니다. |
