DC 스퍼터링의 전압은 얼마입니까? 효율적인 금속 증착을 위한 고전압

DC 스퍼터링에서 인가되는 전압은 일반적으로 -2,000볼트에서 -5,000볼트(-2~-5kV) 범위의 높은 음전위입니다. 이 전압은 음극 역할을 하는 타겟 재료에 직접 인가됩니다. 이 특정 전기적 조건이 전체 증착 공정의 근본적인 구동 요소입니다.

높은 DC 전압은 단순한 설정이 아니라 스퍼터링 공정의 엔진입니다. 주된 목적은 플라즈마를 생성하고 양이온을 타겟으로 공격적으로 가속시켜 증착을 위해 물리적으로 원자를 분리해내는 강력한 전기장을 만드는 것입니다.

전압이 스퍼터링 공정을 구동하는 방법

DC 스퍼터링을 이해하려면 이 높은 전압이 각 단계에서 수행하는 정확한 역할을 이해해야 합니다. 이는 진공 챔버 내부에서 연쇄 반응을 조율합니다.

전기장 형성

공정은 DC 전원이 타겟 재료(음극)에 음극 -2~-5kV 전하를 인가하면서 시작됩니다. 챔버 벽 또는 전용 전극이 양극(양극 측) 역할을 하여 그 사이에 강력한 전기장을 생성합니다.

플라즈마 생성

저압 기체 환경(일반적으로 아르곤) 내에서 여분의 자유 전자가 이 강렬한 전기장에 의해 가속됩니다. 속도와 에너지를 얻으면서 중성 기체 원자와 충돌하여 자체 전자를 빼앗습니다.

이 사건은 두 가지 새로운 입자, 즉 또 다른 자유 전자와 양전하를 띤 기체 이온을 생성합니다. 이 충돌의 연쇄 반응은 빠르게 가시적인 플라즈마를 점화하고 유지시키는데, 이는 단순히 이러한 전하를 띤 이온과 자유 전자의 구름입니다.

타겟 폭격

새로 생성된 양이온은 이제 매우 음전하를 띤 타겟에 강하게 이끌립니다. 전기장은 이 이온들을 가속시켜 상당한 운동 에너지를 가지고 타겟 표면에 충돌하게 만듭니다.

타겟 재료 방출

이러한 고에너지 이온 충격은 화학적 과정이 아닌 물리적 과정입니다. 충격은 타겟 재료에서 원자나 분자를 떼어낼 만큼 충분한 힘을 가집니다. 이렇게 "스퍼터링된" 원자들은 챔버를 통과하여 기판 위에 얇은 막으로 증착됩니다.

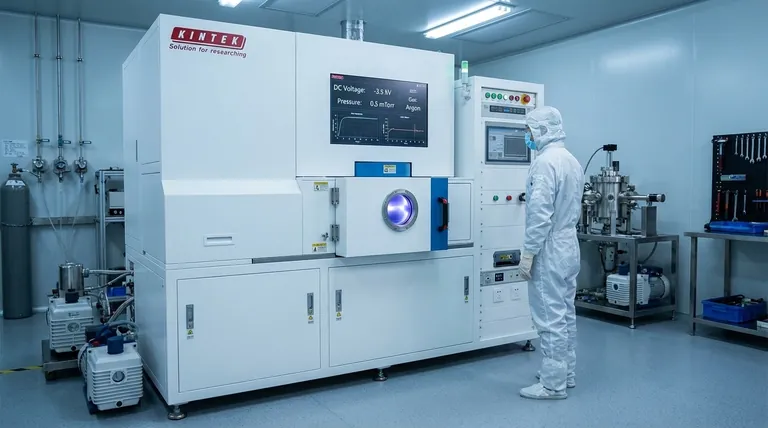

DC 스퍼터링의 전압은 얼마입니까? 효율적인 금속 증착을 위한 고전압

DC 전압의 결정적인 한계

직류(DC) 전압의 사용은 시스템의 강점이자 주요 약점입니다. 이는 증착할 수 있는 물질과 없는 물질을 정의합니다.

전도성 타겟 요구 사항

DC 스퍼터링은 순수 금속과 같은 전기적으로 전도성인 타겟 재료에만 효과적입니다. 지속적으로 타격하는 양이온을 중화하고 음전하를 유지하기 위해 타겟을 통해 일정한 전자 흐름이 필요합니다.

절연 재료의 문제

비전도성(절연체) 타겟을 사용하려고 하면 "타겟 피독(target poisoning)"이라고 하는 현상이 발생합니다. 타격하는 기체 이온의 양전하가 재료가 이를 전도할 수 없기 때문에 타겟 표면에 축적됩니다.

이러한 양전하 축적은 음전압을 효과적으로 무력화하여 타겟을 추가적인 이온 충격으로부터 차폐합니다. 플라즈마는 켜져 있을 수 있지만 스퍼터링 공정은 중단됩니다.

목표에 맞는 올바른 선택

전압 유형은 스퍼터링 시스템을 선택하는 데 가장 중요한 요소입니다. 귀하의 결정은 증착하려는 재료를 기반으로 해야 합니다.

  • 금속 또는 기타 전도성 물질 증착에 중점을 두는 경우: DC 스퍼터링은 높은 증착 속도와 간단한 전원 공급 장치 덕분에 가장 효율적이고 비용 효율적인 방법입니다.
  • 절연체(세라믹, 산화물 등) 증착에 중점을 두는 경우: DC 스퍼터링은 목표와 근본적으로 양립할 수 없으므로 전하 축적을 방지하기 위해 RF(무선 주파수) 스퍼터링과 같은 기술을 사용해야 합니다.

궁극적으로 전압의 역할을 이해하는 것이 재료에 적합한 스퍼터링 기술을 선택하는 열쇠입니다.

요약표:

매개변수 일반적인 범위 목적
DC 전압 -2,000 ~ -5,000 V (-2 ~ -5 kV) 전기장을 생성하고 이온을 가속시켜 타겟 재료를 스퍼터링
타겟 재료 전기 전도성 (예: 금속) 전하 축적 방지를 위해 DC 스퍼터링에 필요
공정 한계 절연 재료(세라믹, 산화물)에는 적합하지 않음 전하 축적으로 스퍼터링 중단; 대신 RF 스퍼터링 필요
