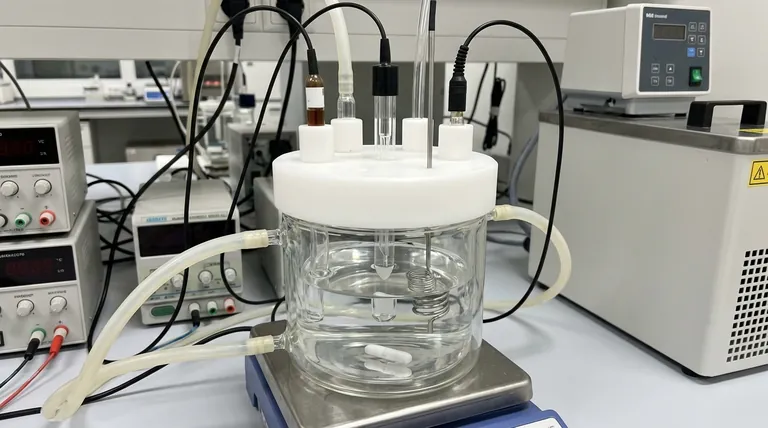

핵심적으로, 5구 수조 전해 셀은 전기화학적 안정성과 실험 제어를 위해 설계된 두 가지 주요 재료로 구성됩니다. 셀의 본체는 고붕규산 유리로 만들어지며, 뚜껑과 마개는 일반적으로 폴리테트라플루오로에틸렌(PTFE)으로 가공됩니다.
고붕규산 유리와 PTFE의 조합은 정밀하고 반복 가능한 전기화학적 측정에 필요한 화학적 비활성, 열 안정성 및 전기 절연성을 제공합니다. 이러한 재료가 선택된 이유를 이해하는 것이 성공적인 실험 수행의 핵심입니다.
재료 및 설계 해부
특정 재료는 임의로 선택된 것이 아닙니다. 각각은 전기화학적 설정 내에서 중요한 기능을 위해 선택됩니다. 이들은 함께 작용하여 반응을 위한 제어되고 간섭 없는 환경을 조성합니다.
셀 본체: 고붕규산 유리
셀 본체에 고붕규산 유리를 선택한 것은 의도적입니다. 이 재료는 탁월한 내화학성을 제공하여 실험에 사용되는 대부분의 전해질이나 용매와 반응하지 않도록 보장합니다.
주요 장점은 낮은 열팽창 계수입니다. 이로 인해 열충격에 매우 강한데, 이는 외부 재킷을 통해 액체를 순환시켜 온도를 제어하는 "수조" 셀의 중요한 특징입니다.
마지막으로, 그 투명성은 전극 표면에서의 기포 발생 관찰이나 용액의 색상 변화 기록과 같은 실험을 직접 시각적으로 관찰할 수 있게 해줍니다.
뚜껑 및 마개: 폴리테트라플루오로에틸렌(PTFE)
뚜껑과 포트를 밀봉하는 마개는 테플론이라는 상표명으로 널리 알려진 불소수지인 PTFE로 만들어집니다. PTFE는 사용 가능한 화학적으로 가장 비활성인 플라스틱 중 하나로, 매우 공격적인 산과 염기로부터의 공격에도 저항합니다.
이 재료는 내부 셀 환경을 외부 대기로부터 격리하기 위해 우수한 밀봉을 제공합니다. 또한 뛰어난 전기 절연체이기도 한데, 이는 뚜껑을 통해 들어오는 전극 간의 단락을 방지하는 데 중요합니다.
보조 구성 요소
표준 구성에는 러긴 모세관(Luggin capillary) 및 통기 튜브(aeration tube)와 같은 구성 요소도 포함됩니다. 이들은 시스템의 화학적 비활성을 유지하기 위해 일반적으로 유리로 만들어집니다. 러긴 모세관의 특정 기능은 기준 전극 끝을 작업 전극 표면에 매우 가깝게 배치하여 IR 강하라고 하는 측정 오차를 최소화하는 것입니다.
상충 관계 및 취급 이해
이 재료 조합은 대부분의 응용 분야에 이상적이지만, 고유한 한계와 적절한 취급 절차를 인지하는 것이 중요합니다.
유리의 취약성
가장 중요한 상충 관계는 유리 셀 본체의 취약성입니다. 항상 주의해서 다루어야 합니다. 스탠드에 너무 세게 고정하거나 물리적 충격을 가하면 쉽게 금이 가거나 깨질 수 있습니다.
PTFE 밀봉 및 온도 한계
PTFE는 우수한 밀봉을 제공하지만 더 부드러운 재료입니다. 포트에 전극이나 구성 요소를 너무 세게 조이면 PTFE가 변형되어 시간이 지남에 따라 밀봉이 손상될 수 있습니다. 또한 넓은 작동 온도 범위를 가지지만, 수조 실험에서 일반적으로 발생하지 않는 극단적인 온도에서는 구조적 무결성이 영향을 받을 수 있습니다.
포트 구성의 중요성
표준 5구 셀은 유연성을 위해 설계되었습니다. 일반적인 설정은 세 가지 필수 전극(작동, 상대, 기준), 용액 퍼징을 위한 가스 주입/배출구, 온도계와 같은 센서 또는 시약 추가를 위한 다섯 번째 포트를 수용합니다. 포트 직경이 특정 전극 또는 구성 요소와 일치하는지 확인하십시오.
프로젝트에 적용하는 방법
5구 셀의 기능을 적절하게 활용하는 것은 고품질 데이터를 얻는 데 중요합니다. 실험 목표에 따라 설정을 결정해야 합니다.
- 주요 초점이 최대 정확도인 경우: IR 강하를 최소화하기 위해 러긴 모세관 끝을 작업 전극 표면에 닿지 않도록 최대한 가깝게 배치하십시오.
- 주요 초점이 공기에 민감한 반응 연구인 경우: 가스 주입 포트를 사용하여 불활성 기체(질소 또는 아르곤)를 전해질에 지속적으로 버블링하여 용존 산소를 제거하십시오.
- 주요 초점이 온도 의존적 연구인 경우: 수조 순환기가 셀의 외부 재킷에 올바르게 연결되어 실험에 필요한 정확한 온도로 설정되었는지 확인하십시오.
- 주요 초점이 다용도성인 경우: 추가 포트를 사용하여 pH 미터, 온도계 또는 회전 원판 전극을 추가하여 여러 데이터 스트림을 동시에 수집하십시오.
각 재료와 구성 요소의 역할을 이해하면 가장 안정적이고 재현 가능한 결과를 얻기 위해 전기화학 셀을 구성할 수 있는 능력이 향상됩니다.
요약표:
| 구성 요소 | 재료 | 주요 특성 |
|---|---|---|
| 셀 본체 | 고붕규산 유리 | 내화학성, 내열충격성, 투명성 |
| 뚜껑 및 마개 | PTFE (테플론) | 화학적 비활성, 우수한 밀봉, 전기 절연성 |
| 러긴 모세관 / 통기 튜브 | 유리 | 화학적 비활성, 기준 전극의 정밀한 배치 |
이상적인 전기화학적 설정을 구성할 준비가 되셨습니까?
정확하고 재현 가능한 결과를 얻으려면 올바른 장비가 기본입니다. KINTEK은 실험실의 특정 요구 사항을 충족하기 위해 전기화학 셀 및 액세서리를 포함한 고품질 실험실 장비 및 소모품을 전문으로 합니다.
저희 전문가들이 귀하의 응용 분야에 완벽한 셀을 선택하도록 도와드리겠습니다. 귀하의 프로젝트 요구 사항에 대해 논의하고 신뢰성과 성능 면에서 KINTEK의 장점을 발견하려면 오늘 저희에게 연락하십시오.

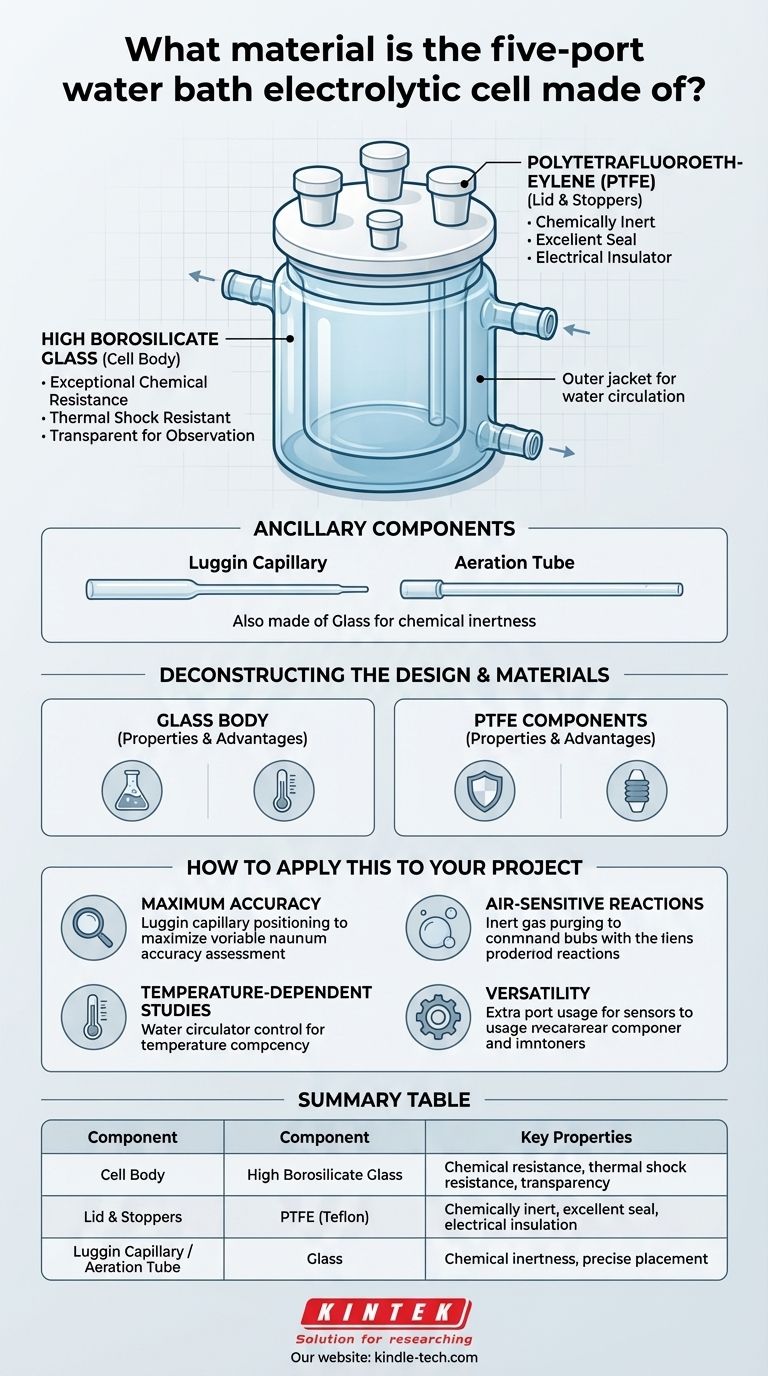

시각적 가이드
