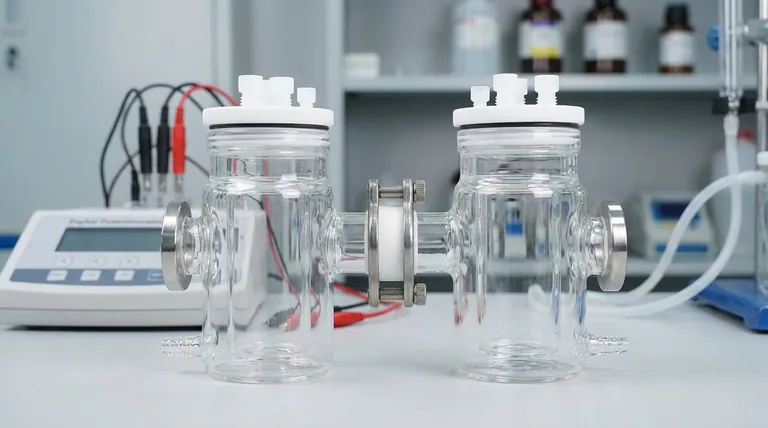

핵심적으로, H형 전기분해 셀 본체는 고붕규산 유리로 제작됩니다. 뚜껑은 내부 환경과 직접 접촉하는 PTFE(폴리테트라플루오로에틸렌) 내부 코어와 기계적 강도를 위한 POM(폴리아세탈)으로 만들어진 외부 밀봉 캡을 특징으로 하는 더 복잡한 다중 부품 어셈블리입니다.
이러한 재료의 선택은 임의적이지 않습니다. 정확하고 반복 가능한 전기화학 실험을 수행하는 데 필수적인 화학적 불활성, 열 안정성 및 안정적인 밀봉 사이의 중요한 균형을 달성하기 위한 신중한 엔지니어링 선택입니다.
H형 셀의 구조
셀의 "H" 모양은 기능의 기본입니다. 이는 셀을 양극 및 음극을 위한 두 개의 별도 챔버로 물리적으로 분리합니다.
유리 본체
셀의 본체는 거의 예외 없이 고붕규산 유리로 만들어집니다. 이 구조는 두 챔버 사이에 교체 가능한 이온 교환막을 사용할 수 있게 합니다.
이 분리는 각 전극에서의 반응이 서로 간섭하지 않고 독립적으로 진행되도록 보장하는 동시에 필요한 이온 이동은 허용합니다.
다중 구성 요소 뚜껑
뚜껑은 효과적인 밀봉을 제공하도록 설계되었습니다. 여러 재료가 협력하여 작동하는 외부 나사산 디자인을 사용합니다.
뚜껑의 내부 코어는 PTFE로 만들어집니다. 이것은 전해질 및 모든 증기와 접촉하는 부품으로, 화학적으로 불활성 장벽을 제공합니다.
외부 캡과 나사 너트는 POM으로 만들어집니다. 이 부품들은 뚜껑을 조이고 셀 개구부 주위에 단단한 밀봉을 형성하는 데 필요한 강성과 기계적 힘을 제공합니다.
이러한 특정 재료가 선택된 이유
각 재료는 고유한 특성을 활용하여 셀의 전반적인 성능과 신뢰성에 기여하는 뚜렷한 목적을 수행합니다.
고붕규산 유리: 투명도 및 안정성
이 유형의 유리는 고성능 실험실 장비의 표준입니다. 주요 이점은 뛰어난 화학적 안정성과 광범위한 물질에 대한 내성입니다.
또한 고온 저항성과 결정적으로 광학적 투명성을 제공하여 연구자가 실험을 시각적으로 모니터링할 수 있도록 합니다.
PTFE (테플론): 궁극의 불활성 장벽
PTFE는 탁월한 내식성으로 유명합니다. 거의 모든 화학 물질에 불활성이므로 전해질에 대한 기본 밀봉을 형성하는 데 완벽한 재료입니다.
뚜껑의 내부 코어에 PTFE를 사용함으로써 셀은 반응성 물질이 실험을 손상시키거나 장비를 열화시키지 않도록 보장합니다.
POM (폴리아세탈): 기계적 강도
PTFE는 화학적으로 내성이 있지만 비교적 부드러운 재료입니다. 엔지니어링 플라스틱인 POM은 나사 메커니즘에 필요한 견고성과 구조적 강도를 제공합니다.
이를 통해 사용자는 뚜껑에 충분한 토크를 가하여 내부 PTFE 코어를 압축하고 나사산이 벗겨지거나 부품이 깨질 위험 없이 단단하고 안정적인 밀봉을 형성할 수 있습니다.
상충 관계 및 대안 이해하기
유리/PTFE/POM 조합이 가장 일반적이지만, 그 한계와 대안을 이해하는 것은 올바른 실험 설계를 위한 핵심입니다.
유리 대 전(全) PTFE 셀
유리를 부식시킬 수 있는 매우 부식성 물질(예: 불산)을 포함하는 실험의 경우, 완전히 PTFE로 만들어진 대안적인 셀 본체가 필요할 수 있습니다.
여기서 상충 관계는 분명합니다. 유리 본체가 제공하는 광학적 투명성을 희생하고 더 우수한 내화학성을 얻습니다.
밀봉의 중요성
전체 시스템의 효율성은 다중 재료 밀봉의 무결성에 달려 있습니다. POM 캡을 과도하게 조이면 나사산이나 유리 본체가 손상될 수 있습니다.
마찬가지로 PTFE 코어의 열화는 누출로 이어져 오염 물질이 유입되거나 전해질이 빠져나가 실험 결과가 무효화될 수 있습니다.
순도가 가장 중요합니다
화학적으로 불활성 재료의 선택은 전기화학의 더 넓은 원칙, 즉 오염 방지를 강조합니다. 이는 사용되는 화학 물질로 확장되며, 불순물이 반응을 방해하는 것을 방지하기 위해 고순도 시약 및 탈이온수로 준비되어야 합니다.
실험에 적합한 선택하기
실험 목표는 재료 고려 사항을 결정해야 합니다.
- 표준 수용액 또는 유기 전해질을 사용하는 일반 전기화학에 주요 초점을 맞추는 경우: 고붕규산 유리 본체와 PTFE/POM 뚜껑이 이상적이며 가장 일반적인 구성입니다.
- 매우 공격적이거나 유리를 부식시키는 물질을 다루는 경우: 화학적 호환성을 보장하고 장비 고장을 방지하기 위해 전체가 PTFE로 구성된 셀을 사용해야 합니다.
- 완벽하게 밀봉된 무산소 환경 유지가 최우선인 경우: 이 밀봉이 가장 중요한 구성 요소이므로 모든 실험 전에 PTFE 코어와 POM 나사산의 무결성을 세심하게 검사하십시오.
궁극적으로 각 재료의 기능을 이해하면 정밀도와 자신감을 가지고 실험 변수를 제어할 수 있습니다.
요약표:
| 구성 요소 | 주요 재료 | 핵심 속성 |
|---|---|---|
| 셀 본체 | 고붕규산 유리 | 화학적 안정성 및 광학적 선명도 |
| 뚜껑 내부 코어 | PTFE (테플론) | 뛰어난 화학적 불활성 |
| 뚜껑 외부 캡/너트 | POM | 기계적 강도 및 견고성 |
