고출력 펄스 마그네트론 스퍼터링(HiPIMS)에서 전압 펄스는 단순하고 정적인 값이 아니라 높은 피크 전력과 낮은 듀티 사이클로 특징지어지는 동적 이벤트입니다. 초기 전압은 500V에서 2000V 범위에 이를 수 있지만, 핵심은 매우 짧은 버스트(마이크로초)로 막대한 전력(종종 >1 kW/cm²)을 전달하여 고도로 이온화된 플라즈마를 생성하는 것입니다.
가장 중요한 점은 HiPIMS 전압 펄스가 플라즈마 밀도와 스퍼터링된 물질의 이온화를 제어하는 도구라는 것입니다. 단일 전압 수치에 집중하기보다는, 원하는 박막 특성을 얻기 위해 전압, 전류, 펄스 지속 시간 및 주파수 간의 관계를 관리해야 합니다.
전압에서 전력 밀도로: HiPIMS의 패러다임 전환
HiPIMS는 DC 또는 RF와 같은 기존 스퍼터링 방법과는 근본적으로 다릅니다. 목표는 단순히 지속적인 플라즈마를 생성하는 것이 아니라, 짧고 비정상적으로 밀도가 높은 이온 버스트를 생성하는 것입니다.
HiPIMS가 단순히 "펄스 DC"가 아닌 이유
HiPIMS의 특징은 타겟 표면에 대한 극도로 높은 피크 전력 밀도이며, 이는 종종 DC 마그네트론 스퍼터링보다 2~3배 더 높습니다.
이러한 강렬한 전력 버스트는 이온화된 스퍼터링 원자의 비율이 매우 높은 플라즈마를 생성합니다. 이 이온들은 전기장이나 자기장에 의해 조향될 수 있어 박막 성장에 대한 우수한 제어가 가능합니다.
HiPIMS 펄스의 구조
일반적인 HiPIMS 펄스는 뚜렷한 전기적 특성을 가집니다.
- 점화: 펄스는 타겟에 높은 전압을 인가하면서 시작되지만, 플라즈마가 아직 형성되지 않았기 때문에 초기 전류는 낮습니다.
- 전류 스파이크: 가스가 분해되고 밀집된 플라즈마가 발달함에 따라 플라즈마 임피던스는 급격히 떨어집니다. 이로 인해 수백 또는 수천 암페어에 달하는 엄청난 전류 스파이크가 발생합니다.
- 전압 강하: 전류의 급격한 증가와 전원 공급 장치의 한계로 인해 펄스의 주요 단계 동안 플라즈마 양단의 전압은 동시에 떨어집니다.
이러한 동적 V-I 특성은 HiPIMS 방전의 특징입니다.
주요 펄스 매개변수 및 역할
프로세스를 제어한다는 것은 다음 네 가지 상호 연결된 매개변수를 제어하는 것을 의미합니다:
- 피크 전압(V): 플라즈마 점화를 위해 인가되는 초기 전압으로, 일반적으로 500V ~ 2000V입니다.
- 펄스 폭(t_on): 펄스의 지속 시간으로, 보통 50µs ~ 500µs 사이입니다.
- 주파수(f): 초당 펄스 수로, 일반적으로 50Hz ~ 2kHz 범위입니다.
- 듀티 사이클: 전원이 켜져 있는 시간의 비율(
t_on * f). 타겟의 과열 및 용융을 방지하기 위해 거의 항상 10% 미만으로 유지됩니다.
펄스 특성이 공정을 정의하는 방법
전압 펄스를 조정하면 플라즈마 환경과 결과적으로 증착된 박막의 특성을 직접 제어할 수 있습니다.
이온화율에 미치는 영향
더 짧고 더 강렬한 펄스와 더 높은 피크 전력 밀도는 더 높은 이온화율로 이어집니다. 더 높은 비율의 이온화된 증착 플럭스는 HiPIMS의 주요 이점으로, 우수한 접착력을 가진 매우 치밀하고 매끄러운 박막 성장을 가능하게 합니다.
증착 속도에 미치는 영향
HiPIMS의 높은 이온화는 때때로 DC 스퍼터링에 비해 낮은 증착 속도로 이어질 수 있습니다. 이는 생성된 금속 이온의 일부가 이온 회귀(ion return) 또는 자가 스퍼터링이라고 하는 효과로 인해 음의 바이어스가 걸린 타겟으로 다시 끌어당겨지기 때문입니다.
펄스 길이와 전력을 조정하면 높은 이온화율과 허용 가능한 증착 속도 사이의 균형을 찾는 데 도움이 될 수 있습니다.
박막 특성 제어
HiPIMS가 제공하는 에너지 있는 이온 충격은 성장하는 박막을 원자 수준에서 조작할 수 있게 합니다. 펄스를 제어함으로써 결정성, 밀도, 경도 및 내부 응력과 같은 박막 특성을 정밀하게 설계할 수 있습니다. 이는 복잡한 광학 코팅이나 단단한 보호층을 만드는 데 특히 유용합니다.
상충 관계 및 과제 이해
HiPIMS는 강력하지만 만능 해결책은 아니며, 신중한 관리가 필요한 고유한 복잡성을 안고 있습니다.
증착 속도 대 이온화 딜레마
이것이 HiPIMS의 핵심 상충 관계입니다. 가장 높은 이온화를 생성하는 조건(매우 높은 전력, 짧은 펄스)은 이온 회귀 효과를 최대화하여 증착 속도를 감소시키는 경향이 있습니다. 공정 최적화는 종종 원하는 박막 품질에 충분한 이온 플럭스를 제공하면서도 처리량을 과도하게 희생하지 않는 "스위트 스폿"을 찾는 것을 포함합니다.
공정 안정성 및 아킹
HiPIMS에서 사용되는 극도로 높은 전력 수준은 타겟 표면에서 아킹(arcing)이 발생할 가능성을 높입니다. 최신 HiPIMS 전원 공급 장치에는 마이크로초 내에 아크를 소멸시킬 수 있는 정교한 아크 감지 및 억제 시스템이 통합되어 있지만, 이는 여전히 주요 공정 고려 사항입니다.
시스템 임피던스 역학
플라즈마 임피던스는 단일 펄스 내에서 급격하게 변합니다. 전원 공급 장치는 이 동적 부하를 처리할 수 있어야 하며, 펄스를 시작하기 위해 개방 회로에 높은 전압을 인가한 다음, 낮은 임피던스 플라즈마에 막대한 전류를 전달하도록 전환해야 합니다.
특정 목표를 위한 펄스 최적화
펄스 매개변수 선택은 증착 공정의 주요 목표에 따라 결정되어야 합니다.
- 박막 밀도 및 품질 극대화가 주요 초점인 경우: 더 짧은 펄스 폭(예: < 150 µs)과 더 높은 피크 전력을 사용하여 가능한 가장 높은 이온화율을 생성하여 우수한 박막 밀도를 얻습니다.
- 증착 속도와 품질의 균형이 주요 초점인 경우: 더 긴 펄스 폭 또는 약간 낮은 피크 전력을 실험하여 이온 회귀 효과를 줄이고 순 증착 속도를 높입니다.
- 복잡한 3D 형상에 증착하는 것이 주요 초점인 경우: 높은 이온화를 우선시하여 증착 플럭스가 타겟의 직접적인 시야 밖에 있는 모든 표면에도 균일하게 도달할 수 있도록 합니다.
- 공정 안정성이 주요 초점인 경우: 보수적인 듀티 사이클(<5%)로 시작하여 전력과 전압 및 전류 파형을 모니터링하면서 점차적으로 전력을 높여 아킹이 최소화된 안정적인 작동 범위를 설정합니다.
단순한 전압 설정을 넘어서면 HiPIMS 펄스를 마스터하기 시작하는 것이며, 이는 원자 수준에서 박막의 근본적인 특성을 제어할 수 있는 전례 없는 능력을 제공합니다.
요약표:
| 매개변수 | 일반적인 범위 | HiPIMS에서의 역할 |
|---|---|---|
| 피크 전압 | 500 V - 2000 V | 플라즈마 점화, 초기 에너지 설정 |
| 펄스 폭 | 50 µs - 500 µs | 플라즈마 밀도 및 이온화 제어 |
| 주파수 | 50 Hz - 2 kHz | 전체 전력 및 듀티 사이클 결정 |
| 듀티 사이클 | < 10% | 타겟 과열 방지 |
| 피크 전력 밀도 | > 1 kW/cm² | 고도로 이온화된 플라즈마 생성 |
귀하의 연구실에서 HiPIMS의 잠재력을 최대한 활용하십시오. KINTEK은 박막 증착을 위한 첨단 실험 장비 및 소모품을 전문으로 합니다. 저희 전문가들은 귀하에게 적합한 마그네트론 스퍼터링 시스템을 선택하고 HiPIMS 공정을 최적화하여 복잡한 기판에서 우수한 박막 밀도, 접착력 및 균일한 피복을 달성하도록 도울 수 있습니다. 귀하의 특정 응용 분야 요구 사항에 대해 논의하고 당사의 솔루션이 연구 및 생산 결과에 어떻게 도움이 될 수 있는지 알아보려면 지금 저희 팀에 문의하십시오.

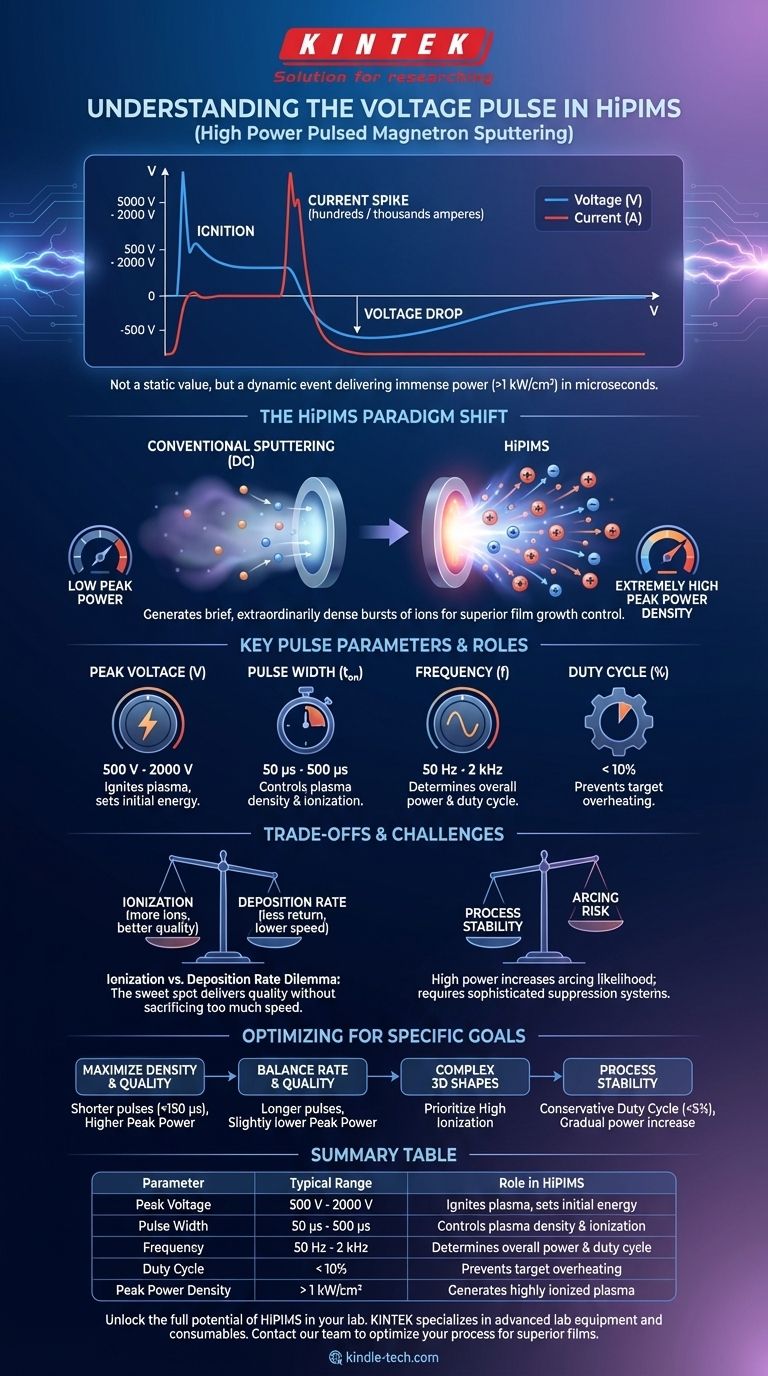

시각적 가이드
