간단히 말해 표준 크기는 없습니다. 스퍼터링 타겟은 사용되는 특정 스퍼터링 시스템의 설계에 따라 모양과 크기가 결정되므로 매우 다양한 모양과 크기로 제조됩니다. 일반적인 구성에는 연구용 소형 디스크부터 산업 생산용 대형 플레이트까지 다양한 크기의 원형, 직사각형 및 튜브형(원통형) 형태가 포함됩니다.
핵심 통찰력은 스퍼터링 타겟의 크기와 모양이 독립적인 변수가 아니라는 것입니다. 이들은 스퍼터링 장비의 설계와 의도된 응용 분야에 의해 결정됩니다. 따라서 초점은 "표준" 크기를 찾는 것이 아니라 특정 시스템의 요구 사항을 이해하는 데 있어야 합니다.
타겟 치수가 장비별로 다른 이유
스퍼터링 타겟의 기하학적 구조는 증착 챔버의 구조 및 공정 목표와 근본적으로 연결되어 있습니다. 스퍼터링 장비 제조업체는 올바른 기능을 위해 필요한 정확한 치수를 지정합니다.
스퍼터링 시스템의 역할
소형 실험실 규모 코터부터 대규모 산업용 장비에 이르기까지 모든 스퍼터링 시스템에는 타겟이 장착되는 마그네트론 또는 음극 어셈블리라는 구성 요소가 있습니다. 이 어셈블리의 크기가 필요한 타겟의 크기를 직접적으로 결정합니다.
이 어셈블리는 타겟을 고정하고 대부분의 경우 접합된 백킹 플레이트를 통해 수냉을 제공하는 역할을 합니다.

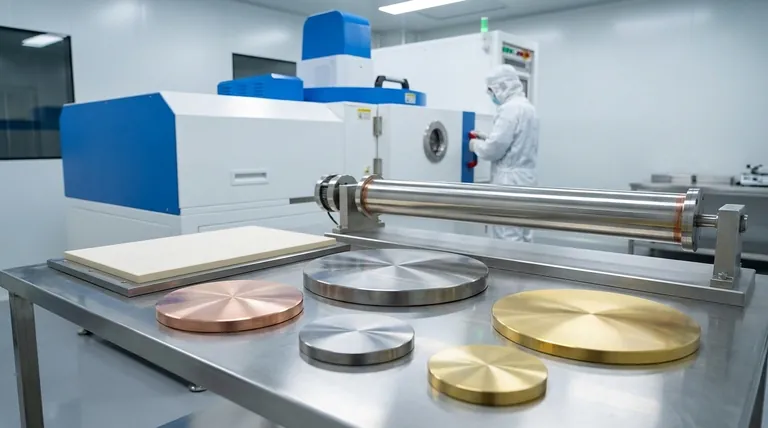

일반적인 기하학적 구성
크기는 맞춤형이지만 타겟은 일반적으로 몇 가지 일반적인 모양으로 분류되며, 각각 다른 응용 분야에 적합합니다.
- 원형 타겟: 실리콘 웨이퍼와 같은 작고 균일한 기판 코팅에 효율적이므로 연구 개발(R&D) 시스템에서 매우 일반적입니다. 실험실 환경에서는 직경 2~4인치가 일반적입니다.
- 직사각형 타겟: 크고 평평한 기판을 균일하게 코팅하는 데 사용됩니다. 건축 유리, 평판 디스플레이 또는 태양 전지와 같은 응용 분야를 생각해 보면 타겟 길이가 1미터를 초과할 수 있습니다.
- 튜브형/원통형 타겟: 고처리량의 인라인 산업 시스템에 사용됩니다. 스퍼터링 중에 회전할 수 있어 재료 활용도가 매우 높고 작동 수명이 깁니다.
크기 그 이상: 타겟의 중요 특성
타겟 재료의 품질과 특성이 최종 박막에 훨씬 더 큰 영향을 미치므로 크기에만 초점을 맞추는 것은 스퍼터링 타겟의 가장 중요한 측면을 놓치는 것입니다.
순도 및 불순물 제어
타겟 재료의 순도는 매우 중요합니다. 타겟에 존재하는 모든 불순물이나 오염 물질은 원하는 재료와 함께 스퍼터링되어 증착된 필름에 통합되어 전기적, 광학적 또는 기계적 특성을 손상시킬 수 있습니다.
밀도 및 미세 구조
균일하고 미세한 입자 구조를 가진 고밀도 타겟이 필수적입니다. 공극이 있는 저밀도 타겟은 공정 불안정 및 필름 결함을 유발할 수 있습니다. 일관된 입자 크기는 타겟 수명 동안 안정적이고 예측 가능한 스퍼터링 속도를 보장합니다.
물리적 무결성
타겟은 균열이나 공극이 없어야 합니다. 일반적으로 기계적 지지 및 열 제거를 용이하게 하는 금속 백킹 플레이트(종종 구리)에 접합됩니다. 접합 불량 또는 균열이 있는 타겟은 공정 중 과열 및 치명적인 고장을 유발할 수 있습니다.
상충 관계 이해
타겟 형상 선택에는 비용, 효율성 및 응용 요구 사항 간의 균형이 필요합니다.
재고 크기 대 맞춤형 치수
일반적인 R&D 시스템용 타겟(예: 2인치 또는 3인치 원형)은 종종 재고 품목으로 제공되어 비교적 저렴하고 신속하게 조달할 수 있습니다.
반대로, 특수 산업 장비용 대형 또는 고유한 모양의 타겟은 맞춤 제작되므로 비용이 상당히 높고 리드 타임이 길어집니다.
타겟 모양 및 재료 활용
다른 모양은 다른 수준의 효율성을 제공합니다. 평면 타겟(원형 및 직사각형)은 제조가 더 간단하고 저렴합니다.
그러나 튜브형 또는 링 모양 타겟은 비용이 더 많이 들지만 회전하여 새로운 재료를 노출시키고 평면 마그네트론 타겟에서 흔히 발생하는 깊은 "경주로" 침식 패턴을 피할 수 있으므로 훨씬 더 높은 재료 활용도를 제공할 수 있습니다.
목표에 맞는 올바른 선택
타겟 선택은 증착 시스템의 사양으로 시작하여 끝납니다.
- R&D에 중점을 두는 경우: 실험실 규모 코터 제조업체에서 정의한 작고 일반적인 원형 타겟을 사용할 가능성이 가장 높습니다.
- 대면적 산업 코팅에 중점을 두는 경우: 시스템에서 정확한 맞춤형 치수를 가진 대형 직사각형 또는 튜브형 타겟을 요구할 것입니다.
- 공정 안정성에 중점을 두는 경우: 다른 모든 요소보다 재료 품질—높은 순도, 높은 밀도 및 균일한 미세 구조—를 우선시해야 합니다.
궁극적으로 올바른 타겟은 장비의 정확한 물리적 사양과 응용 분야의 엄격한 재료 품질 요구 사항을 충족하는 타겟입니다.
요약표:
| 일반적인 타겟 모양 | 일반적인 응용 분야 | 주요 고려 사항 |
|---|---|---|
| 원형 | R&D, 실리콘 웨이퍼 코팅 | 실험실 시스템에서 일반적(예: 직경 2-4인치) |
| 직사각형 | 건축 유리, 디스플레이, 태양 전지 | 대형 평면 기판에 사용; 길이가 1미터 이상일 수 있음 |
| 튜브형/원통형 | 고처리량 산업 코팅 | 높은 재료 활용도; 사용 중 회전 |
