표준 박막 분광전기화학 셀의 경우, 일반적인 구성은 작고 광학적으로 투명한 큐벳 내에 맞도록 설계된 3전극 시스템을 포함합니다. 이 설정은 염화은 기준 전극(직경 3.8mm), 백금 와이어 보조 전극(직경 0.5mm), 그리고 6x7mm 크기의 백금 메시 작업 전극으로 구성됩니다.
이러한 전극의 특정 유형과 치수는 임의적이지 않습니다. 셀의 제한된 박막 부피 내에서 정밀하게 작동하도록 설계되어 분석물의 전기화학적 제어 및 분광학적 측정을 동시에 가능하게 합니다.

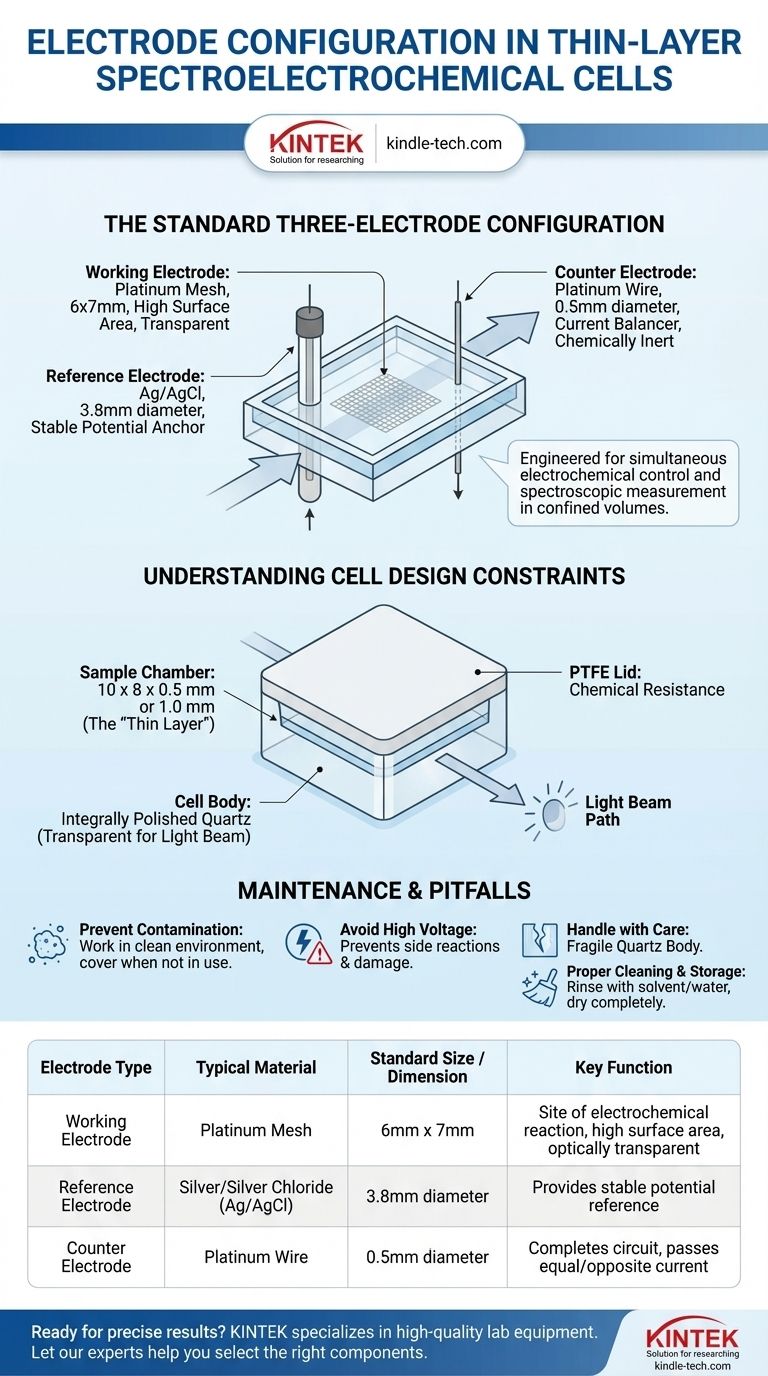

표준 3전극 구성
각 전극의 역할을 이해하는 것은 성공적인 분광전기화학 실험을 수행하는 데 필수적입니다. 각 구성 요소는 특정 속성과 셀의 물리적 제약 내에서 기능하는 능력에 따라 선택됩니다.
작업 전극: 반응의 장소
작업 전극은 관심 있는 전기화학 반응이 일어나는 곳입니다. 일반적으로 백금 메시(6x7mm)가 이 목적으로 사용됩니다.
메시 디자인은 반응을 위한 넓은 표면적을 제공하면서도 빛이 통과할 수 있을 만큼 충분히 투명하여 동시 분광 분석에 필수적입니다.
기준 전극: 안정적인 전위 기준점
기준 전극은 작업 전극의 전위가 측정되고 제어되는 안정적이고 일정한 전위를 제공합니다.
직경 3.8mm의 은/염화은(Ag/AgCl) 전극은 이러한 셀이 설계된 수성 및 비수성 시스템에서 안정성이 뛰어나 일반적으로 선택됩니다.
보조 전극: 전류 평형 장치
보조 전극은 전기 회로를 완성합니다. 작업 전극에서 흐르는 전류와 같고 반대되는 전류를 통과시킵니다.
얇은 백금 와이어(직경 0.5mm)는 화학적으로 불활성이며 작업 전극에서 연구되는 주요 반응을 방해하지 않기 때문에 사용됩니다.
셀의 설계 제약 이해
전극 치수는 박막 전기화학에 최적화된 셀 자체의 물리적 설계에 의해 결정됩니다.
"박막" 치수
설계의 핵심은 10 x 8 x 0.5 mm 또는 10 x 8 x 1.0 mm의 정밀한 슬릿 치수를 가진 샘플 챔버입니다. 이 좁은 틈은 전해질의 "박막"을 생성합니다.
이 설계는 전체 샘플 부피를 빠르고 균일하게 전기분해할 수 있도록 보장하며, 이는 많은 분광전기화학 기술의 핵심 요구 사항입니다.
재료 및 광학 특성
셀 본체는 일체형으로 연마된 석영으로 만들어져 4면이 모두 투명합니다. 이를 통해 분광광도계의 광선이 방해 없이 셀을 통과할 수 있습니다.
뚜껑은 일반적으로 폴리테트라플루오로에틸렌(PTFE)으로 만들어지는데, 이는 우수한 내화학성으로 알려진 재료로, 광범위한 용매 및 전해질과의 오염 및 반응을 방지합니다.
일반적인 문제점 및 유지보수 프로토콜
정확한 데이터를 보장하고 셀 및 구성 요소의 수명을 연장하려면 적절한 취급 및 유지보수가 중요합니다.
오염 및 손상 방지
먼지와 같은 오염 물질은 작은 부피에서 결과에 상당한 영향을 미칠 수 있습니다. 항상 깨끗한 환경에서 작업하고 사용하지 않을 때는 셀을 덮어 두십시오.
과도하게 높은 전압을 가하는 것을 피하십시오. 이는 원치 않는 부반응, 전해질 분해 또는 전극의 영구적인 손상을 유발할 수 있습니다.
적절한 세척 및 보관
실험 후에는 셀을 분리하기 전에 즉시 전원을 끄십시오. 전해질을 비우고 증류수 또는 적절한 용매로 셀과 전극을 여러 번 헹구십시오.
모든 구성 요소가 완전히 건조되었는지 확인한 후 깨끗하고 건조한 환경에 보관하십시오. 장기 보관을 위해서는 전해질을 제거하고 셀을 밀봉하여 습기와 먼지로부터 보호하십시오.
석영 본체의 취약성
석영 셀 본체는 깨지기 쉬우므로 항상 주의해서 다루어야 합니다. 한 번의 낙하 또는 충격으로 쉽게 파손되어 전체 장치를 사용할 수 없게 될 수 있습니다.
목표에 맞는 올바른 선택
실험 우선순위에 따라 분광전기화학 셀을 취급하고 유지보수하는 방법이 달라집니다.
- 신뢰할 수 있는 데이터 확보가 주요 초점인 경우: 오염을 방지하고 재현 가능한 결과를 보장하기 위해 세심한 세척과 작동 프로토콜 준수가 가장 중요합니다.
- 장비 수명 연장이 주요 초점인 경우: 깨지기 쉬운 석영 셀을 조심스럽게 다루고 전극에 대한 올바른 실험 후 건조 및 보관 절차를 따르는 데 중점을 두십시오.
- 실험 안전이 주요 초점인 경우: 부식성 전해질을 다룰 때는 항상 적절한 보호 장비를 사용하고 전기적 위험을 방지하기 위해 전극 극성을 다시 확인하십시오.
이러한 통합 구성 요소의 기능과 관리를 숙지하는 것이 성공적인 분광전기화학 분석의 핵심입니다.
요약표:
| 전극 유형 | 일반적인 재료 | 표준 크기 / 치수 | 주요 기능 |
|---|---|---|---|
| 작업 전극 | 백금 메시 | 6mm x 7mm | 전기화학 반응 부위, 높은 표면적, 광학적으로 투명 |
| 기준 전극 | 은/염화은 (Ag/AgCl) | 직경 3.8mm | 안정적인 전위 기준 제공 |
| 보조 전극 | 백금 와이어 | 직경 0.5mm | 회로 완성, 동일/반대 전류 통과 |
