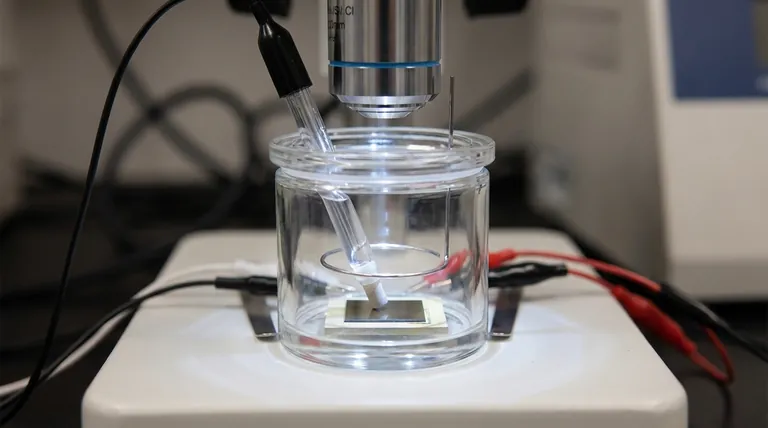

현장 라만 전기화학 셀의 표준 구성은 전기화학적 제어와 광학적 접근의 균형을 맞추도록 설계된 3전극 시스템을 사용합니다. 일반적으로 연구 대상 샘플을 작업 전극으로, 불활성 백금 와이어를 상대 전극으로, 안정적인 Ag/AgCl 전극을 기준 전극으로 사용합니다. 이 구성 요소들의 특정 기하학적 구조는 실험 중 현미경 대물렌즈가 작업 전극 표면에 초점을 맞출 수 있도록 하는 데 중요합니다.
현장 라만 전기화학의 핵심 과제는 반응을 제어하는 것뿐만 아니라, 레이저를 위한 명확하고 방해받지 않는 광학 경로를 유지하면서 이를 수행하는 것입니다. 세 전극의 설계와 배열은 이 문제를 해결하기 위해 특별히 고안되어 동시 전기화학 측정 및 분광학적 분석을 가능하게 합니다.
시스템 내 각 전극의 역할
3전극 설정은 현대 전기화학의 기초입니다. 이는 벌크 용액 저항이나 상대 전극에서 발생하는 반응과 무관하게 작업 전극의 전위를 정밀하게 제어하고 측정할 수 있도록 합니다.
작업 전극(WE): 관심 표면
작업 전극은 연구의 주요 대상입니다. 라만 분광계로 관찰하고자 하는 전기화학 반응이 일어나는 표면입니다.
백금 클립을 사용하여 샘플을 고정할 수 있지만, WE 자체는 조사 대상 물질입니다. 이는 기판(예: 금 또는 유리 탄소) 위에 증착된 촉매의 박막, 단결정 또는 고체 디스크로 압축된 분말일 수 있습니다. 그 표면은 라만 현미경의 초점에 정확히 위치해야 합니다.
상대 전극(CE): 전류 균형
상대 전극은 보조 전극이라고도 불리며, 전기 회로를 완성합니다. 이는 작업 전극에서 반응을 구동하는 데 필요한 모든 전류를 통과시켜 기준 전극을 통해 순 전류가 흐르지 않도록 합니다.
현장 셀에서 CE는 종종 백금 와이어 링입니다. 이 영리한 디자인은 현미경 대물렌즈가 링 중앙을 통해 아래의 작업 전극에 직접 초점을 맞출 수 있도록 합니다. 백금은 화학적으로 불활성이고 일반적인 전해질 반응(예: 물 분해)에 대해 높은 촉매 활성을 가지므로 실험에서 제한 요소가 되는 것을 방지하기 위해 선택됩니다.
기준 전극(RE): 안정적인 벤치마크
기준 전극은 작업 전극의 전위가 측정되고 제어되는 안정적이고 일정한 전위를 제공합니다. 이는 전기화학 측정의 고정된 영점 역할을 합니다.
은/염화은(Ag/AgCl) 전극은 수성 시스템에서 일반적이고 신뢰할 수 있는 선택입니다. RE의 팁은 전해질을 통한 전압 강하(iR 강하로 알려짐)로 인한 측정 오류를 최소화하기 위해 작업 전극에 가능한 한 가깝게 배치됩니다.
이 구성이 현장 라만 분석에 필수적인 이유
목표는 WE 표면이 전기화학 반응에 적극적으로 참여하는 동안 깨끗한 라만 신호를 얻는 것입니다. 이는 상당한 설계 과제를 제시합니다.
과제: 광학 및 전기화학의 융합
WE를 전해질에 담그고 전위를 제어해야 하지만, 레이저를 표면에 집중시키고 산란된 빛을 수집해야 합니다. 전해질, 다른 전극 및 셀 본체 자체가 모두 광 경로를 차단하거나 신호를 저하시킬 수 있습니다.
해결책: 방해받지 않는 광학 경로
일반적인 셀 설계는 위에서 아래로 명확한 시야를 만들어 이 문제를 해결합니다. 링 모양의 상대 전극과 축에서 벗어난 기준 전극 배치는 현미경 대물렌즈를 위한 열린 창을 만드는 데 함께 작동합니다.
또한 셀의 석영 창과 WE 표면 사이의 거리가 최소화됩니다. 이는 레이저가 가능한 가장 얇은 전해질 층을 통과하도록 하여 용액에 의한 신호 흡수 및 산란을 줄입니다.
절충점 이해
표준 구성은 효과적이지만, 절충점이 없는 것은 아닙니다. 신뢰할 수 있는 결과를 얻으려면 이러한 내재된 절충점을 이해해야 합니다.
전극 배치 대 측정 정확도
기준 전극 팁을 작업 전극에 매우 가깝게 배치하는 것은 iR 강하를 최소화하고 정확한 전위 제어를 보장하는 데 이상적입니다. 그러나 너무 가깝게 배치하면 전해질 흐름을 방해하거나 일부 기하학적 구조에서는 광학 경로를 부분적으로 방해할 수 있습니다.
재료 선택은 보편적이지 않음
백금은 많은 상황에서 상대 전극으로 훌륭하고 불활성인 재료입니다. 그러나 백금 이온이 용해되어 작업 전극에 재증착(오염)되거나 반응을 방해할 수 있는 경우, 흑연 막대와 같은 대안을 선택하거나 CE를 별도의 구획에 격리해야 할 수 있습니다.
작업 전극 형태 인자
표준 설명에서 언급된 "백금 클립"은 단순히 홀더입니다. 실제 작업 전극은 전기화학적으로 활성이면서 라만 현미경에 충분히 평평한 방식으로 준비되어야 합니다. 이는 분말 또는 비전도성 재료의 경우 어려울 수 있으며, 결합제와 혼합하여 펠릿으로 압축해야 할 수 있습니다.
실험에 적합한 선택하기
실험 목표에 따라 최종 설정을 결정해야 합니다. 표준 구성을 시작점으로 사용하고 필요에 따라 조정하십시오.
- 촉매 필름 연구에 중점을 둔다면: 균일한 분석 표면을 보장하기 위해 평평하고 광택이 나는 기판(예: 금, 백금 또는 유리 탄소)을 작업 전극으로 사용하십시오.
- 신호 품질 극대화에 중점을 둔다면: 작업 전극 위의 전해질 층이 가능한 한 얇게(일반적으로 <1-2mm) 유지되도록 하되, 표면이 마르지 않도록 하십시오.
- 전위 정확도에 중점을 둔다면: 레이저 경로를 물리적으로 차단하거나 표면을 가리지 않으면서 기준 전극 팁을 작업 전극에 최대한 가깝게 배치하십시오.
각 전극의 고유한 역할과 측정의 광학적 요구 사항을 이해함으로써 고품질의 의미 있는 데이터를 캡처하도록 현장 셀을 구성할 수 있습니다.
요약표:
| 전극 유형 | 일반적인 재료 | 주요 기능 | 주요 설계 고려 사항 |
|---|---|---|---|
| 작업 전극(WE) | 샘플 재료 (예: 촉매 필름) | 관심 반응이 발생하는 표면 | 평평해야 하며 현미경의 초점에 위치해야 함 |
| 상대 전극(CE) | 백금 와이어/링 | 회로 완성, 전류 균형 | 방해받지 않는 광학 접근을 위해 종종 링 모양 |
| 기준 전극(RE) | Ag/AgCl (수성) | 안정적인 전위 벤치마크 제공 | 측정 오류(iR 강하) 최소화를 위해 WE에 가깝게 배치 |
성공적인 현장 라만 실험을 위해 준비되셨습니까? 깨끗한 광학 경로와 정밀한 전기화학적 제어를 달성하려면 올바른 실험실 장비가 중요합니다. KINTEK은 전기화학 셀 및 전극을 포함한 고품질 실험실 장비 및 소모품을 전문으로 하여 귀사의 실험실의 고급 연구 요구를 충족시킵니다.
오늘 저희 전문가에게 문의하십시오 귀하의 특정 응용 분야를 지원하고 고품질의 의미 있는 데이터를 캡처하는 데 어떻게 도움을 드릴 수 있는지 논의하십시오.

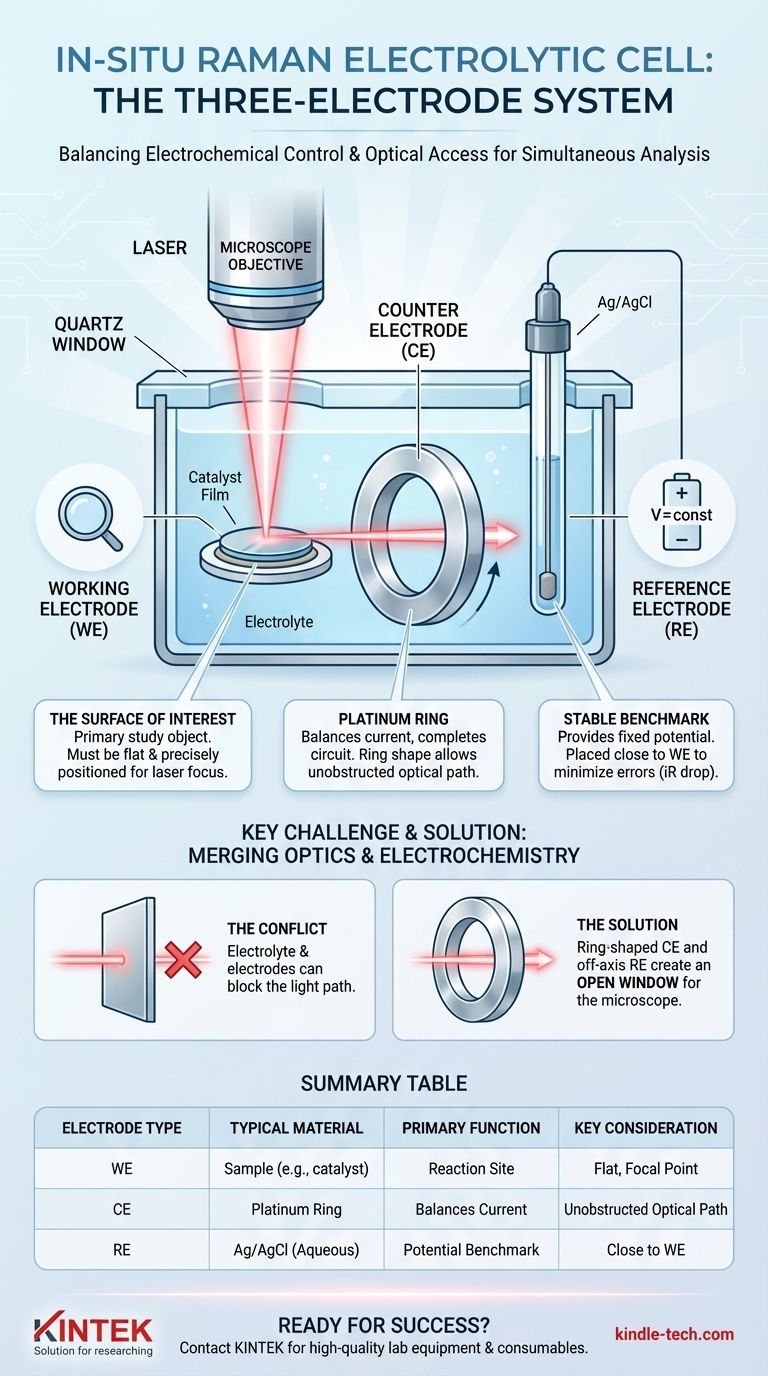

시각적 가이드
