탄소 나노튜브가 그래핀보다 "더 낫다"는 질문은 흔한 혼동의 지점이며, 그 답은 간단히 "예"가 아닙니다. 어떤 재료도 보편적으로 우수하지 않습니다. 대신, 하나는 말린 튜브이고 다른 하나는 평평한 시트인 그들의 독특한 원자 구조는 근본적으로 다른 장점을 제공합니다. 탄소 나노튜브(CNT)는 전기 배선과 같이 1차원적 특성을 요구하는 응용 분야에서 탁월하며, 그래핀의 2차원적 특성은 표면 코팅 또는 투명 전극과 같은 응용 분야에 이상적입니다.

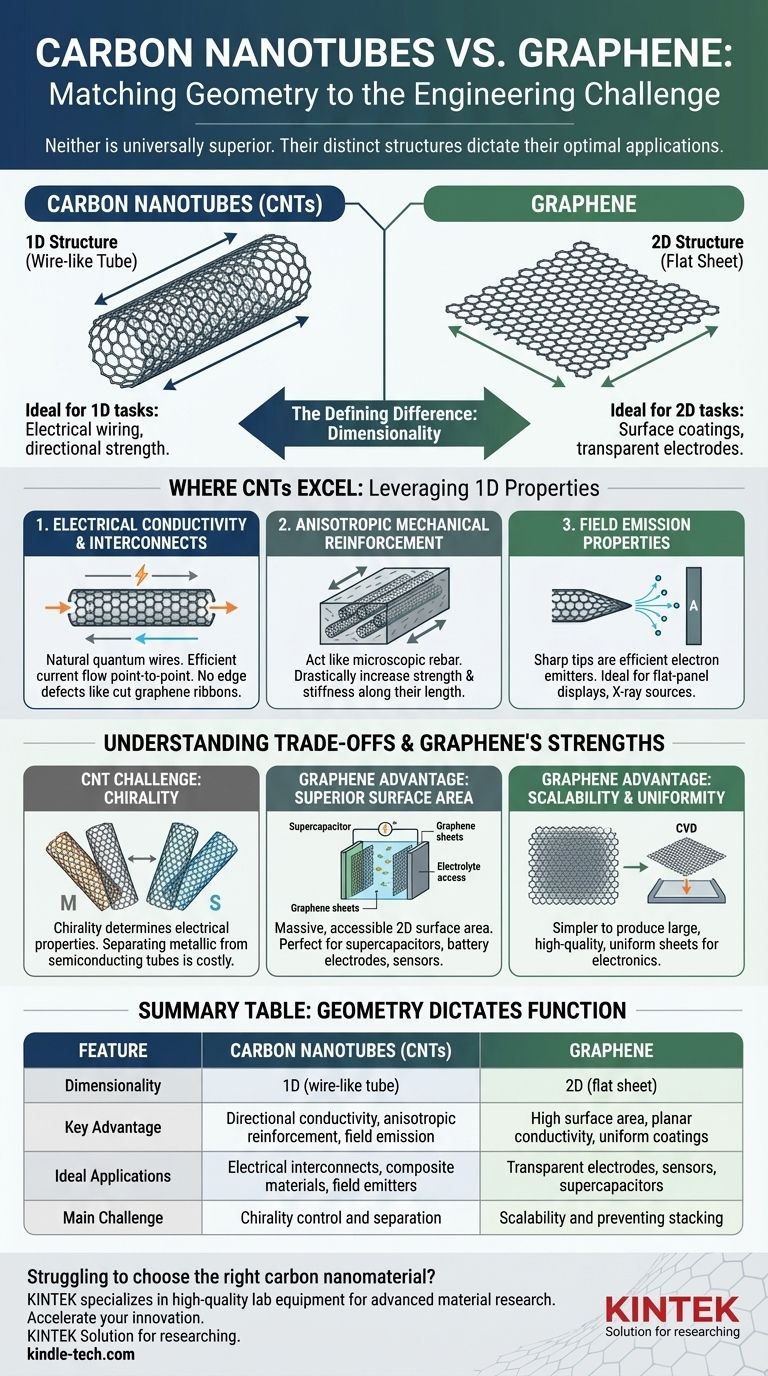

탄소 나노튜브와 그래핀 중에서 선택하는 것은 "승자"를 결정하는 것이 아니라, 재료의 형상을 엔지니어링 과제에 맞추는 것입니다. CNT는 1차원(1D) 구조를 활용하는 작업에 우수하며, 그래핀은 2차원(2D) 특성을 요구하는 작업에 탁월합니다.
결정적인 차이: 차원과 구조
그들의 용도를 이해하려면 먼저 그들의 근본적인 기하학적 차이를 이해해야 합니다. 둘 다 탄소의 동소체이지만, 그들의 모양이 그들의 기능을 결정합니다.
그래핀: 전형적인 2D 재료
그래핀은 벌집 격자로 배열된 단일의 평평한 탄소 원자 시트입니다. 사실상 2차원 재료입니다.
이 구조는 매우 높은 표면적 대 부피 비율을 제공합니다. 완벽하고 원자 두께의 평면이라고 생각하면, 모든 원자가 표면에서 상호 작용할 수 있습니다.
탄소 나노튜브: 말린 차원
탄소 나노튜브는 본질적으로 그래핀 시트가 이음새 없이 원통형 튜브로 말린 것입니다. 이 "말리는" 행위는 재료를 2D에서 1D로 변환합니다.
이러한 튜브형 구조는 전자를 가두어 파이프를 통해 흐르는 물처럼 주로 튜브의 길이를 따라 이동하게 합니다. 이는 전기적 및 기계적 특성에 심오한 영향을 미칩니다.
탄소 나노튜브가 명확한 이점을 가지는 경우
귀하의 질문은 CNT가 우수한 선택이 되는 특정 시나리오를 알고자 하는 바람을 나타냅니다. 이는 주로 와이어와 같은 1D 특성으로부터 이점을 얻는 응용 분야입니다.
전기 전도성 및 상호 연결
A 지점에서 B 지점으로 전류를 이동시키는 데 CNT는 자연스럽게 적합합니다. 그들의 구조는 완벽한 양자 와이어 역할을 합니다.
그래핀은 훌륭한 도체이지만, 2D 특성으로 인해 전류가 평면을 가로질러 흐릅니다. 그래핀으로 "와이어"를 만들려면 좁은 리본으로 패턴화하고 잘라야 하는데, 이는 가장자리 결함을 유발하고 제조를 복잡하게 만들 수 있습니다. CNT는 본질적으로 이미 와이어입니다.
이방성 기계적 보강
CNT의 탁월한 인장 강도와 높은 종횡비(길이 대 직경)는 복합 재료 보강에 이상적입니다.
고분자 매트릭스 내에 정렬되면 미세한 철근처럼 작용하여 길이를 따라 강도와 강성을 크게 증가시킵니다. 이는 이방성 효과입니다. 즉, 강도가 방향성을 가집니다. 그래핀은 평면적 또는 등방성 강도를 추가하지만, 매트릭스 내에서 쌓이거나 뭉치는 경향이 더 클 수 있습니다.
전계 방출 특성
탄소 나노튜브의 날카롭고 구부러진 끝은 전기장 하에서 전자를 방출하는 데 매우 효율적입니다. 이는 전계 방출로 알려진 특성입니다.
이로 인해 CNT는 평판 디스플레이(전계 방출 디스플레이), 새로운 X선 소스 및 진공 전자 장치와 같은 응용 분야에 매우 유용합니다. 그래핀의 평평한 표면은 이러한 이상적인 방출 지점을 가지고 있지 않습니다.
절충점 이해하기
균형 잡힌 분석은 CNT의 단점을 인정해야 합니다. 맹목적으로 선택하면 상당한 엔지니어링 문제로 이어질 수 있습니다.
카이랄성(Chirality)의 과제
그래핀 시트가 나노튜브를 형성하기 위해 "말리는" 특정 각도를 카이랄성이라고 합니다. 이 하나의 세부 사항이 CNT가 금속처럼 작동하는지 또는 반도체처럼 작동하는지를 결정합니다.
CNT를 합성하면 다양한 카이랄성이 혼합된 결과물이 생성됩니다. 금속성 튜브와 반도체성 튜브를 분리하는 것은 신뢰할 수 있는 전자 장치를 만드는 데 있어 주요하고 비용이 많이 드는 장애물이며, 이는 그래핀에는 없는 문제입니다.
그래핀의 우수한 표면적
슈퍼커패시터, 배터리 전극 및 화학 센서와 같이 거대하고 접근 가능한 표면적에 의존하는 응용 분야에서는 그래핀이 확실한 승자입니다.
그것의 개방된 2D 평면 구조는 반응물과 전해질이 전체 표면에 접근할 수 있도록 보장합니다. 나노튜브의 벽은 특히 다중벽 구조에서 접근성이 떨어집니다.
확장성 및 균일성
화학 기상 증착(CVD)과 같은 제조 공정은 높은 균일성을 가진 매우 크고 고품질의 단일층 그래핀 시트 생산을 가능하게 했습니다.
CNT 생산이 발전했지만, 산업 규모에서 길이, 직경, 특히 카이랄성을 정밀하게 제어하는 것은 여전히 더 큰 과제입니다. 이로 인해 그래핀은 특정 대면적 응용 분야에서 더 예측 가능한 재료가 됩니다.
귀하의 응용 분야에 적합한 선택하기
재료 선택은 해결하려는 특정 문제에 의해 결정되어야 합니다.
- 나노 스케일 배선, 방향성 복합 재료 또는 전계 방출기를 만드는 것이 주요 목표라면: CNT의 고유한 1D 형상과 높은 종횡비가 우수한 선택입니다.
- 투명 전도성 필름, 고표면적 센서 또는 불침투성 코팅을 개발하는 것이 주요 목표라면: 그래핀의 2D 구조, 넓은 표면적 및 평면적 특성이 더 적합한 재료입니다.
- 확장 가능하고 예측 가능한 반도체 전자 장치가 주요 목표라면: 그래핀은 혼합 카이랄성 CNT를 분리하는 비용이 많이 드는 문제를 피할 수 있으므로 통합하기가 더 간단한 경우가 많습니다.
궁극적으로 이러한 재료의 힘은 서로 대립시키는 것이 아니라, 그들의 고유한 형상을 특정 엔지니어링 과제를 해결하는 데 올바르게 적용함으로써 발휘됩니다.
요약표:
| 특징 | 탄소 나노튜브 (CNTs) | 그래핀 |
|---|---|---|
| 차원성 | 1D (와이어형 튜브) | 2D (평평한 시트) |
| 주요 장점 | 방향성 전도성, 이방성 보강, 전계 방출 | 높은 표면적, 평면 전도성, 균일한 코팅 |
| 이상적인 응용 분야 | 전기 상호 연결, 복합 재료, 전계 방출기 | 투명 전극, 센서, 슈퍼커패시터 |
| 주요 과제 | 카이랄성 제어 및 분리 | 확장성 및 쌓임 방지 |
