휴대용 코팅 두께 측정기 소개
휴대용 코팅 두께 게이지는 전기 도금, 자동차 및 산업 응용 분야를 비롯한 다양한 분야에서 품질을 보장하고 산업 표준을 준수하는 데 중요한 역할을 합니다. 이 가이드에서는 이러한 기기의 유형, 원리 및 응용 분야를 살펴보면서 이러한 기기의 복잡성에 대해 자세히 설명합니다. 또한 효과적인 사용을 위한 실용적인 팁, 성공적인 구현 사례 연구, 코팅 두께 측정의 미래 동향에 대한 통찰력도 제공합니다. 휴대용 측정기의 사용법을 숙달함으로써 독자들은 품질 관리를 개선하고 비용을 절감하며 공정을 최적화할 수 있습니다. 이 포괄적인 가이드는 코팅 두께 측정 및 품질 보증에 관련된 모든 사람에게 귀중한 자료가 될 것입니다.
휴대용 코팅 두께 게이지의 유형
휴대용 코팅 두께 게이지는 전기 도금, 자동차, 산업용 도장 등 다양한 산업 분야에서 필수적인 도구입니다. 이 측정기는 코팅 재료의 내구성과 성능에 중요한 코팅 두께를 정밀하게 측정할 수 있습니다. 휴대용 코팅 두께 측정기에는 자기, 와전류, 초음파의 세 가지 주요 유형이 있습니다. 각 방법에는 고유한 원리와 용도가 있어 다양한 재료와 코팅 유형에 적합합니다.
자기 게이지
자기 게이지는 주로 강철 및 철과 같은 자성 기판에서 비자성 코팅의 두께를 측정하는 데 사용됩니다. 이 게이지는 자기 인력 또는 자기 유도 원리로 작동합니다. 자기 인력 방식에서 게이지는 자력의 강도에 따라 프로브와 기판 사이의 거리를 측정합니다. 반면 자기 유도 방식은 코팅의 두께에 따른 자기장의 변화를 측정합니다. 자기 게이지는 매우 정확하며 기판이 강자성인 애플리케이션에 이상적입니다.
와전류 게이지
와전류 게이지는 전도성 금속 기판에서 비전도성 코팅의 두께를 측정하도록 설계되었습니다. 이 게이지는 전도성 기판에 와전류를 유도하는 전자기장을 생성하여 작동합니다. 이 전류의 세기는 프로브와 기판 사이의 거리에 반비례하므로 코팅 두께를 정확하게 측정할 수 있습니다. 와전류 게이지는 알루미늄 및 구리와 같은 비자성 금속에 적합하며 자기 게이지에 비해 정확도가 떨어집니다.
초음파 게이지
초음파 게이지는 초음파 펄스 반사 원리를 사용하여 코팅의 두께를 측정합니다. 이 게이지는 프로브에서 초음파 펄스를 방출하여 코팅을 통과하고 기판 인터페이스에 도달하면 다시 반사됩니다. 펄스가 이동하고 돌아오는 데 걸리는 시간을 측정하여 게이지가 코팅의 두께를 계산할 수 있습니다. 초음파 게이지는 다목적이며 금속, 플라스틱, 복합재 등 다양한 재료에 사용할 수 있습니다. 특히 복잡한 형상이나 다른 방법을 적용할 수 없는 경우 코팅의 두께를 측정하는 데 유용합니다.
애플리케이션 및 적합성
각 유형의 코팅 두께 게이지는 재료와 코팅 유형에 따라 특정 용도에 가장 적합합니다. 자기 게이지는 자동차 및 건설과 같이 강철 및 철 기판을 다루는 산업에 이상적입니다. 와전류 게이지는 비강자성 금속이 널리 사용되는 항공우주 및 전자 산업에 더 적합합니다. 초음파 게이지는 다양한 기판과 형상의 두께를 측정할 수 있는 다용도성 덕분에 더 광범위한 산업 분야에서 사용되고 있습니다.
결론적으로, 휴대용 코팅 두께 측정기의 선택은 기판 및 코팅 유형, 필요한 정확도, 작동 환경 등 응용 분야의 특정 요구 사항에 따라 달라집니다. 자기, 와전류 및 초음파 게이지의 원리와 응용 분야를 이해함으로써 업계는 코팅의 품질과 내구성을 보장하여 제품의 성능과 수명을 향상시킬 수 있습니다.
어플리케이션에 적합한 핸드헬드 게이지 선택하기
다양한 산업 분야에서 코팅의 품질과 성능을 보장하기 위해서는 코팅 두께 측정에 적합한 핸드헬드 측정기를 선택하는 것이 중요합니다. 게이지의 선택은 코팅 유형, 기판 재료, 필요한 정밀도 등 여러 요인에 따라 달라집니다.
코팅 및 기판 유형 이해

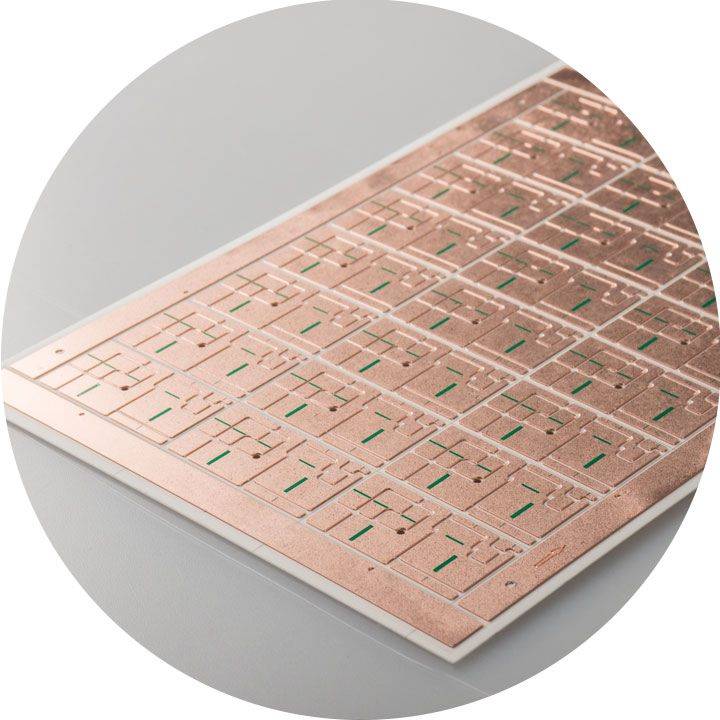

코팅마다 다른 측정 기술이 필요합니다. 예를 들어, 자성 기판의 전기 도금 재료와 금속 코팅은 자기 유도 또는 와전류 방법을 사용하여 측정할 수 있습니다. 이러한 방법은 강철 및 철과 같은 재료의 페인트, 플라스틱, 세라믹, 고무와 같은 코팅에 효과적입니다. 반면에 구리, 알루미늄 또는 아연의 에나멜 또는 고무와 같은 비자성 금속 기판의 비자성 코팅은 초음파 또는 X선 형광(XRF)과 같은 대체 측정 기술이 필요합니다.
정밀도 및 측정 범위
게이지의 정밀도는 특히 코팅 두께의 미세한 편차도 제품 성능에 큰 영향을 미칠 수 있는 산업에서 매우 중요한 요소입니다. 예를 들어 휴대용 XRF 기기는 0.001μm~50μm 두께의 금속 또는 합금 코팅을 측정할 수 있어 다양한 응용 분야에 적합합니다. 한편 초음파 두께 게이지는 초음파가 재료를 통과하는 데 걸리는 시간을 기준으로 다양한 재료의 두께를 측정하는 데 효과적입니다.
휴대성 및 사용 편의성
휴대용 측정기는 휴대성이 뛰어나 쉽게 이동하거나 탁상용 측정기 아래에 놓을 수 없는 크고 무거운 부품을 직접 측정할 수 있다는 점에서 선호됩니다. 이 기능은 특히 서비스 중 검사 및 공급망 모니터링에 유용합니다. 작동이 간편한 기기는 사용자 오류 가능성을 줄이고 측정 프로세스의 효율성을 향상시킬 수 있으므로 사용 편의성도 중요한 고려 사항입니다.
벤치탑 및 핸드헬드 XRF 기기 비교
벤치탑 및 휴대용 XRF 기기는 모두 코팅 두께와 조성을 측정할 수 있지만, 기능과 응용 분야가 다릅니다. 벤치탑 XRF 분석기는 더 높은 정밀도를 제공하며 더 두꺼운 코팅을 측정할 수 있기 때문에 복잡한 다층 코팅 응용 분야에 더 적합합니다. 전동식 샘플 스테이지와 반복 가능한 위치 측정을 위한 보정 도구와 같은 고급 기능을 장착할 수 있습니다. 그러나 휴대용 XRF 기기는 휴대성이 뛰어나 벤치탑 기기에 비해 너무 크거나 무거운 부품을 측정할 수 있는 능력이 뛰어납니다.
애퍼처 기술: 캐필러리 광학 대 콜리메이터
벤치탑 XRF 분광기에서 모세관 광학 장치와 콜리메이터 중 어떤 것을 선택할지는 분석해야 하는 부품 또는 구성 요소의 크기와 코팅 두께에 따라 달라집니다. 콜리메이터는 일반적으로 더 큰 부품이나 두꺼운 코팅에 사용되는 반면, 모세관 광학은 더 작은 부품이나 더 얇은 코팅에 더 적합합니다.
운영 고려 사항
휴대용 코팅 두께 측정기를 사용할 때는 모재의 자기 특성, 표면 곡률, 기판의 최소 두께와 같은 요소를 고려하는 것이 중요합니다. 프로브의 올바른 방향과 압력을 포함한 적절한 보정 및 작동 기술은 정확한 측정을 보장하는 데 필수적입니다.
결론적으로, 애플리케이션에 적합한 핸드헬드 측정기를 선택하려면 코팅 및 기판 유형, 필요한 정밀도, 작동 환경을 신중하게 고려해야 합니다. 이러한 요소에 부합하는 측정기를 선택하면 업계의 특정 요구 사항을 충족하는 정확하고 신뢰할 수 있는 측정을 보장할 수 있습니다.
핸드헬드 게이지의 고급 기능 및 기술

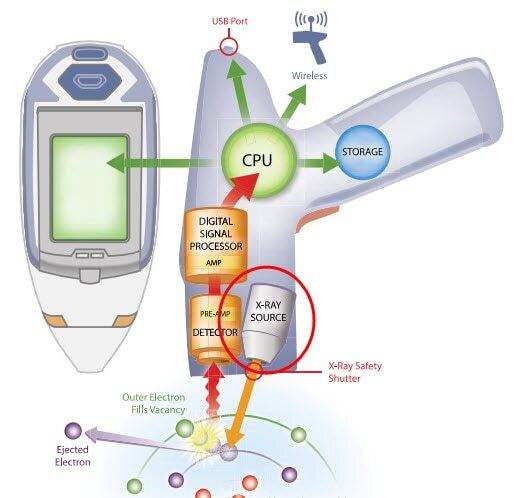

핸드헬드 게이지는 정확성과 효율성을 향상시키는 고급 기능과 기술을 제공하여 코팅 두께 측정 분야에 혁명을 일으켰습니다. 이러한 장치에 통합된 핵심 기술 중 하나는 X선 형광(XRF)입니다. XRF 기술을 사용하면 금속, 폴리머, 세라믹, 유리 등 기판 재료에 관계없이 약 0.001μm에서 50μm(0.05-2000μin) 두께 범위의 금속 또는 합금 코팅을 비파괴 검사할 수 있습니다.
벤치탑 및 핸드헬드 XRF 기기 비교
벤치탑 XRF 분광기는 소형 부품 또는 대형 부품의 특정 영역에서 단층 및 다층 코팅의 코팅 두께와 조성을 측정하는 데 이상적입니다. 고정밀 전동 샘플 스테이지, 조정 가능한 조명, 줌 가능한 카메라를 장착할 수 있어 자동화된 반복 측정 기능을 향상시킬 수 있습니다. 그러나 이러한 설정은 부품을 기기 아래에 배치해야 하므로 크거나 무거운 부품에는 적합하지 않을 수 있습니다.
반면 휴대용 XRF 기기는 휴대성이 뛰어나며 현장에서 직접 대형 부품의 코팅 두께와 조성을 측정할 수 있도록 설계되었습니다. 특히 부품을 기기로 가져오는 것이 비현실적인 서비스 중 검사 및 공급망 모니터링에 유용합니다. 휴대성이 뛰어나지만 휴대용 기기는 일반적으로 벤치탑 기기에 비해 더 얇은 코팅을 측정하기 때문에 복잡한 다층 코팅 애플리케이션에는 적합하지 않습니다.
캐필러리 광학 대 콜리메이터
벤치탑 XRF 분광기에서 모세관 광학 장치와 콜리메이터 중 어떤 것을 선택할지는 분석할 부품 또는 구성 요소의 크기와 코팅 두께에 따라 달라집니다. 원형 및 직사각형 형태로 제공되는 콜리메이터는 약 100μm(4mil)의 작은 부품에 적합하며 빠른 분석을 가능하게 하면서 정밀도를 최적화할 수 있습니다. 일반적으로 약 1~3mm의 스팟 크기를 가진 휴대용 XRF 분석기에 사용됩니다.

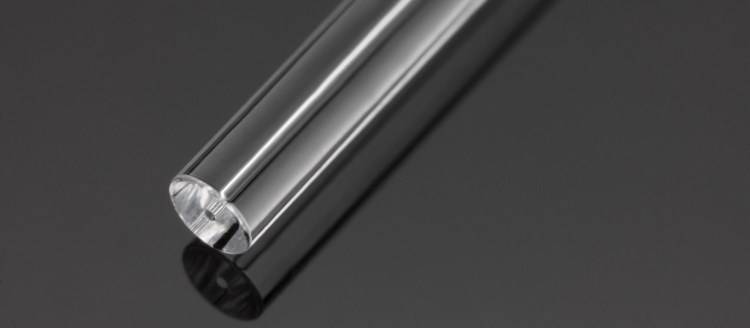

반면 모세관 광학은 100μm(4mil)보다 작은 부품과 나노미터 규모의 코팅 응용 분야에 이상적입니다. 이 광학 장치는 테이퍼 구조의 특수 유리 튜브를 사용하여 X선을 더 작은 지점에 집중시켜 미세한 테스트 지점에 대한 정밀도를 향상시킵니다. 이 기술은 얇은 코팅을 세밀하게 분석하는 데 매우 중요합니다.
전자기 유도 코팅 두께 게이지
휴대용 코팅 두께 측정기에 사용되는 또 다른 기술은 자기 유도 또는 와전류 기술을 사용하여 유기 코팅과 양극 산화막의 두께를 측정하는 전자기 유도 기술입니다. 이러한 측정기는 특히 대형 부품(약 5mm 또는 0.2인치 이상)을 측정하는 데 유용하며 XRF 분석기를 보완하는 도구로 사용할 수 있어 ASTM B499, ASTM E376 및 ASTM B244와 같은 다양한 산업 사양을 충족하는 데 도움이 될 수 있습니다.
결론
XRF, 모세관 광학, 전자기 유도와 같은 첨단 기술을 휴대용 측정기에 통합함으로써 코팅 두께 측정의 효율성과 정확성이 크게 향상되었습니다. 이러한 기술은 현장 분석을 용이하게 할 뿐만 아니라 측정이 ASTM B568, ISO 3497 및 DIN 50987과 같은 국제 표준을 준수하도록 보장합니다. 정밀하고 효율적인 코팅 분석에 대한 수요가 계속 증가함에 따라 휴대용 측정기 기술의 발전은 의심할 여지 없이 이러한 업계의 요구를 충족하는 데 중요한 역할을 할 것입니다.
핸드헬드 코팅 두께 게이지를 사용하기 위한 실용적인 팁
휴대용 코팅 두께 게이지는 다양한 표면의 드라이 필름 페인트 두께를 비파괴적으로 측정할 수 있는 코팅 산업에서 필수적인 도구입니다. 이 기기는 테스트 대상 물질을 손상시키지 않아 측정 과정이 간단하고 편리하기 때문에 특히 유용합니다. 여기에서는 이러한 측정기를 효과적으로 사용하는 방법에 대한 실용적인 조언을 살펴보고, 교정, 유지보수 및 일반적인 문제 해결과 함께 계측기의 정확성을 유지하기 위한 적절한 취급 및 보관의 중요성에 중점을 두고 설명합니다.
캘리브레이션 및 측정 정확도
코팅 두께 게이지의 정확도는 가장 중요하며, 적절한 보정은 신뢰할 수 있는 측정을 보장하기 위한 첫 번째 단계입니다. 각 게이지에는 측정할 코팅의 예상 범위와 일치하는 표준 보정 포일 또는 플레이트를 사용하는 등 보정에 대한 특정 요구 사항이 있습니다. 온도 및 습도와 같은 요인이 판독값에 영향을 미칠 수 있으므로 게이지를 사용할 장소와 유사한 환경에서 게이지를 보정하는 것이 중요합니다.
측정할 때는 테스트할 코팅과 기판에 맞는 프로브 유형을 선택하는 것이 중요합니다. 예를 들어 자성 기판의 비자성 코팅에는 자기 게이지를 사용하고, 비자성 금속 기판의 비전도성 코팅에는 와전류 게이지를 사용합니다. 프로브가 깨끗하고 이물질이 없는지 확인하면 측정 오류를 방지할 수 있습니다.
유지보수 및 문제 해결
휴대용 코팅 두께 게이지가 최적의 기능을 유지하려면 정기적인 유지 관리가 필수적입니다. 여기에는 프로브와 게이지 본체를 청소하고, 물리적 손상이 있는지 확인하고, 배터리가 양호한 상태인지 확인하는 것이 포함됩니다. 게이지가 정확한 수치를 제공하지 않는다면 재보정 또는 수리가 필요할 수 있습니다. 일반적인 문제로는 프로브 마모, 배터리 고장, 게이지 내부 부품 손상 등이 있습니다.
올바른 취급 및 보관
코팅 두께 게이지의 정확성을 유지하려면 게이지를 조심스럽게 취급하는 것이 중요합니다. 게이지를 떨어뜨리거나 강한 충격을 가하면 민감한 내부 부품이 손상될 수 있으므로 주의하세요. 게이지를 사용하지 않을 때는 직사광선이나 극한의 온도를 피해 건조하고 서늘한 곳에 보관하세요. 이렇게 하면 전자 부품의 손상을 방지하고 게이지의 수명을 연장하는 데 도움이 됩니다.
다양한 산업 분야에서의 활용

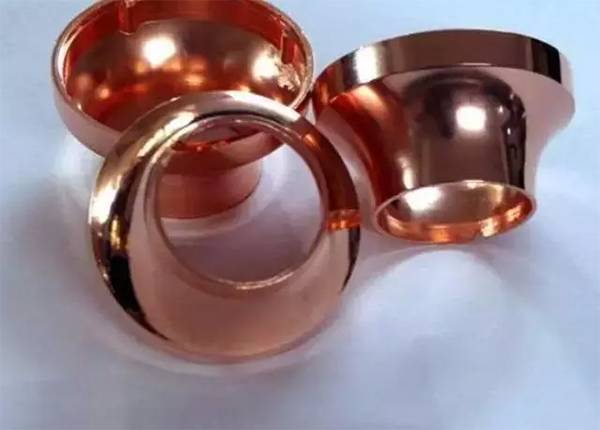

휴대용 코팅 두께 게이지는 다양한 산업 분야에서 사용되는 다용도 도구입니다. 금속 마감에서 이 게이지는 전기 도금 또는 아연 도금 코팅의 두께를 정밀하게 제어하여 완제품의 결함을 방지합니다. 자동차 산업에서는 페인트 및 파우더 코팅을 측정하는 데 사용되어 미적 외관을 보장할 뿐만 아니라 마모와 녹에 대한 중요한 표면 보호 기능을 제공합니다.
결론
결론적으로 휴대용 코팅 두께 게이지는 정확하고 신뢰할 수 있는 측정을 위해 신중한 취급, 정기적인 유지보수 및 적절한 보정이 필요한 귀중한 도구입니다. 이러한 실용적인 팁을 준수함으로써 사용자는 게이지의 효율성을 극대화하고 다양한 응용 분야에서 코팅 품질을 보장할 수 있습니다. 산업 환경이나 자동차 도장 공장에서 이러한 계측기는 코팅 표면의 무결성과 성능을 유지하는 데 중요한 역할을 합니다.
핸드헬드 코팅 두께 측정의 미래 트렌드
코팅 두께 측정 분야는 센서 기술, 데이터 분석, 다른 품질 관리 시스템과의 통합 등의 발전에 힘입어 빠르게 진화하고 있습니다. 한때 재료 조성 분석에 주로 사용되던 휴대용 합금 분석기는 이제 다양한 산업 분야에서 코팅 두께 측정에 점점 더 많이 활용되고 있습니다.
센서 기술의 발전
X선 형광(XRF) 기술이 탑재된 휴대용 합금 분석기는 코팅 두께 측정의 최전선에 서 있습니다. 이러한 장치는 금속, 플라스틱, 유리, 심지어 목재 코팅의 두께를 정확하게 측정할 수 있습니다. XRF 기술을 사용하면 비파괴 테스트가 가능하므로 테스트 재료에 손상을 주지 않고 몇 초 안에 결과를 얻을 수 있습니다. 이러한 효율성은 품질 관리가 가장 중요한 생산 환경에서 매우 중요합니다.
최근 모세관 광학 및 콜리메이터와 같은 애퍼처 기술의 발전으로 휴대용 XRF 분석기의 정밀도와 다용도성이 향상되었습니다. 모세관 광학은 나노미터 단위의 코팅 분석에 특히 효과적이어서 높은 정밀도가 요구되는 응용 분야에 이상적입니다. 반대로 콜리메이터는 다양한 스팟 크기를 제공하여 더 큰 부품이나 영역에 대한 정밀도를 최적화합니다.
품질 관리 시스템과의 통합
핸드헬드 코팅 두께 측정 장치를 광범위한 품질 관리 시스템과 통합하는 것은 중요한 추세입니다. 이제 이러한 장치는 데이터 관리 시스템과 원활하게 인터페이스할 수 있어 여러 생산 단계에서 코팅 두께를 실시간으로 모니터링하고 분석할 수 있습니다. 이러한 통합은 코팅 공정의 효율성을 향상시킬 뿐만 아니라 ASTM B568, ISO 3497, DIN 50987과 같은 산업 표준을 준수할 수 있도록 보장합니다.
데이터 분석 및 보고
데이터 분석 도구의 발전으로 코팅 두께 데이터를 해석하고 활용하는 방식이 변화하고 있습니다. 최신 휴대용 분석기에는 데이터를 분석하고 보고서를 생성하며 코팅 두께의 추세나 이상 징후를 식별할 수 있는 정교한 소프트웨어가 탑재되어 있습니다. 이 기능은 예측 유지보수 및 공정 최적화에 매우 유용하며, 제조업체가 제품 품질에 영향을 미치기 전에 잠재적인 문제를 사전에 해결할 수 있도록 도와줍니다.
전자기 유도 게이지
XRF 기술을 보완하는 전자기 유도 게이지는 코팅 두께를 측정하는 또 다른 방법으로, 특히 대형 부품에 적합합니다. 이 측정기는 자기 유도 또는 와전류 기술을 사용하여 유기 코팅 및 양극 산화 처리된 층의 두께를 측정합니다. 이러한 측정기를 XRF 분석기와 통합하면 다양한 재료와 응용 분야에서 코팅 두께 측정을 위한 종합적인 솔루션을 제공합니다.
미래 전망
앞으로 휴대용 코팅 두께 측정의 미래는 소형화, 자동화, 연결성 측면에서 더욱 발전할 것으로 보입니다. 센서 기술의 혁신은 측정의 정확성과 속도를 지속적으로 향상시킬 것이며, 향상된 연결성은 제조 공정 및 품질 관리 시스템과의 보다 정교한 통합을 가능하게 할 것입니다.
결론적으로, 휴대용 코팅 두께 측정 기술의 진화는 산업 품질 관리의 역동적인 특성을 보여주는 증거입니다. 이러한 장치가 더욱 정교해지고 통합됨에 따라 다양한 산업 분야에서 코팅 제품의 품질과 신뢰성을 보장하는 데 점점 더 중요한 역할을 하게 될 것입니다.
결론 및 권장 사항
결론적으로, 마스터링핸드헬드 코팅 두께 게이지를 마스터하는 것은 다양한 산업에서 품질과 효율성을 보장하는 데 필수적입니다. 다양한 유형의 게이지를 이해하고, 특정 용도에 적합한 게이지를 선택하고, 고급 기능과 기술을 활용함으로써 기업은 정확하고 신뢰할 수 있는 코팅 두께 측정을 달성할 수 있습니다. 휴대용 측정기 사용에 대한 실용적인 팁과 모범 사례를 구현하고 사례 연구를 통해 배우고 미래 트렌드에 대한 정보를 파악하면 코팅 두께 측정 역량을 더욱 향상시킬 수 있습니다. 더 깊은 이해를 원하시는 분들은 해당 주제에 대한 리소스를 더 읽고 살펴보는 것을 추천합니다.
