전기화학에서 우리는 전해질의 순도에 집착합니다. 우리는 작업 전극을 꼼꼼하게 연마합니다. 우리는 전위차계를 밀리볼트 단위로 보정합니다.
하지만 우리는 종종 이 모든 혼돈을 함께 유지하는 단일 구성 요소를 무시합니다: 뚜껑.
단순한 플라스틱 조각처럼 보일 수 있습니다. 실제로는 전해조 뚜껑은 제어된 환경과 외부 세계의 엔트로피 사이의 인터페이스입니다. 그것은 3전극 시스템의 사령부입니다.
뚜껑이 실패하면-구경이 헐거워지거나, 밀봉이 손상되거나, 레이아웃이 어색한 기하학적 구조를 강요하면-실험이 실패합니다. 요란하게가 아니라, 산소 오염이나 IR 강하의 조용하고 서서히 퍼지는 오류로 말입니다.
표준 뚜껑 뒤에 숨겨진 엔지니어링 논리와 "표준"에 의존하는 것이 종종 위험한 가정인 이유를 설명합니다.
보편적 표준의 신화

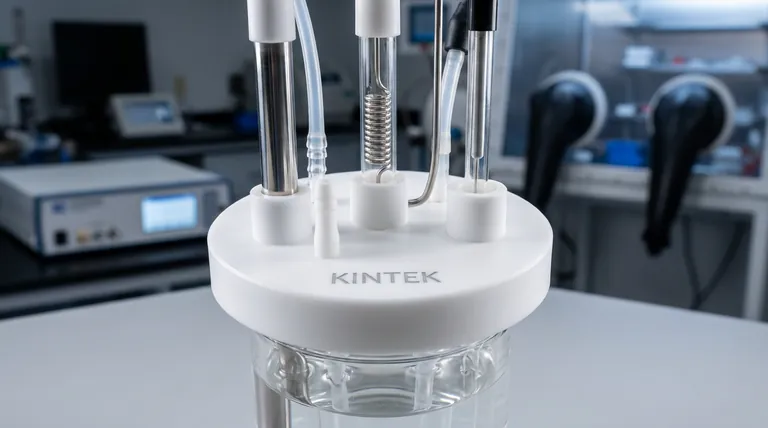

공급업체에 "표준" 다기능 전해조 뚜껑을 요청하면 특정 좌표에 구멍이 뚫린 PTFE(테플론) 디스크를 받을 가능성이 높습니다.
이것에 대한 전 세계적인 ISO 표준은 없습니다. 그러나 관례는 고전적인 3전극 설정을 수용하도록 설계된 두 가지 특정 치수를 중심으로 통합되었습니다.
주요 지지대: Φ6.2mm
일반적으로 이 크기의 포트 두세 개를 찾을 수 있습니다. 그것들은 실험의 구조적 앵커입니다.
- 목적: 전극 본체를 수용합니다.
- 적합성: 표준 작업 전극(WE), 상대 전극(CE), 기준 전극(RE)입니다.
- 왜 6mm인가? 이 직경은 전극 샤프트를 구부림 없이 지지할 만큼 견고하면서도 뚜껑의 구조적 무결성을 유지하기에 충분히 작습니다.
보조 포트: Φ3.2mm
이것들은 물류 지원입니다. 표준 뚜껑에는 일반적으로 두 개가 있습니다.
- 목적: 가스 관리 및 감지.
- 적합성: 가스 입출력 튜브(질소 또는 아르곤 퍼징용) 또는 러긴 모세관입니다.
- 중요한 이유: 이것이 없으면 용해된 산소를 제거할 수 없어 환원 실험이 무효화됩니다.
PTFE의 엔지니어링 로맨스
재료 선택은 우연이 아닙니다. 뚜껑은 거의 보편적으로 폴리테트라플루오로에틸렌(PTFE)으로 가공됩니다.
이것은 이 응용 분야에서 엔지니어의 꿈의 재료입니다. 화학적으로 불활성이므로 반응에 참여하지 않습니다. 소수성이므로 전해질이 스며드는 것을 방지합니다. 압축 밀봉을 형성하기에 충분히 부드러우면서도 무거운 전극을 제자리에 고정할 만큼 충분히 단단합니다.
"표준" 함정
심리적 함정은 다음과 같습니다: "표준"이 "보편적 호환성"을 의미한다고 가정합니다.
그렇지 않습니다.
연구원은 고가의 회전 디스크 전극(RDE)을 구입했지만 샤프트에 10mm 포트가 필요하다는 것을 발견할 수 있습니다. 또는 약간 큰 이중 접합 기준 전극을 사용할 수 있습니다.
6.3mm 전극을 6.2mm 포트에 강제로 끼우면 장비가 손상됩니다. 6.0mm 전극을 6.2mm 포트에 넣으면 틈이 생깁니다.
불활성 분위기 상자에서 그 틈은 산소에게 열린 문입니다. 휘발성 용매 실험에서는 전해질이 빠져나가는 경로입니다.
일반적인 불일치
- 러긴 모세관: IR 강하를 최소화하기 위해 작업 전극에 가깝게 정확한 위치가 필요한 경우가 많습니다. 표준 포트 배치가 너무 멀리 떨어져 있을 수 있습니다.
- 가스 튜브: 입구 포트가 올바르게 배치되지 않으면 가스 방울이 전극 표면에 축적되어 데이터에 노이즈가 발생할 수 있습니다.
- 다중 작업 전극: 일부 고급 부식 연구에서는 배열 전극이 필요하므로 3포트 표준 뚜껑이 쓸모없게 됩니다.
전략적 선택: 기하학의 기능
뚜껑을 덮개로 보지 마십시오. 사용자 정의 가능한 플랫폼으로 보십시오. 실험 설계는 뚜껑 구성에 의해 결정되어야 하며, 그 반대가 되어서는 안 됩니다.
| 기능 | 표준 구성 | 맞춤 설정 시기 |
|---|---|---|
| 주요 포트 | 2-3 x Φ6.2mm | RDE, 대형 기준 전극 또는 전극 배열을 사용할 때. |
| 가스 포트 | 2 x Φ3.2mm | 특정 버블링 기하학이 필요하거나 추가 센서 프로브가 필요한 경우. |
| 재료 | PTFE (흰색) | 광전기화학을 위해 광학 투명성이 필요한 경우 (석영/유리 뚜껑). |
결론
잡음이 많은 전압-전류 곡선과 출판 가능한 결과 사이의 차이는 종종 단 1밀리미터의 허용 오차입니다.
"표준" Φ6.2mm 및 Φ3.2mm 구성은 80%의 사용 사례를 다룹니다. 그것은 훌륭하고 시간 테스트를 거친 레이아웃입니다. 그러나 나머지 20%인 최첨단 연구에는 제약이 됩니다.
KINTEK에서는 장비가 과학에 적응해야 한다고 믿습니다. 표준 교체품이 필요하든 복잡한 전기화학 시스템을 위한 맞춤형 토폴로지가 필요하든, 우리는 인터페이스를 설계하여 귀하가 반응에 집중할 수 있도록 합니다.
전문가에게 문의하기를 통해 셀 뚜껑이 실험 체인의 가장 강력한 연결 고리가 되도록 하십시오.

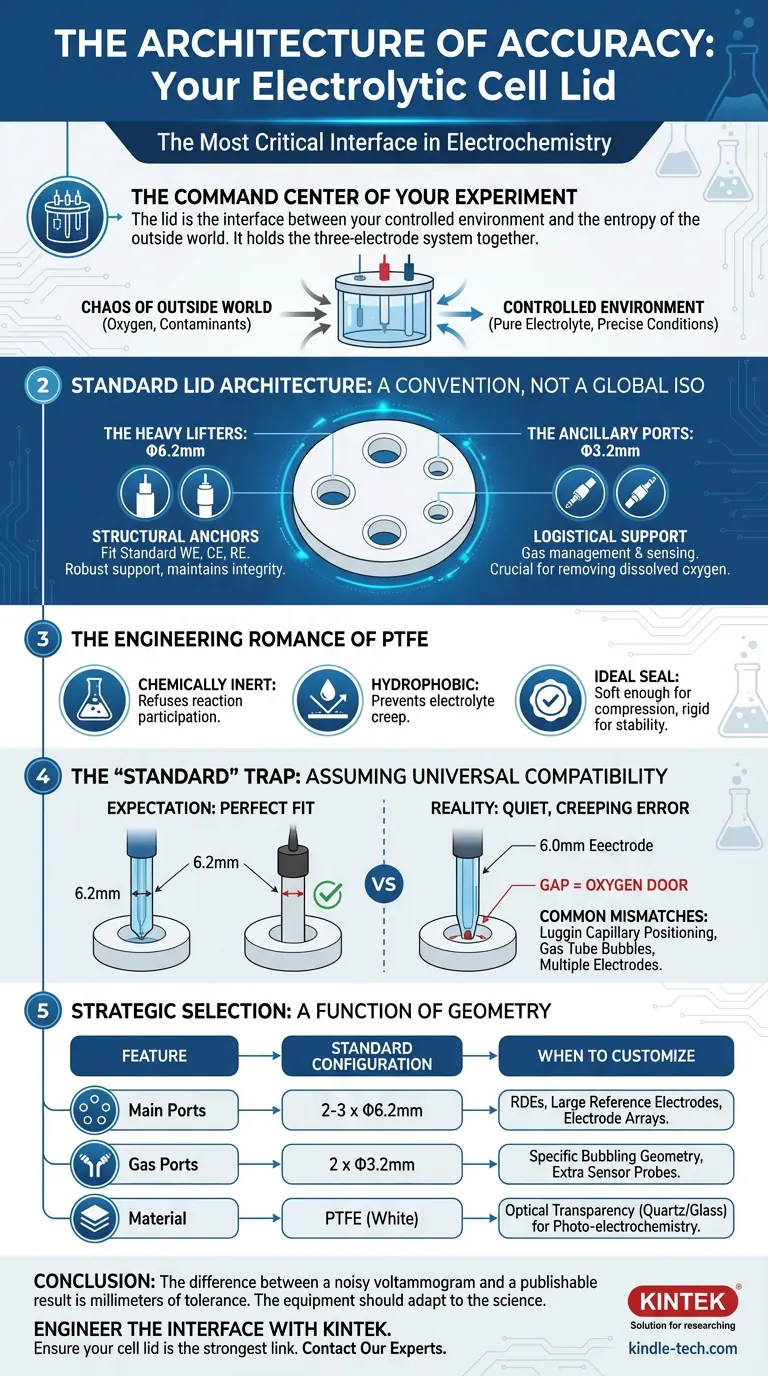

시각적 가이드
