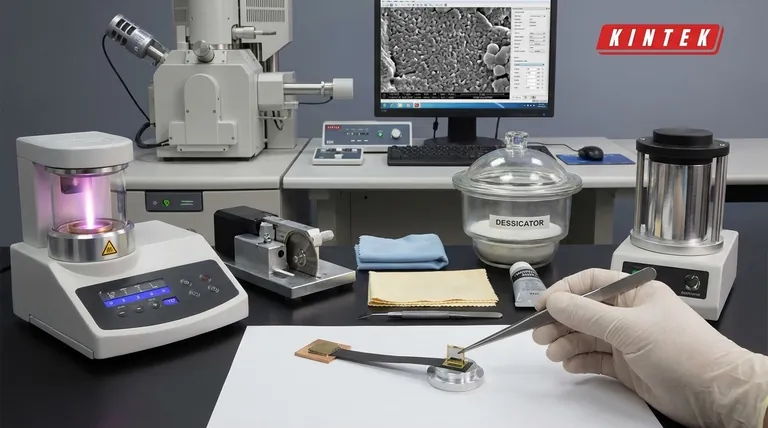

SEM 분석을 위한 샘플은 어떻게 준비하나요? 매번 선명하고 정확한 이미지를 얻는 방법

주사 전자 현미경(SEM)을 위한 샘플을 올바르게 준비하는 것은 두 가지 근본적인 요구 사항에 중점을 둡니다. 샘플이 현미경 챔버에 맞도록 물리적으로 크기를 조정하고, 이미지 왜곡을 유발하는 전하 축적을 방지하기 위해 전기적으로 전도성을 갖도록 하는 것입니다. 본질적으로 전도성이 없는 재료의 경우, 이는 대부분 표면에 얇은 전도성 코팅을 적용하여 이루어집니다.

SEM 샘플 준비의 핵심 목표는 전자빔을 위한 물리적으로 안정적이고 전기적으로 전도성 있는 대상을 만드는 것입니다. 이는 전기적 전하 축적 및 샘플 움직임으로 인한 이미징 아티팩트를 방지하며, 이는 저품질 결과의 가장 흔한 원인입니다.

SEM 샘플 준비의 두 가지 기둥

효과적인 준비는 단일하고 복잡한 절차가 아니라 두 가지 기본적인 물리적 원리를 충족시키는 것입니다. 이를 올바르게 수행하는 것이 명확하고 정확한 이미지를 얻는 데 필수적입니다.

기둥 1: 물리적 크기 조정 및 안정성

샘플은 무엇보다도 SEM의 진공 챔버 안에 맞아야 합니다. 이는 명백해 보이지만, 초기 준비 단계를 결정하는 엄격한 물리적 제약입니다.

대부분의 SEM 챔버는 최대 수평 치수가 약 10cm (100mm)이고 수직 높이가 40mm를 넘지 않도록 수용합니다.

결정적으로, 샘플은 일반적으로 접착성 탄소 탭 또는 에폭시를 사용하여 시편 스텁에 단단히 장착되어야 합니다. 분석 중 미세한 움직임이라도 발생하면 흐릿하고 사용할 수 없는 이미지가 생성됩니다.

기둥 2: 전기 전도성

SEM은 샘플 위로 집중된 전자빔을 스캔하여 작동합니다. 선명한 이미지를 얻으려면 이 전자들이 전기적 접지로 가는 경로를 가져야 합니다.

금속과 같은 전도성 재료에서는 이것이 자연스럽게 발생합니다. 그러나 절연 샘플(예: 폴리머, 세라믹, 생물학적 시료)에서는 전자가 표면에 축적됩니다.

"충전(charging)"이라고 알려진 이 현상은 입사 전자빔을 편향시켜 심각한 이미지 왜곡, 밝은 반점 및 세부 정보 손실을 유발합니다.

이를 방지하기 위해 절연 샘플은 얇은 전도성 재료 층으로 코팅됩니다. 이 코팅은 전자가 충격 지점에서 접지된 시편 스텁으로 이동하는 경로를 제공하여 전하를 중화시킵니다.

흔한 함정과 주요 결정

단순히 단계를 따르는 것만으로는 충분하지 않습니다. 잠재적인 문제를 이해하고 특정 샘플에 맞는 올바른 선택을 하는 것이 좋은 분석과 나쁜 분석을 구분합니다.

충전 아티팩트 문제

절연 샘플이 제대로 코팅되지 않으면 이미지에 뚜렷하고 방해가 되는 아티팩트가 나타납니다.

이들은 종종 매우 밝고 번진 영역으로 나타나거나 화면을 가로질러 이동하는 수평 띠로 나타납니다. 이는 샘플의 전도성이 불충분하다는 명확한 지표입니다.

올바른 전도성 코팅 선택

샘플을 전도성으로 만드는 가장 일반적인 방법은 스퍼터 코팅입니다. 재료의 선택은 매우 중요하며 분석 목표에 따라 달라집니다.

금 또는 금-팔라듐 합금의 얇은 층은 미세한 입자의 고전도성 필름을 생성하므로 일반적인 고해상도 이미징에 탁월합니다.

그러나 원소 분석(예: EDS/EDX)을 수행할 계획이라면 탄소 코팅이 선호되는 방법입니다. 금 자체의 신호가 실제 샘플 내의 원소 신호와 간섭하여 가릴 수 있기 때문입니다.

샘플에 맞는 올바른 선택

준비 전략은 샘플 재료와 분석 목표에 따라 직접 결정되어야 합니다.

• 샘플이 본질적으로 전도성인 경우(예: 금속 합금): 주요 초점은 단순히 올바른 크기로 자르고 시편 스텁에 단단히 장착하는 것입니다.
• 샘플이 비전도성이고 목표가 고해상도 이미징인 경우: 얇은 전도성 코팅을 적용해야 하며, 금 또는 금-팔라듐이 표준 선택입니다.
• 샘플이 비전도성이고 목표가 원소 분석인 경우: 결과에 방해가 되는 신호 간섭을 방지하기 위해 탄소 코팅을 사용해야 합니다.

물리적 안정성과 전기 전도성이라는 핵심 요구 사항을 해결함으로써 샘플 준비가 명확하고 정확하며 통찰력 있는 분석을 가능하게 합니다.

요약표:

준비 단계	주요 고려 사항	목적
물리적 크기 조정	최대 크기 ~10cm x 40mm	SEM 챔버에 샘플이 맞도록 보장
안전한 장착	접착성 탄소 탭 또는 에폭시 사용	샘플 움직임 및 흐릿한 이미지 방지
전도성 코팅	이미징용 금; EDS/EDX용 탄소	충전 아티팩트 및 신호 간섭 방지
