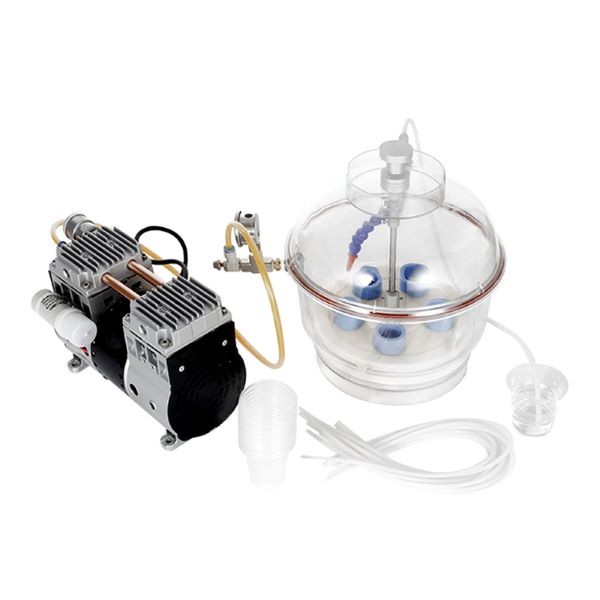

샘플 준비용 진공 냉간 마운팅 머신

응용 분야: 첨단 실험실 분석을 위한 정밀 샘플 준비

진공 냉간 마운팅 머신은 특히 다공성, 취약성 또는 불규칙한 모양의 재료 샘플 준비에서 중요한 문제를 해결하도록 설계되었습니다. 주요 응용 분야는 금속학, 전자 및 산업 고장 분석을 위한 고품질의 공극 없는 마운트를 만드는 것입니다.

주요 응용 분야:

• 회로 기판 검사: 섬세한 마이크로 전자 부품의 완벽한 캡슐화를 보장하여 솔더 조인트, 트레이스 및 적층 구조의 정밀한 단면 분석을 가능하게 합니다.
• 고장 분석: 열로 인한 왜곡을 유발하지 않고 균열에 민감한 샘플(예: 파손된 금속 부품 또는 복합 재료)을 준비하는 데 이상적입니다.
• 지질 및 세라믹 연구: 다공성 광석, 세라믹 및 스프레이 코팅을 효과적으로 침투시켜 연삭 및 연마 중에 구조적 무결성을 보존합니다.
• 항공 우주 및 자동차 재료: 섬유질 또는 적층 구조의 공극을 제거하여 복합 재료, 주물 및 터빈 블레이드 코팅을 현미경 검사를 위해 준비합니다.
• 제조 품질 관리: 염료와 함께 사용하여 주조 부품, 용접 조인트 또는 3D 인쇄 부품의 미세 균열, 기공 또는 박리를 감지합니다.

이 기계는 기존의 열간 마운팅 방법이 샘플 무결성을 손상시킬 수 있는 시나리오에서 뛰어납니다. 재료 과학, 전자 제조 또는 산업 R&D를 전문으로 하는 실험실에서는 SEM/EDS, FTIR 분광법 또는 야금 현미경 검사를 위한 샘플 준비에 필수적입니다.

기능: 탁월한 효율성을 위한 고급 엔지니어링

진공 냉간 마운팅 머신은 견고한 구조와 지능적인 설계를 결합하여 마운팅 프로세스를 간소화합니다.

핵심 기능:

• 8개 스테이션 동시 처리: Φ205mm 회전 디스크를 사용하여 단일 사이클에서 여러 샘플을 마운트하여 배치 분석의 처리 시간을 대폭 단축합니다.
• 정밀 진공 제어: -0.08MPa의 진공 수준을 달성하여 샘플과 수지 혼합물을 철저히 탈기하여 최종 마운트의 기포 형성을 방지합니다.
• 양방향 회전 시스템: 전진/후진 회전 진공 챔버는 수지 분포를 균일하게 하여 각도 또는 오목한 시편에 중요합니다.
• 산업용 등급 부품: 오일 프리 진공 펌프는 클린룸 환경에서 오염 위험을 제거하면서 일관된 성능을 유지합니다.
• 적응형 몰드 호환성: 10mm ~ 50mm 직경의 시편을 위한 표준 및 맞춤형 마운팅 컵(6개 포함)을 수용합니다.

이 기계의 컴팩트한 공간(350×350×380mm)과 14kg의 무게는 벤치탑 사용에 적합하며, Φ280×330mm 챔버는 대규모 산업 부품을 수용합니다.

원리: 과학적으로 최적화된 캡슐화 프로세스

이 기계는 검증된 3단계 진공 함침 방법론으로 작동합니다.

작업 워크플로:

1. 진공 탈기: 샘플 기공 및 수지 혼합물에서 갇힌 공기를 제거하여 99.9%의 공극을 제거합니다.
2. 대기압 침투: 101.3kPa의 대기압을 활용하여 수동 방법으로는 도달할 수 없는 마이크로미터 이하의 공동으로 수지를 주입합니다.
3. 제어된 중합: 경화 중에 최적의 압력을 유지하여 수지 수축 또는 박리를 방지합니다.

이 물리 기반 접근 방식은 다음을 완벽하게 캡슐화합니다.

• 폭 0.1μm 이하의 미세 균열
• 다층 PCB 비아 및 스루홀
• 주조 합금의 상호 연결된 기공
• 지질 샘플의 균열 네트워크

열 응력 및 기계적 진동을 제거함으로써 이 공정은 정확한 분석 결과를 위해 중요한 섬세한 나노 구조를 보존합니다.

장점: 분석 정확도를 위한 혁신적인 이점

기존 마운팅 기술과 비교하여 이 시스템은 워크플로 효율성과 데이터 신뢰성에서 측정 가능한 개선을 제공합니다.

전략적 이점:

• 75% 시간 단축: 단일 샘플 방식 대비 8개 시편 동시 처리.
• 100% 반복 가능한 조건: 프로그래밍 가능한 진공/압력 사이클은 ISO 17025 준수를 위해 배치 간 일관성을 보장합니다.
• 우수한 가장자리 보존: EBSD 분석을 위해 연삭 인터페이스에서 중요한 특징을 유지합니다.
• 다중 재료 호환성: 다양한 응용 분야를 위해 에폭시, 아크릴 및 폴리에스터 수지와 함께 작동합니다.
• 비용 효율성: 최적화된 함침으로 수지 폐기물을 40% 줄입니다(수동 방식 대비).

FTIR 분광법 사용자의 경우, 이 기계는 광학 등급 표면을 가진 균일한 전송 펠릿을 생성하여 흡수 측정에서 CV <2%를 달성합니다. 불규칙한 시편을 처리하는 능력은 귀중한 재료의 절단 폐기물을 최소화합니다. 이는 희귀 지질 샘플 또는 프로토타입 전자 제품에 중요한 이점입니다.

특정 샘플 준비 문제에 대한 맞춤화 옵션을 논의하려면 기술 팀에 문의하십시오.

기술 사양
