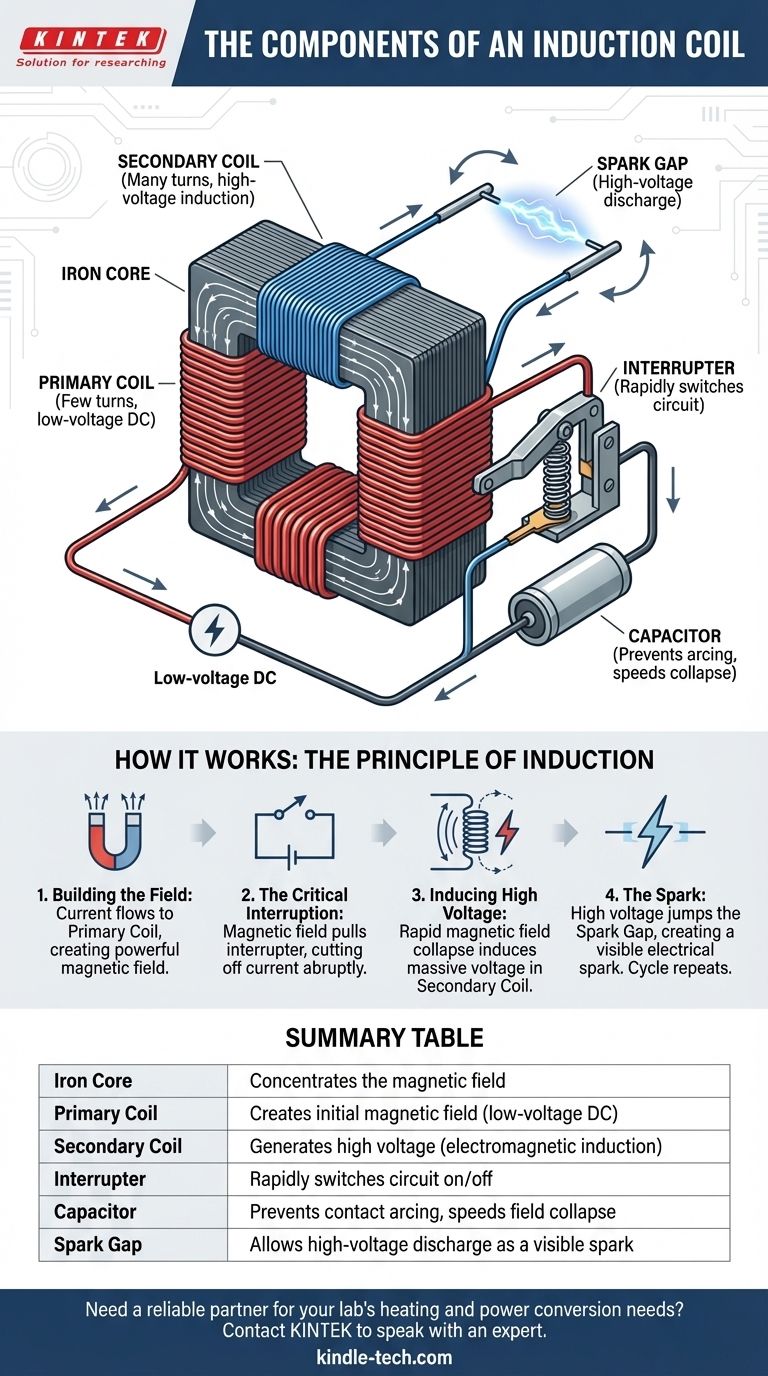

고전적인 인덕션 코일은 본질적으로 6가지 핵심 구성 요소로 이루어진 시스템입니다. 이들은 철심, 1차 코일, 2차 코일, 차단기(interrupter), 커패시터, 그리고 스파크 갭입니다. 이 부품들은 함께 전기 변압기처럼 작동하여 저전압 직류(DC)를 전기 스파크를 생성할 수 있는 초고전압 펄스로 변환합니다.
인덕션 코일은 단순한 코일 하나가 아니라 완전한 전기기계 시스템입니다. 이 장치의 독창성은 차단기라고 불리는 간단한 스위치를 사용하여 자기장을 빠르게 구축하고 붕괴시켜, 이로 인해 두 번째 코일에 막대한 전압을 유도하는 데 있습니다.
핵심 구성 요소와 그 역할
인덕션 코일이 어떻게 작동하는지 이해하려면 먼저 각 개별 부품의 기능을 이해해야 합니다. 이들은 고전압 방전을 초래하는 일련의 사건을 형성합니다.
철심 (The Iron Core)
연철심은 장치의 중앙에 위치합니다. 이의 유일한 목적은 1차 코일에서 생성된 자기장 선속을 집중시켜, 공기 중에서만 있을 때보다 자기장을 훨씬 더 강하게 만드는 것입니다.
1차 코일 (The Primary Coil)
이 코일은 철심 주위에 감긴 적은 수의 감김(수십 또는 수백 회)으로 이루어진 두꺼운 구리선으로 구성됩니다. 저전압 DC 전원에 연결됩니다. 전류가 흐를 때 초기 자기장을 생성하는 역할을 합니다.
2차 코일 (The Secondary Coil)
1차 코일 바로 위에 감겨 있는 2차 코일은 매우 얇은 구리선으로 엄청나게 많은 수의 감김(수천 회)으로 만들어집니다. 이곳에서 전자기 유도를 통해 고전압이 생성됩니다. 2차 코일과 1차 코일 사이의 높은 감김 비율이 전압을 증폭시키는 요인입니다.
차단기 (The Interrupter, "심장 박동")
차단기는 중요한 스위칭 메커니즘입니다. 고전적인 설계에서 이것은 종종 접점이 있는 스프링식 암(arm) 형태의 전기기계 장치입니다. 전류가 흐르면 코어가 전자석이 되어 암을 끌어당겨 회로를 끊습니다. 이것이 전체 과정에서 가장 중요한 동작입니다.
커패시터 (The Capacitor)
커패시터(역사적으로는 라이덴 병)는 차단기 접점과 병렬로 배선됩니다. 이 장치에는 두 가지 임무가 있습니다. 차단기가 열릴 때 발생하는 에너지 급증을 흡수하여 접점에서 손상을 주는 스파크를 방지하고, 자기장이 가능한 한 빨리 붕괴되도록 도와 출력 전압을 최대화합니다.
구성 요소들이 함께 작동하는 방식: 유도 원리
구성 요소들은 전자기 유도 원리에 기반한 빠르고 순환적인 과정으로 기능합니다.
1단계: 자기장 형성
전원이 켜지면 전류가 전원에서 차단기의 접점을 거쳐 1차 코일로 흐릅니다. 이로 인해 강력한 자기장이 생성되며, 이는 철심에 의해 집중됩니다.
2단계: 결정적인 차단
자기장이 형성됨에 따라 철심은 강력한 전자석이 됩니다. 이 자석이 차단기의 암을 끌어당겨 전기 접촉을 끊습니다. 1차 코일로의 전류 흐름이 갑자기 차단됩니다.
3단계: 고전압 유도
전류의 갑작스러운 중단은 자기장을 즉시 붕괴시킵니다. 패러데이의 유도 법칙에 따라, 빠르게 변화하는 자기장은 근처의 모든 코일에 전압을 유도합니다. 2차 코일은 수천 배 더 많은 감김을 가지고 있기 때문에, 이 붕괴하는 장은 그 위에 매우 높은 전압을 유도합니다.
4단계: 스파크
이 막대한 전압(수만 볼트)은 공기를 이온화하고 스파크 갭을 가로질러 뛰어넘을 만큼 강력하여 눈에 보이는 전기 스파크를 생성합니다. 자기장이 붕괴되면 차단기의 암이 다시 튀어 오르고 회로가 다시 연결되며, 이 전체 주기가 초당 여러 번 반복됩니다.
절충점 및 현대적 변형 이해하기
고전적인 인덕션 코일 설계는 상당히 발전했습니다. 이 설계의 한계를 이해하면 현대 버전이 다른 이유를 명확히 알 수 있습니다.
고전적 코일 대 현대적 코일
고전적인 전기기계 설계는 훌륭하지만 단점이 있습니다. 자동차 점화 코일과 같은 현대적인 시스템은 동일한 원리를 사용하지만, 기계식 차단기를 트랜지스터와 같은 고체 전자 스위치로 대체합니다. 이는 훨씬 더 안정적이고 빠르며 유지 보수가 필요 없습니다.
기계식 차단기의 한계
기계식 차단기의 접점은 스위칭 중 발생하는 작은 스파크(아크)로 인해 시간이 지남에 따라 마모됩니다. 이들은 스파크 빈도를 제한하는 제한된 스위칭 속도를 가집니다.
유도 가열용 코일
“인덕션 코일”이라는 용어는 참고 문헌에서 암시하듯이 유도 가열기의 작동 코일(work coil)을 지칭할 수도 있습니다. 이들은 물리적으로 다릅니다. 종종 냉각을 위해 물이 흐르는 단일 중공 구리 튜브 코일입니다. 차단기 대신, 금속 가공물을 코일 내부에 놓았을 때 유도 가열 전류를 생성하기 위해 고출력, 고주파 AC 전자 전원 공급 장치로 구동됩니다.
목표에 맞는 올바른 선택하기
“인덕션 코일의 구성 요소”는 염두에 둔 응용 분야에 따라 달라집니다.
- 역사적 전자 제품 및 물리 원리 이해에 중점을 둔다면: 철심, 두 개의 권선, 차단기, 커패시터가 있는 고전적인 설계가 연구해야 할 기본 모델입니다.
- 자동차 점화와 같은 현대적 응용 분야에 중점을 둔다면: 기계식 차단기가 신뢰성과 제어를 위해 고체 전자 장치로 대체되었음을 인식해야 합니다.
- 유도 가열과 같은 산업 공정에 중점을 둔다면: “코일”은 별도의 고주파 전원으로 구동되는 특수 모양의 작동 코일이며, 종종 단일 권선임을 이해해야 합니다.
궁극적으로 이 모든 장치는 목표를 달성하기 위해 전자기 유도라는 동일하게 강력한 원리를 활용합니다.
요약표:
| 구성 요소 | 주요 기능 |
|---|---|
| 철심 | 자기장 집중 |
| 1차 코일 | 저전압 DC로 초기 자기장 생성 |
| 2차 코일 | 전자기 유도를 통해 고전압 생성 |
| 차단기 | 자기장 붕괴를 위해 회로를 빠르게 켜고 끔 |
| 커패시터 | 접점 아크 방지 및 자기장 붕괴 속도 향상 |
| 스파크 갭 | 가시적인 스파크로 고전압 방전 허용 |
