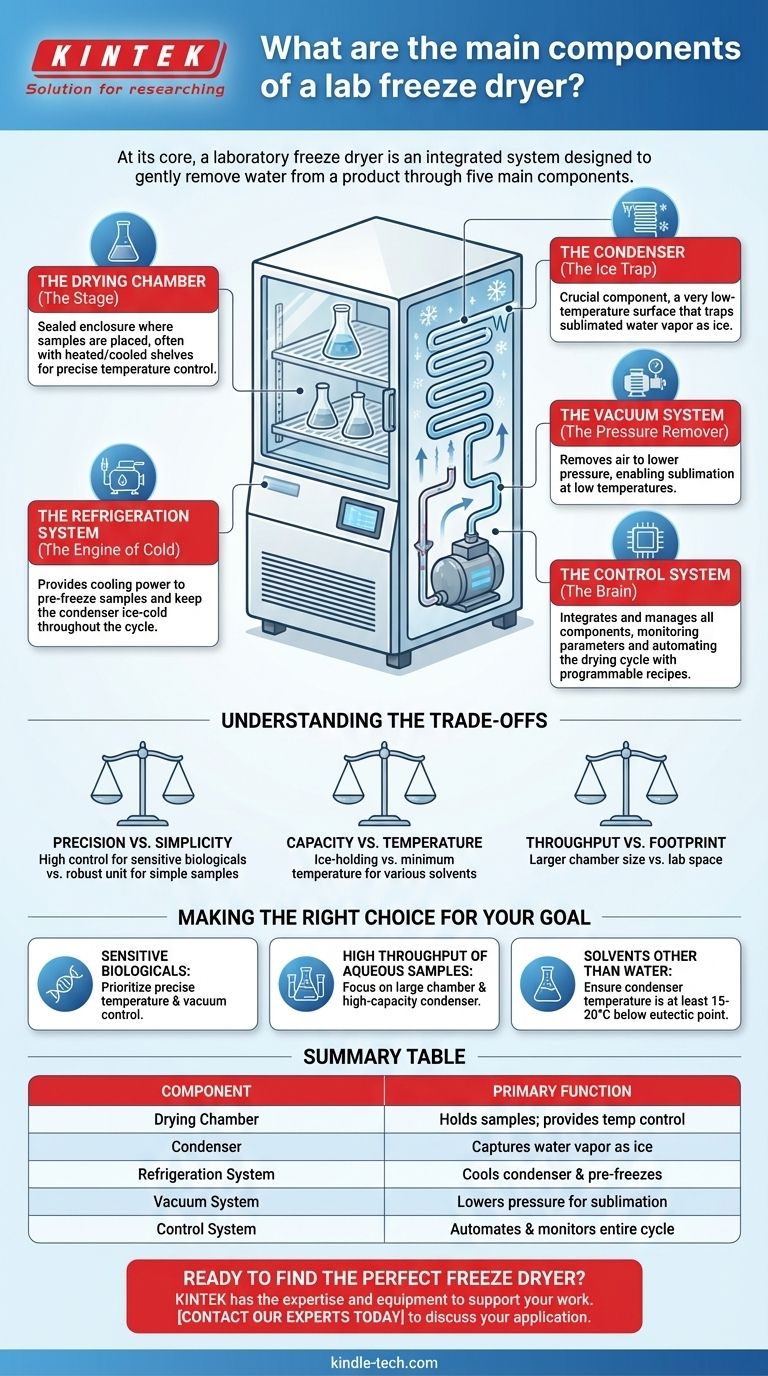

본질적으로 실험실용 동결 건조기는 제품에서 물을 부드럽게 제거하도록 설계된 통합 시스템입니다. 이는 건조 챔버, 응축기(또는 콜드 트랩), 냉각 시스템, 진공 시스템 및 전자 제어 시스템이라는 다섯 가지 주요 구성 요소 간의 정밀한 상호 작용을 통해 이를 달성합니다.
동결 건조기를 이해하는 것은 부품을 아는 것뿐만 아니라 부품이 어떻게 협력하여 작동하는지 인식하는 것입니다. 이 과정은 근본적인 원칙에 달려 있습니다. 즉, 압력을 얼음이 직접 증기로 변할 수 있는 지점까지 낮추고, 그 증기를 포집하여 원래 물질의 무결성을 보존하는 것입니다.
핵심 시스템: 기능적 분석
동결 건조 또는 동결 건조의 마법은 승화, 즉 물질이 고체 상태에서 기체 상태로 직접 전환되는 것입니다. 각 구성 요소는 민감한 샘플을 보호하기 위해 이 프로세스를 제어하는 데 중요한 역할을 합니다.
건조 챔버 (무대)
건조 챔버는 샘플을 배치하는 곳입니다. 이는 플라스크를 위한 단순한 매니폴드일 수도 있고 선반이 있는 더 복잡한 캐비닛일 수도 있는 밀봉된 인클로저입니다.
이 선반은 종종 가열되거나 냉각될 수 있어 1차 및 2차 건조 단계 전반에 걸쳐 재료에 대한 정밀한 온도 제어를 제공합니다.
응축기 (얼음 트랩)
응축기는 아마도 가장 중요한 구성 요소일 것입니다. 이는 매우 낮은 온도로 유지되는 표면 또는 코일로, 종종 샘플 자체보다 훨씬 차갑습니다.
그 유일한 목적은 샘플에서 승화되는 수증기를 끌어당겨 포집하고 얼음으로 가두는 것입니다. 이는 압력 차이를 생성하여 증기를 제품에서 지속적으로 멀리 끌어내어 건조 프로세스를 앞으로 나아가게 합니다.
냉각 시스템 (냉기의 동력원)
이 시스템은 장치 전체에 냉각 전력을 제공하는 핵심 장치입니다. 일반적으로 하나 이상의 압축기를 사용하여 매우 낮은 온도에 도달합니다.
냉각 시스템은 두 가지 주요 작업을 담당합니다. 샘플을 고체 상태로 예비 동결하는 것과, 가장 중요하게는 건조 주기 내내 응축기를 얼음처럼 차갑게 유지하는 것입니다.
진공 시스템 (압력 제거기)
진공 시스템은 진공 펌프를 중심으로 건조 챔버와 응축기에서 공기와 기타 비응축성 가스를 제거합니다.
시스템 압력을 깊은 진공으로 낮춤으로써 얼음이 승화되는 온도를 낮춥니다. 이렇게 하면 민감한 생물학적 또는 화학적 구조의 손상을 방지할 만큼 낮은 온도에서 물을 제거할 수 있습니다.
제어 시스템 (두뇌)
제어 시스템은 다른 모든 구성 요소를 통합하고 관리합니다. 온도 및 압력과 같은 중요한 매개변수를 모니터링하고 건조 주기를 자동화합니다.
최신 시스템은 프로그래밍 가능한 레시피를 허용하여 복잡하고 다단계적인 건조 프로세스가 반복 가능하고 정확하도록 보장하며, 이는 민감하거나 귀중한 샘플에 필수적입니다.
상충 관계 이해
동결 건조기를 선택하는 것은 부품 목록 이상의 것을 포함합니다. 각 구성 요소의 사양은 성능과 적합성에 영향을 미치는 중요한 상충 관계를 만듭니다.
정밀도 대 단순성
정교한 제어 시스템은 민감한 생물학적 제제에 필수적인 정밀한 온도 및 진공 제어를 제공합니다. 그러나 이는 더 견고한 재료를 위해 설계된 단순한 장치에 비해 복잡성과 비용을 증가시킵니다.
응축기 용량 및 온도
응축기의 제빙 용량은 해동이 필요하기 전에 포집할 수 있는 물의 양을 결정하여 작동 시간에 영향을 미칩니다. 최저 온도는 어떤 종류의 용매를 효과적으로 포집할 수 있는지를 결정합니다. 용매의 어는점이 낮을수록 더 낮은 온도가 필요합니다.
처리량 대 공간 차지
건조 챔버의 크기는 샘플 볼륨을 결정합니다. 더 큰 챔버 또는 파일럿 플랜트 모델은 더 높은 처리량을 허용하지만 컴팩트한 벤치탑 장치보다 훨씬 더 많은 실험실 공간과 전력이 필요합니다.
목표에 맞는 올바른 선택
특정 응용 분야는 동결 건조기 구성 요소에 대한 평가를 안내해야 합니다.
- 민감한 생물학적 제제 보존에 중점을 두는 경우: 제품 붕괴나 손상을 방지하기 위해 매우 정밀한 온도 및 진공 제어 시스템을 갖춘 장치를 우선적으로 고려하십시오.
- 단순한 수성 샘플의 높은 처리량에 중점을 두는 경우: 배치 크기를 최대화하고 다운타임을 최소화하기 위해 대형 건조 챔버와 높은 용량의 응축기에 집중하십시오.
- 물 이외의 용매를 사용하는 데 중점을 두는 경우: 응축기가 용매의 공융점(어는점)보다 최소 15-20°C 더 낮은 온도에 도달할 수 있는지 확인하십시오.
이러한 핵심 구성 요소의 기능과 상호 작용을 이해함으로써 과학적 목표에 완벽하게 맞는 시스템을 선택할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 |
|---|---|
| 건조 챔버 | 샘플을 보관하고 온도 조절 선반을 제공합니다. |
| 응축기 (콜드 트랩) | 승화된 수증기를 얼음으로 포집합니다. |
| 냉각 시스템 | 응축기를 냉각하고 샘플을 예비 동결합니다. |
| 진공 시스템 | 압력을 낮춰 저온에서 승화를 가능하게 합니다. |
| 제어 시스템 | 전체 동결 건조 주기를 자동화하고 모니터링합니다. |
