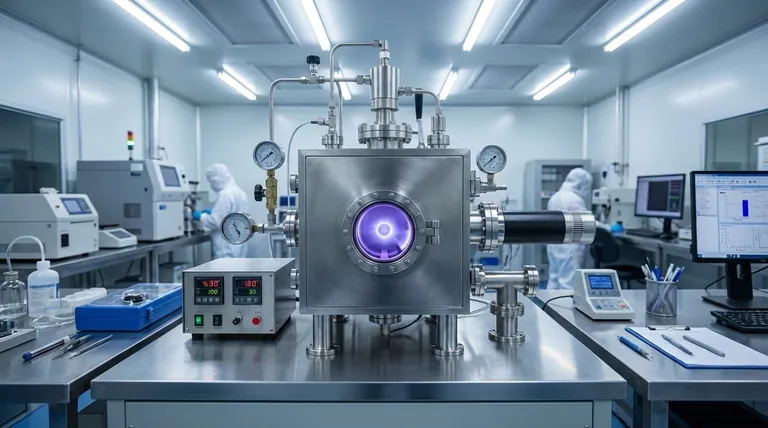

스퍼터링이란 간단히 말해서 무엇인가요? 박막 증착 기술을 이해하기 위한 5가지 핵심 단계

스퍼터링은 표면에 박막의 재료를 증착하는 데 사용되는 기술입니다.

일반적으로 플라즈마의 에너지 이온으로 대상 물질에 충격을 가하는 것이 포함됩니다.

이 충격으로 인해 대상 물질의 원자가 방출되어 기판 위에 증착됩니다.

답변 요약:

스퍼터링이란 간단히 말해서 무엇인가요? 박막 증착 기술을 이해하기 위한 5가지 핵심 단계

스퍼터링은 물리적 기상 증착(PVD) 기술입니다.

이 기술에서는 대상 물질이 플라즈마에서 에너지가 있는 이온으로 충격을 받습니다.

이렇게 하면 대상 표면에서 원자가 방출됩니다.

이렇게 방출된 원자는 근처의 기판에 침착되어 박막을 형성합니다.

이 공정은 코팅, 반도체 장치 및 나노 기술 제품을 만들기 위해 다양한 산업에서 활용되고 있습니다.

자세한 설명:

1. 플라즈마 및 이온 가속 생성:

이 과정은 기체 플라즈마를 생성하는 것으로 시작됩니다.

플라즈마는 전자가 이온에서 분리되어 고에너지 환경이 되는 물질의 상태입니다.

그런 다음 이 플라즈마의 이온이 목표 물질을 향해 가속됩니다.

2. 표적 물질에 충돌:

가속된 이온은 표적 물질과 충돌합니다.

이 충돌은 에너지와 운동량을 전달합니다.

이로 인해 표적의 표면 원자가 결합력을 극복하고 표면에서 방출됩니다.

3. 원자의 방출 및 증착:

방출된 원자 또는 분자는 직선으로 이동합니다.

이들은 근처에 놓인 기판 위에 증착될 수 있습니다.

이 증착은 기판 위에 대상 물질의 박막을 형성합니다.

이온의 에너지, 입사각, 스퍼터링 공정의 지속 시간과 같은 파라미터를 조정하여 필름의 두께와 균일성을 제어할 수 있습니다.

4. 응용 분야 및 중요성:

스퍼터링은 산업에서 다양한 용도로 널리 사용됩니다.

반도체 제조에서는 금속과 유전체의 박막을 증착하는 데 매우 중요합니다.

광학 분야에서는 반사 방지 코팅을 만드는 데 사용됩니다.

또한 스퍼터링은 공구용 하드 코팅과 소비재용 장식용 코팅 생산에도 사용됩니다.

5. 스퍼터링 기법의 종류:

스퍼터링 기술에는 여러 가지 유형이 있습니다.

여기에는 DC 스퍼터링, AC 스퍼터링, 반응성 스퍼터링 및 마그네트론 스퍼터링이 포함됩니다.

각 유형은 관련된 재료와 박막의 원하는 특성에 따라 특정 응용 분야와 장점이 있습니다.

6. 역사적 맥락:

스퍼터링 현상은 19세기에 처음 관찰되었습니다.

20세기 중반이 되어서야 널리 사용되는 산업 공정이 되었습니다.

이후 더욱 발전된 스퍼터링 기술의 개발로 응용 분야가 확대되고 효율성이 향상되었습니다.

스퍼터링에 대한 자세한 이해를 통해 다양한 기술 및 산업 분야에서 박막을 증착하는 다목적 정밀 방법으로서 스퍼터링의 중요성을 강조합니다.
