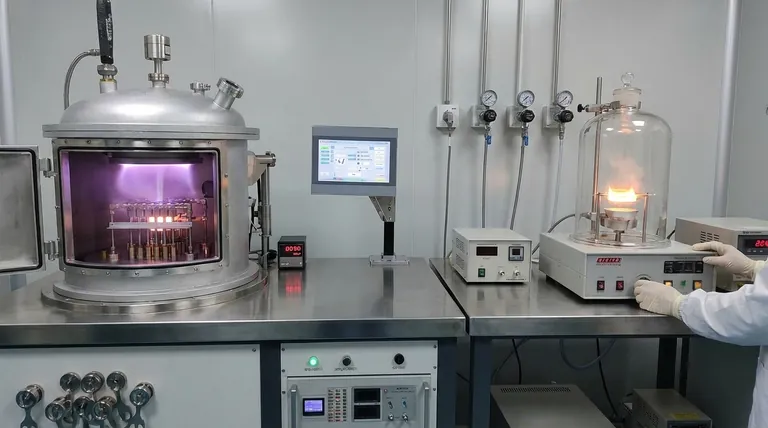

스퍼터링과 증발은 둘 다 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 기술이지만 스퍼터링은 증발에 비해 몇 가지 장점을 제공합니다. 스퍼터링은 스퍼터링된 원자의 더 높은 운동 에너지로 인해 접착력이 향상되어 기판과의 결합이 더 강해집니다. 또한 거칠기, 입자 크기, 화학량론과 같은 필름 특성을 더 효과적으로 제어할 수 있어 높은 형태학적 품질이 요구되는 응용 분야에 적합합니다. 또한 스퍼터링은 녹는점이 매우 높은 재료를 증착할 수 있는데, 이는 증발 기술에 어려운 일입니다. 또한 다양한 방향(하향식 또는 상향식)으로 수행할 수 있기 때문에 더욱 다재다능하며 우수한 스텝 커버리지와 제어 용이성으로 인해 전도성 코팅 및 실리콘 처리와 같은 응용 분야에 선호됩니다.
설명된 핵심 사항:
-
더 높은 운동 에너지와 더 나은 접착력:
- 스퍼터링된 원자는 증발된 물질에 비해 훨씬 더 높은 운동 에너지를 갖습니다. 에너지가 높으면 원자가 표면에 더 효과적으로 침투하여 결합할 수 있으므로 기판에 대한 접착력이 더 강해집니다. 이는 내구성과 오래 지속되는 코팅이 필요한 응용 분야에 특히 유용합니다.
-
우수한 형태학적 품질:
- 스퍼터링은 거칠기, 입자 크기 및 화학량론과 같은 표면 특성을 더 효과적으로 제어하여 더욱 매끄러운 코팅을 생성합니다. 따라서 반도체 제조나 광학 코팅과 같이 표면 품질이 중요한 응용 분야에 이상적입니다.
-
재료 증착의 다양성:
- 스퍼터링은 증발하기 어렵거나 불가능한 매우 높은 융점을 가진 물질을 증착할 수 있습니다. 이는 내화 금속 및 세라믹을 포함하여 박막 증착에 사용할 수 있는 재료의 범위를 확장합니다.
-
더 나은 보행 범위:
- 실리콘 처리와 같은 응용 분야에서 스퍼터링은 증발에 비해 우수한 스텝 커버리지를 제공합니다. 이는 첨단 반도체 장치에 필수적인 복잡한 형상과 높은 종횡비 기능을 균일하게 코팅할 수 있음을 의미합니다.
-
제어 용이성 및 비용 절감:
- DC 스퍼터링과 같은 기술은 RF 또는 HIPIMS와 같은 보다 복잡한 방법에 비해 제어가 상대적으로 간단하고 비용 효율적입니다. 이로 인해 스퍼터링은 금 스퍼터링 및 기타 전도성 코팅과 같은 응용 분야에서 선호되는 선택이 됩니다.
-
증착 방향의 유연성:
- 스퍼터링은 하향식 및 상향식 구성을 포함하여 다양한 방향으로 수행할 수 있습니다. 이러한 유연성을 통해 다양한 제조 환경 및 응용 분야에서 더 큰 적응성을 얻을 수 있습니다.
-
결함 없는 코팅:
- 완전히 결함이 없는 것은 아니지만 스퍼터링 및 전자빔 증발은 아크 기반 공정에 비해 결함이 적은 코팅을 생성합니다. 그 결과 성능 특성이 향상된 고품질 필름이 탄생합니다.
이러한 장점을 활용함으로써 스퍼터링은 증발 기술이 따라올 수 없는 우수한 접착력, 제어 및 다양성의 조합을 제공하는 많은 박막 증착 응용 분야에서 선호되는 방법이 되었습니다.
요약표:
| 이점 | 설명 |
|---|---|
| 더 높은 운동 에너지 | 더 높은 에너지의 스퍼터링 원자로 인해 접착력이 강화되어 내구성 코팅에 이상적입니다. |
| 우수한 형태학적 품질 | 거칠기, 입자 크기 및 화학량론을 정밀하게 제어하여 코팅을 더욱 매끄럽게 만듭니다. |
| 재료 증착의 다양성 | 고융점 재료를 증착하여 박막 재료 옵션을 확장합니다. |
| 더 나은 보행 범위 | 반도체 장치에 필수적인 복잡한 형상을 균일하게 코팅합니다. |
| 제어 용이성 및 비용 절감 | DC 스퍼터링은 간단하고 비용 효율적이며 전도성 코팅에 이상적입니다. |
| 방향의 유연성 | 다양한 애플리케이션을 위해 하향식 또는 상향식 구성으로 수행할 수 있습니다. |
| 결함 없는 코팅 | 아크 기반 공정에 비해 결함이 적어 고품질 필름을 보장합니다. |
