야금학의 세계에서, 흡열성 분위기는 고온 열처리 중 강철 표면을 보호하고 제어하기 위해 정밀하게 설계된 가스 혼합물입니다. 이는 탄화수소 가스(메탄 또는 프로판과 같은)를 제한된 양의 공기와 고온에서 촉매 위에서 반응시켜 생성됩니다. 결과적으로 생성되는 가스는 일산화탄소와 수소가 풍부하여 화학적으로 반응성이 높고 강철의 탄소 함량을 제어하는 데 이상적입니다.
흡열성 분위기는 단순한 보호막이 아니라 반응성 화학 도구입니다. 그 주요 목적은 강철 표면의 탄소를 적극적으로 관리하여 산화를 방지하고 최종 부품이 요구되는 정확한 특성을 갖도록 하는 것입니다.
흡열성 분위기가 생성되는 방법
"엔도 가스"라고도 불리는 흡열성 분위기의 생성은 특수 장비 내부에서 이루어지는 통제된 산업 공정입니다.
핵심 성분: 탄화수소 가스와 공기
이 과정은 탄화수소 가스와 공기를 혼합하는 것으로 시작됩니다. 핵심은 사용되는 공기의 양이 완전 연소에 의도적으로 불충분하다는 것입니다. 일반적으로 연료를 완전히 연소시키는 데 필요한 양의 절반 미만입니다.
이 정확한 비율이 중요합니다. 예를 들어, 메탄(CH4)을 사용하는 경우 공기-가스 비율은 약 2.77:1이 필요하며, 프로판(C3H8)은 7.16:1에 더 가까운 비율이 필요합니다.
반응 챔버: 발생기 및 촉매
이 가스-공기 혼합물은 압축되어 흡열성 가스 발생기로 공급됩니다. 내부에서는 약 1900°F(1040°C)의 온도에서 니켈 기반 촉매가 포함된 가열된 챔버를 통과합니다.
고열과 촉매는 초기 탄화수소와 공기 혼합물을 분해하는 화학 반응을 촉진합니다.
화학적 변환: "흡열성"인 이유
흡열성이라는 용어는 반응이 생성하는 열보다 더 많은 열을 흡수한다는 것을 의미합니다. 불완전 연소는 자체적으로 공정을 유지하기에 충분한 에너지를 생성하지 않습니다.
따라서 발생기는 반응을 계속 진행하기 위해 지속적으로 외부 열을 공급해야 하며, 이는 분위기의 이름이 붙여진 결정적인 특징입니다.
"엔도" 가스의 화학적 조성
반응 후 가스는 빠르게 냉각됩니다. 이 냉각 단계는 화학 조성을 "고정"하고 바람직한 성분이 그을음과 이산화탄소로 분해되는 것을 방지하는 데 중요합니다.
주요 구성 요소: CO, H₂, N₂
일반적인 흡열성 분위기는 세 가지 주요 가스로 구성됩니다.
- 질소 (N₂): ~40-45%. 대부분 불활성이며 운반 가스 역할을 합니다.
- 수소 (H₂): ~30-40%. 강철 표면의 산화(스케일)를 방지하는 강력한 환원제입니다.
- 일산화탄소 (CO): ~20-24%. 가장 활성적인 구성 요소이며 강철의 탄소 함량을 제어하는 역할을 합니다.
가스에는 또한 미반응 메탄(CH₄), 이산화탄소(CO₂), 수증기(H₂O)가 미량 포함되어 있습니다.
다양한 연료에 맞게 레시피 조정
정확한 조성은 사용되는 탄화수소 연료에 따라 달라집니다. 프로판에서 생성된 분위기는 메탄에서 생성된 분위기보다 일산화탄소와 질소 농도가 약간 더 높습니다. 이러한 유연성을 통해 작업자는 특정 응용 분야에 맞게 가스를 조정할 수 있습니다.
장단점 및 중요 제어 이해
강력하지만 흡열성 분위기는 효과적이고 안전하려면 신중한 관리가 필요합니다. 그 반응성은 가장 큰 강점이자 잠재적인 문제의 원인이기도 합니다.
그을음의 위험
탄화수소-공기 비율이 너무 풍부하면(공기가 충분하지 않으면) 발생기가 탄소 그을음으로 막힐 수 있습니다. 이는 효율성을 감소시키고, 비용이 많이 드는 청소를 필요로 하며, 처리되는 부품에 그을음 입자를 유입시킬 수 있습니다.
"탄소 포텐셜" 제어
제어해야 할 가장 중요한 매개변수는 탄소 포텐셜입니다. 이는 분위기가 강철의 탄소 농도를 추가, 제거 또는 유지할 수 있는 능력입니다. 이는 가스 내 CO와 CO₂의 균형에 의해 결정됩니다.
가스 조성을 신중하게 모니터링하고 조정함으로써 열처리사는 분위기의 탄소 포텐셜을 처리되는 강철에 정확하게 맞출 수 있습니다.
급속 냉각의 중요성
앞서 언급했듯이 가스는 생성 후 빠르게 냉각되어야 합니다. 너무 느리게 냉각되면 주요 반응이 역전될 수 있습니다. 즉, 일산화탄소가 이산화탄소와 고체 탄소(그을음)로 분해됩니다. 이는 분위기에서 가장 유용한 구성 요소를 고갈시키고 유지 관리의 악몽을 만듭니다.
목표에 맞는 올바른 선택
흡열성 분위기의 기능을 이해하면 다양한 야금학적 결과에 맞게 올바르게 적용할 수 있습니다.
- 주요 초점이 중성 경화인 경우: 분위기의 탄소 포텐셜은 침탄 및 탈탄을 모두 방지하기 위해 강철의 탄소 함량과 완벽하게 일치하도록 제어되어야 합니다.
- 주요 초점이 침탄인 경우: 분위기는 강철보다 더 높은 탄소 포텐셜로 작동되어야 하며, 일산화탄소가 탄소 원자를 부품 표면으로 전달하도록 허용해야 합니다.
- 주요 초점이 공정 효율성인 경우: 일관된 가스 품질을 보장하고 그을음을 방지하기 위해 올바른 가스/공기 비율과 발생기 온도를 유지하는 것이 최우선 과제입니다.
궁극적으로 흡열성 분위기를 마스터하는 것은 현대적이고 고품질의 열처리를 정의하는 정밀한 화학 환경을 마스터하는 것입니다.

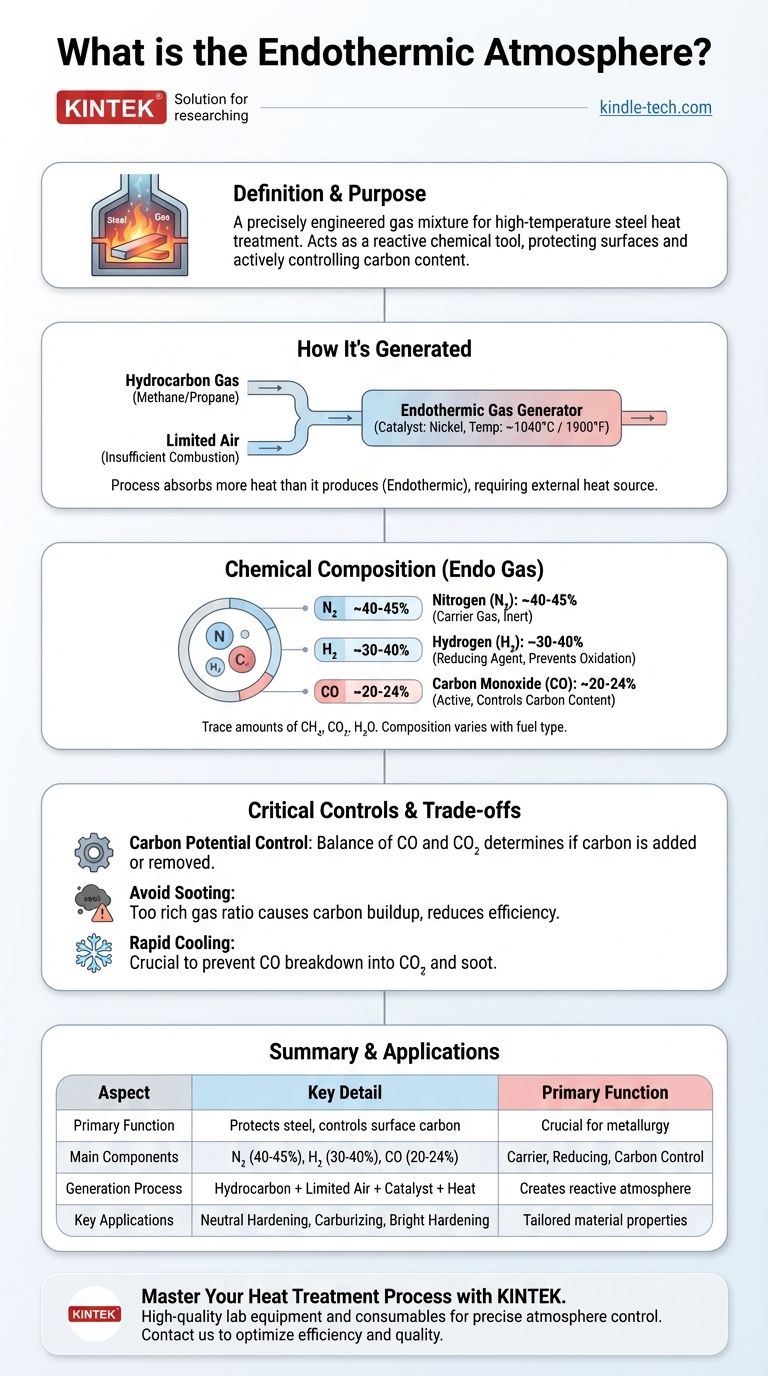

요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 주요 기능 | 강철을 보호하고 표면 탄소 함량을 적극적으로 제어합니다. |
| 주요 구성 요소 | 40-45% 질소 (N₂), 30-40% 수소 (H₂), 20-24% 일산화탄소 (CO). |
| 생성 과정 | 탄화수소 가스(예: 메탄, 프로판)와 제한된 공기를 ~1040°C (1900°F)에서 촉매 위에서 반응시킵니다. |
| 주요 응용 분야 | 중성 경화, 침탄, 광휘 경화. |
| 중요 제어 | 탈탄 또는 그을음 방지를 위한 탄소 포텐셜 (CO/CO₂ 균형). |
KINTEK과 함께 열처리 공정을 마스터하세요
정밀한 야금학적 결과를 얻으려면 용광로 분위기에 대한 안정적인 제어가 필요합니다. KINTEK은 산업 열처리를 위한 고품질 실험실 장비 및 소모품을 전문으로 합니다. 당사의 솔루션은 침탄, 중성 경화 등에서 완벽한 결과를 위해 필요한 정확한 탄소 포텐셜 및 가스 조성을 유지하는 데 도움이 됩니다.
당사의 전문가가 귀하의 공정 효율성과 제품 품질을 최적화하도록 도와드리겠습니다. 지금 KINTEK에 문의하여 귀하의 특정 실험실 요구 사항에 대해 논의하십시오.
