올메탈 핫엔드의 최대 온도는 금속 구조가 아닌 전자 부품의 한계에 의해 결정됩니다. 대부분의 소비자 및 프로슈머 모델의 경우 이 한계는 주로 사용되는 서미스터 유형에 의해 결정되며 약 300°C입니다. 이 이상으로 온도를 높이려면 단순히 다른 핫엔드를 사용하는 것이 아니라 시스템 전체를 업그레이드해야 합니다.
올메탈 핫엔드의 실제 온도 상한은 가장 약한 연결 고리에 의해 정의됩니다. 어떤 구성 요소가 이 한계를 만드는지 이해하는 것이 안정적인 고온 3D 프린팅을 가능하게 하는 핵심입니다.
"올메탈"의 진정한 의미
온도 한계를 이해하려면 먼저 "올메탈" 핫엔드가 무엇인지 정의해야 합니다. 그 차이는 단 하나의 중요한 구성 요소에 있습니다.
표준, PTFE 라이닝 핫엔드
대부분의 보급형 3D 프린터는 마찰이 적은 PTFE(테플론) 튜브가 노즐까지 이어지는 핫엔드를 사용합니다. 이 디자인은 비용 효율적이며 PLA와 같은 저온 재료에 잘 작동합니다.
결정적인 약점은 PTFE 자체입니다. 약 260°C에서 분해되기 시작하여 유독 가스를 방출하므로 안전한 작동에 대한 엄격한 상한선을 만듭니다.
올메탈 솔루션
"올메탈" 핫엔드는 이 내부 PTFE 라이너를 금속 튜브, 일반적으로 스테인리스 스틸 또는 티타늄으로 만든 히트 브레이크로 대체합니다.
이 단 한 번의 변경으로 PTFE의 260°C 한계가 제거되어 핫엔드가 훨씬 더 높은 온도에 안전하게 도달할 수 있습니다. 그러나 이는 새로운 제한 요소를 도입합니다.
핫엔드의 실제 제한 요소
PTFE 라이너가 제거되면 최대 온도는 시스템의 다른 구성 요소로 넘어갑니다. "올메탈" 프레임은 극한의 열을 견딜 수 있지만, 지지 부품은 그렇지 않습니다.
서미스터: 주요 제어 장치
서미스터는 프린터의 메인보드에 온도를 보고하는 센서입니다. 거의 항상 진정한 병목 현상입니다.
대부분의 프린터에서 흔히 사용되는 표준 NTC 서미스터는 285-300°C 이상에서 정확도가 떨어지고 고장 위험이 있습니다. 이 범위를 넘어 프린팅하려면 PT100 또는 PT1000과 같은 다른 센서 유형으로 업그레이드해야 합니다. 이 센서는 최대 500°C까지 정확하게 측정할 수 있지만 전용 증폭기 보드가 필요할 수 있습니다.
히터 블록: 높은 용량
히터 블록은 히터 카트리지와 서미스터를 수용하는 노즐을 둘러싼 금속 조각입니다. 표준 블록은 알루미늄으로 만들어지며, 이는 서미스터의 한계를 훨씬 뛰어넘는 400°C까지 잘 작동합니다.
니켈 도금 구리로 만든 업그레이드된 블록은 더 안정적인 온도를 위해 더 나은 열전도율을 제공하지만, 시스템의 최대 온도 한계를 본질적으로 증가시키지는 않습니다.
히터 카트리지: 전원
히터 카트리지는 필라멘트를 녹이는 에너지를 제공합니다. 대부분의 표준 40W 또는 50W 카트리지는 300°C를 훨씬 넘는 온도에 도달할 수 있습니다. 더 높은 와트의 카트리지는 더 빨리 가열될 수 있지만, 최대 온도의 제한 요소가 되는 경우는 거의 없습니다.
절충점 이해
올메탈 핫엔드로 업그레이드하는 것은 단순히 "더 좋은 것"이라는 결정이 아닙니다. 신중한 관리가 필요한 상당한 성능 절충이 따릅니다.
히트 크리프의 문제
히트 브레이크의 주요 역할은 날카로운 열 경계를 만들어 "뜨거운 쪽"은 뜨겁게 유지하고 "차가운 쪽"은 차갑게 유지하는 것입니다. 금속은 PTFE보다 열을 더 잘 전도하기 때문에 올메탈 핫엔드는 히트 크리프라는 문제에 더 취약합니다.
히트 크리프는 열이 필라멘트 경로를 너무 멀리 이동하여 녹는 영역에 도달하기 전에 필라멘트를 부드럽게 만들 때 발생합니다. 이는 특히 PLA와 같은 저온 재료에서 좌절스러운 막힘과 걸림을 유발합니다. 올메탈 핫엔드에서는 효과적인 부품 냉각이 훨씬 더 중요합니다.
펌웨어 및 안전 한계
프린터의 펌웨어(Marlin 또는 Klipper 등)에는 종종 MAXTEMP로 표시되는 내장 안전 한계가 있습니다. 이는 서미스터가 이 값을 초과하는 온도를 보고하면 프린터를 종료시키는 하드 코딩된 값입니다.
핫엔드를 단순히 변경한다고 해서 이 펌웨어 한계가 변경되지는 않습니다. 기본 설정을 초과하는 온도를 사용하려면 새 펌웨어를 다시 컴파일하고 플래시해야 하지만, 모든 하드웨어 구성 요소가 이를 지원할 수 있는지 확인한 후에만 가능합니다.
목표에 맞는 올바른 선택
핫엔드 선택은 전적으로 인쇄하려는 재료에 따라 달라집니다. 이를 지침으로 사용하십시오.
- 주요 초점이 PLA 및 PETG인 경우: 올메탈 핫엔드는 필요하지 않으며 냉각이 최적화되지 않으면 히트 크리프 문제를 일으킬 수 있습니다. 표준 PTFE 라이닝 핫엔드가 종종 더 안정적입니다.
- 주요 초점이 엔지니어링 필라멘트(나일론, ABS, PC)인 경우: 표준 올메탈 핫엔드가 완벽한 선택입니다. 일반적인 300°C 한계는 이 재료들의 인쇄 온도를 편안하게 수용합니다.
- 주요 초점이 고성능 필라멘트(PEEK, PEI/Ultem)인 경우: 전체 열 시스템을 업그레이드해야 합니다. 여기에는 올메탈 핫엔드, 고온 센서(PT100/1000), 주변 공기 온도를 제어하기 위한 가열 인클로저가 포함됩니다.
궁극적으로 핫엔드가 상호 연결된 구성 요소의 시스템이라는 것을 이해하면 정보에 입각한 결정을 내리고 특정 인쇄 목표를 달성할 수 있습니다.
요약 표:
| 구성 요소 | 표준 한계 | 고온 업그레이드 |
|---|---|---|
| 서미스터 | ~300°C (NTC) | 500°C+ (PT100/PT1000) |
| 히터 블록 | ~400°C (알루미늄) | 더 높은 전도성 (구리) |
| 히터 카트리지 | 300°C+ (40-50W) | 더 빠른 가열 (더 높은 와트) |
| 펌웨어 (MAXTEMP) | 기본 ~275-300°C | 재컴파일 필요 |
3D 프린팅의 한계를 뛰어넘을 준비가 되셨습니까?
나일론 및 ABS와 같은 엔지니어링 필라멘트를 최적화하든, PEEK 및 PEI/Ultem과 같은 고성능 재료를 탐색하든, 올바른 실험실 장비는 성공에 매우 중요합니다. KINTEK은 고급 제조 및 R&D 요구 사항을 지원하기 위해 신뢰할 수 있는 실험실 장비 및 소모품을 전문적으로 제공합니다.
오늘 저희에게 연락하여 당사의 솔루션이 정밀한 온도 제어 및 안정적인 고온 인쇄 결과를 달성하는 데 어떻게 도움이 될 수 있는지 논의하십시오.

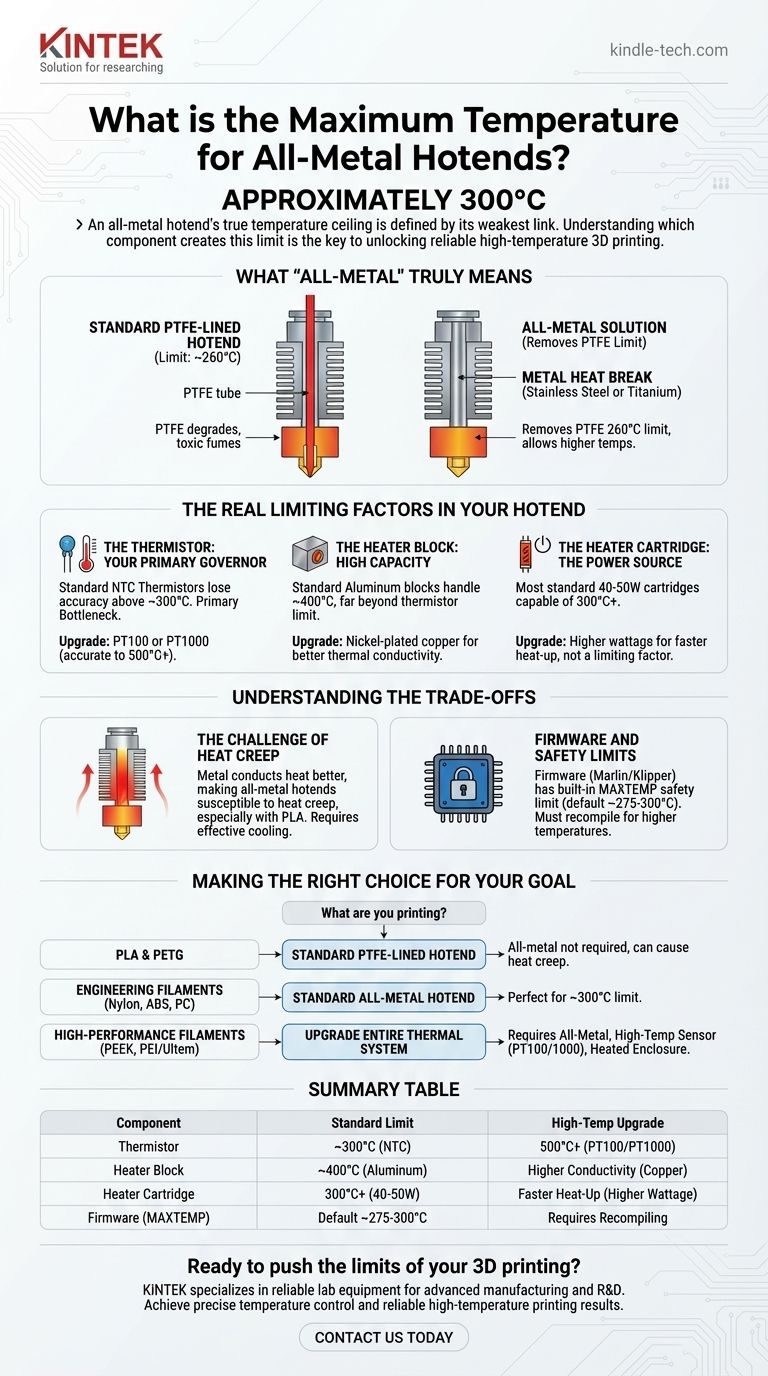

시각적 가이드
