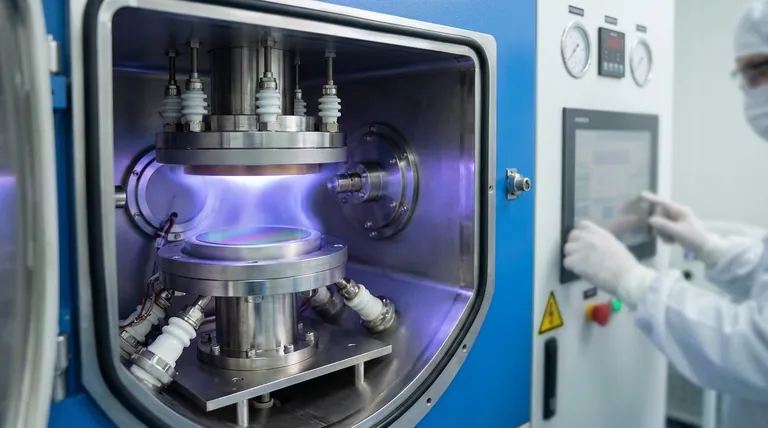

본질적으로 스퍼터링은 고도로 제어되는 진공 증착 공정으로, 표면에 극도로 얇고 균일한 재료 층을 적용하는 데 사용됩니다. 그 주된 목적은 컴퓨터 칩에서 광학 렌즈에 이르기까지 광범위한 산업 및 과학 응용 분야에서 뛰어난 순도, 밀도 및 접착력을 가진 고성능 코팅인 박막을 생성하는 것입니다.
첨단 제조의 핵심 과제는 종종 표면에 흠집 없는 원자 두께의 코팅을 만드는 것입니다. 스퍼터링은 용융이나 화학 반응이 아닌 물리적 공정(고에너지 이온 충격)을 사용하여 소스에서 기판으로 재료를 정밀하게 전달함으로써 이 문제를 해결하며, 탁월한 제어력과 재료 다용성을 제공합니다.
스퍼터링 작동 방식: 플라즈마에서 박막까지
스퍼터링은 물리 기상 증착(PVD)의 한 형태입니다. 이 공정은 밀폐된 진공 챔버 내에서 이루어지며, 신중하게 제어되는 일련의 물리적 현상에 의존합니다.
환경 조성
먼저, 챔버는 공기 및 기타 오염 물질을 제거하기 위해 고진공으로 배기됩니다. 그런 다음, 소량의 불활성 공정 가스(가장 일반적으로 아르곤)가 챔버로 제어되면서 주입됩니다.
플라즈마 생성
소스 재료(타겟이라고 함)에 높은 음전압이 인가됩니다. 이 전위는 챔버에 에너지를 공급하여 아르곤 원자에서 전자를 분리하고 양전하를 띤 아르곤 이온을 포함하는 빛나는 이온화 가스인 플라즈마를 생성합니다.
타겟 충격
이 양전하를 띤 이온은 전기장에 의해 가속되어 고속으로 음전하를 띤 타겟과 충돌합니다. 이를 원자 규모의 샌드블라스팅의 한 형태로 생각할 수 있습니다.
기판에 증착
각 이온 충격은 타겟 재료에서 원자 또는 분자를 떼어낼 만큼 충분한 에너지를 전달합니다. 이렇게 방출된 입자는 진공을 통해 직선으로 이동하여 코팅될 물체(기판이라고 함)에 도달하여 얇고 균일한 막을 점진적으로 형성합니다.
스퍼터링을 선택하는 이유: 주요 장점
엔지니어와 과학자들은 코팅의 품질과 성능이 중요할 때 스퍼터링을 선택합니다. 이는 다른 증착 방법보다 몇 가지 뚜렷한 장점을 제공합니다.
탁월한 균일성과 커버리지
스퍼터링된 원자는 넓은 타겟의 전체 표면에서 방출되므로, 결과 필름은 두께가 매우 균일합니다. 이를 통해 홈이나 계단과 같은 특징을 가진 복잡하고 평평하지 않은 표면도 일관되게 코팅할 수 있습니다.
우수한 접착력 및 밀도
스퍼터링된 입자는 상당한 운동 에너지를 가지고 기판에 도달합니다. 이 에너지는 밀도가 높고 조밀하게 채워진 필름을 형성하는 데 도움이 되며, 기판 표면에 매우 강하게 결합되어 코팅이 벗겨지거나 떨어지는 것을 방지합니다.
놀라운 재료 다용성
용융에 의존하는 일부 공정과 달리 스퍼터링은 엄청나게 다양한 재료와 함께 작동하는 물리적 공정입니다. 금속, 합금, 세라믹 및 기타 절연 재료를 고순도로 증착할 수 있어 현대 전자 및 광학 기술의 초석이 됩니다.
장단점 이해
강력하지만 스퍼터링이 모든 코팅 요구 사항에 대한 보편적인 해결책은 아닙니다. 그 한계를 이해하는 것이 정보에 입각한 결정을 내리는 데 중요합니다.
느린 증착 속도
재료가 단순히 끓어 증발하는 열 증착에 비해 스퍼터링은 더 느리고 신중한 공정입니다. 재료 전달 속도가 낮아 매우 두꺼운 코팅의 경우 공정 시간과 비용이 증가할 수 있습니다.
더 높은 장비 복잡성
스퍼터링 시스템은 진공 챔버, 고전압 전원 공급 장치, 가스 유량 제어기, 그리고 종종 플라즈마를 가두는 마그네트론을 필요로 합니다. 이는 전기 도금과 같은 더 간단한 방법보다 초기 장비 투자가 더 커진다는 것을 의미합니다.
기판 가열 가능성
고에너지 입자의 지속적인 충격은 기판에 열을 전달할 수 있습니다. 용융 공정은 아니지만, 특정 플라스틱이나 생물학적 샘플과 같이 열에 민감한 재료를 코팅할 때 활성 냉각이 필요할 수 있습니다.
귀하의 응용 분야에 적합한 선택
스퍼터링 사용 결정은 전적으로 코팅의 최종 성능 요구 사항에 따라 달라집니다.
- 정밀도와 필름 품질이 주요 초점이라면: 스퍼터링은 반도체 제조, 정밀 광학, 자기 저장 매체와 같이 순도와 균일성이 필수적인 응용 분야에 탁월한 선택입니다.
- 복잡한 형상 코팅이 주요 초점이라면: 스퍼터링은 시선 증착 방법으로는 어려운 복잡한 형상의 부품에 균일하고 일관된 코팅을 제공하는 데 탁월합니다.
- 첨단 재료 증착이 주요 초점이라면: 스퍼터링은 쉽게 증발시킬 수 없는 고성능 세라믹, 유전체 및 기타 화합물을 증착할 수 있는 몇 안 되는 기술 중 하나입니다.
궁극적으로 스퍼터링은 표면의 구조와 특성에 대한 원자 수준의 제어를 제공함으로써 첨단 재료 생성을 가능하게 합니다.
요약 표:
| 측면 | 핵심 요약 |
|---|---|
| 주요 목적 | 고성능의 균일한 박막 코팅 생성. |
| 주요 장점 | 탁월한 균일성, 우수한 접착력, 놀라운 재료 다용성(금속, 합금, 세라믹). |
| 이상적인 용도 | 반도체, 정밀 광학, 복잡한 3D 부품과 같이 정밀도가 요구되는 응용 분야. |
| 주요 한계 | 일부 방법에 비해 느린 증착 속도와 높은 장비 복잡성. |
