본질적으로 회전 링-디스크 전극(RRDE)은 중앙의 디스크와 외부의 링이라는 두 개의 독립적인 동심 작동 전극을 특징으로 하는 고급 전기화학 도구입니다. 디스크 전극이 주요 전기화학 반응을 수행하는 동안, 링은 디스크에서 생성된 화학종을 가로채고 분석하도록 전략적으로 배치됩니다. 이 이중 전극 구성을 통해 반응 중간체를 실시간으로 감지할 수 있습니다.
RRDE의 근본적인 가치는 메커니즘적 통찰력을 제공하는 능력에 있습니다. 이는 표준 RDE처럼 반응의 전체 속도를 측정하는 것을 넘어, 생성되는 수명이 짧은 생성물과 중간체를 능동적으로 "관찰"하여 반응 경로의 특정 단계를 이해할 수 있게 해줍니다.
핵심 원리: RRDE 작동 방식
RRDE는 정교한 "생성기-수집기" 모델을 기반으로 작동하며, 화학 반응이 일어나는 동안 이를 탐색하기 위해 제어된 유체 역학을 활용합니다.
회전 디스크 (생성기)
중앙 디스크 전극은 표준 회전 디스크 전극(RDE)과 동일하게 기능합니다. 이는 시스템 내의 "생성기"입니다.
특정 전기화학 반응을 구동하기 위해 디스크에 전위가 가해집니다. 디스크의 회전은 잘 정의된 유체역학적 흐름을 생성하여 반응물 용액을 전극 쪽으로 끌어당기고 생성물을 방사형으로 밀어냅니다.
동심 링 (수집기)
링 전극이 핵심적인 혁신입니다. 이는 디스크와 절연된 독립적인 전극으로, 디스크에서 흘러나오는 생성물을 "수집"하도록 배치됩니다.
링의 전위는 디스크와 독립적으로 설정될 수 있습니다. 이를 통해 디스크에서 생성된 중간체나 최종 생성물을 산화 또는 환원시켜 특정하게 감지하도록 조정할 수 있습니다.
생성기-수집기 메커니즘
회전하는 디스크가 특정 화학물질(생성물)을 분사하는 회전하는 스프링클러 헤드라고 상상해 보세요. 링은 그 분사량의 일부를 잡기 위해 완벽하게 배치된 원형 홈통입니다.
링에서 전류를 측정함으로써, 짧은 이동 거리를 살아남아 링에 도달한 디스크 생성물의 양을 직접 측정하는 것입니다. 이는 생성되는 종의 안정성과 정체성에 대한 즉각적인 정보를 제공합니다.
RRDE로 측정할 수 있는 것
이중 전극 구성은 단일 전극 설정으로는 불가능한 강력한 분석 기능을 제공합니다.
불안정한 반응 중간체 감지
이것이 RRDE의 주요 응용 분야입니다. 반응이 수명이 짧은 중간체를 통해 진행되는 경우, 링을 해당 중간체와 특정하게 반응하도록 설정하여 벌크 용액에서 붕괴되거나 추가 반응을 일으키기 전에 그 존재를 확인할 수 있습니다.
복잡한 반응 경로 결정
RRDE는 경쟁하는 반응 메커니즘을 구별하는 데 매우 중요합니다. 고전적인 예는 연료 전지에 중요한 산소 환원 반응(ORR)입니다.
ORR은 물(4전자 경로)로 직접 진행되거나 과산화수소 중간체(2전자 경로)를 통해 진행될 수 있습니다. 링 전위를 과산화수소 감지로 설정함으로써, RRDE는 반응의 얼마나 많은 부분이 덜 효율적인 2전자 경로를 따르는지 정량화할 수 있습니다.
수집 효율(N) 정량화
모든 RRDE의 중요한 매개변수는 수집 효율(N)입니다. 이는 전극의 물리적 기하학적 구조에 의해 결정되는 무차원 수치로, 디스크에서 생성된 물질 중 링에 성공적으로 포집되는 비율을 나타냅니다.
이 상수를 아는 것은 반응에서 생성된 중간체의 양을 정량적으로 분석하는 데 필수적입니다.
RRDE 대 RDE: 주요 차이점
관련이 있지만, 이 두 도구는 근본적으로 다른 질문에 답합니다.
RDE: 동역학 도구
표준 회전 디스크 전극(RDE)은 작동 전극이 하나뿐입니다. 전체 전류를 측정하여 주요 전기화학 반응의 동역학 및 확산 특성을 연구하는 데 탁월합니다.
RRDE: 메커니즘 탐침
RRDE는 주요 반응의 생성물을 분석하기 위해 두 번째 전극(링)을 추가합니다. 이는 이를 동역학 도구에서 메커니즘 탐침으로 격상시켜 반응 경로 자체에 대한 더 깊은 수준의 정보를 제공합니다.
상충 관계 이해
강력하지만, RRDE는 인지해야 할 복잡성을 수반합니다.
실험적 복잡성 증가
RRDE 실험에는 두 작동 전극의 전위를 동시에 제어할 수 있는 장치인 바이포텐시오스탯이 필요합니다. 실험의 설정 및 실행은 표준 RDE 측정보다 더 많은 주의를 요구합니다.
기하학적 구조에 대한 의존성
수집 효율은 전극의 물리적 구조(디스크, 링 및 절연 갭의 크기)에 의해 고정됩니다. 이 값은 실험 중에 변경할 수 없습니다.
더 복잡한 데이터 분석
RRDE 데이터를 해석하려면 생성기-수집기 원리와 디스크 전류, 링 전류 및 수집 효율 간의 수학적 관계에 대한 확고한 이해가 필요합니다.
연구에 적용하는 방법
올바른 도구를 선택하는 것은 답하고자 하는 질문에 전적으로 달려 있습니다.
- 전체 반응 속도 또는 확산 계수 측정에 중점을 두는 경우: 표준 RDE가 종종 더 간단하고, 더 견고하며, 작업에 완전히 충분합니다.
- 수명이 짧은 중간체를 식별하거나 반응 경로를 구별하는 데 중점을 두는 경우: RRDE는 이러한 메커니즘적 통찰력을 얻기 위한 필수적인 도구입니다.
- 반응으로 인한 국부적 pH 변화 측정에 중점을 두는 경우: 링은 디스크에서 생성된 H+ 또는 OH- 이온과 반응하도록 전위를 설정할 수 있으므로 특수 센서로 사용될 수 있습니다.
궁극적으로 RRDE는 전극 표면에서 발생하는 동적 과정에 대한 창을 제공하여 단순한 측정을 상세한 메커니즘 조사로 변모시킵니다.
요약표:
| RRDE 구성 요소 | 기능 | 제공되는 주요 통찰력 |
|---|---|---|
| 디스크 전극 | 주요 전기화학 반응 구동 (생성기) | 전체 반응 동역학 측정 |
| 링 전극 | 디스크에서 나온 중간체/생성물 감지 (수집기) | 수명이 짧은 종 및 반응 경로 식별 |
| 수집 효율 (N) | 고정된 기하학적 상수 | 중간체 수율의 정량적 분석 가능 |
전기화학 반응에 대한 더 깊은 메커니즘적 통찰력을 얻을 준비가 되셨습니까?
KINTEK은 연구자들이 반응 중간체를 정확하게 감지하고 복잡한 경로를 분석할 수 있도록 RRDE 및 바이포텐시오스탯을 포함한 고품질 실험실 장비 제공을 전문으로 합니다. 연료 전지 개발, 촉매 연구 또는 반응 메커니즘 탐색 등 무엇을 하든 당사의 도구는 정밀도와 신뢰성을 위해 설계되었습니다.
귀하의 연구를 발전시킬 수 있는 전기화학 솔루션에 대해 논의하려면 오늘 문의하십시오!

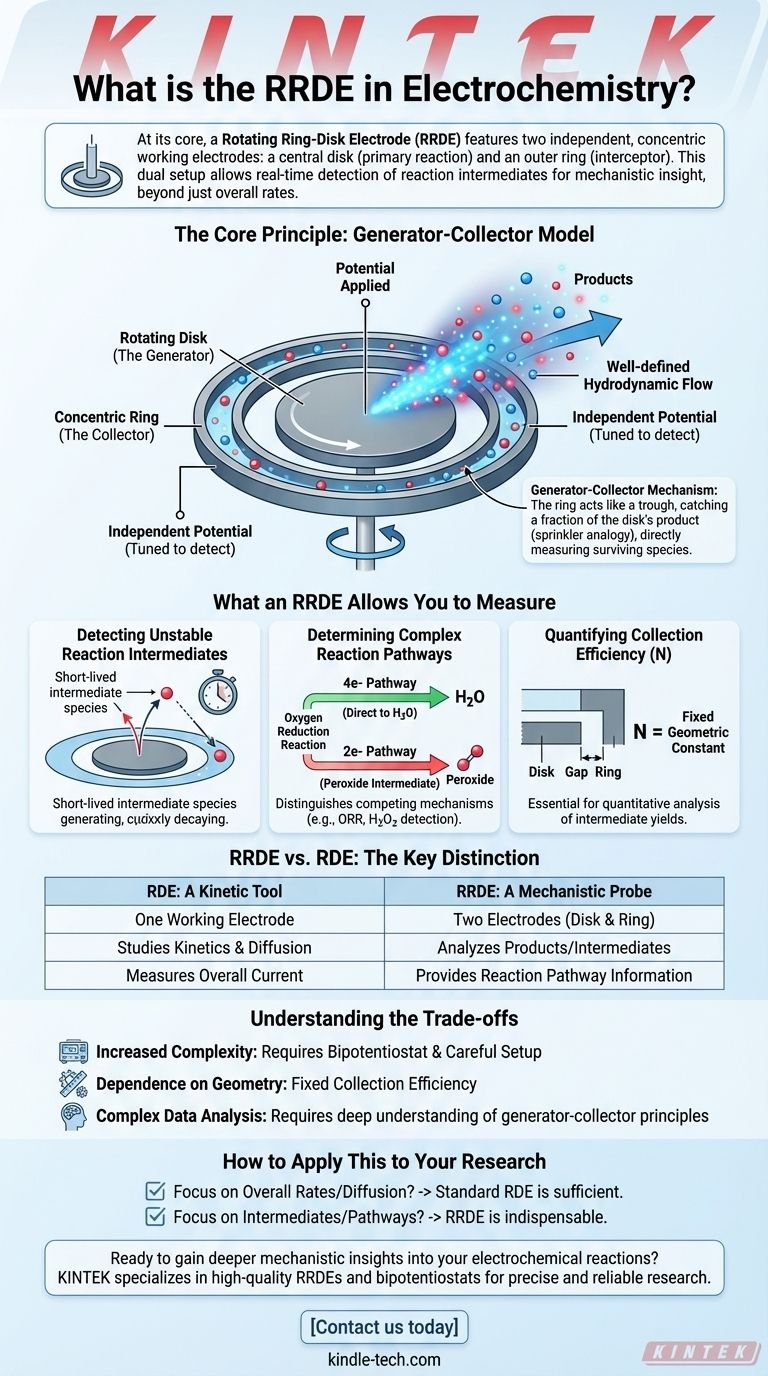

시각적 가이드
