CVD 붕소 도핑 다이아몬드

Name: CVD 붕소 도핑 다이아몬드
Brand: Kintek Solution
SKU: cvdm-07
Rating: 4.75 (14 reviews)

품목 번호 : cvdm-07

가격은 다음을 기준으로 달라집니다 사양 및 사용자 정의

지름: 100mm
두께: 0.3-2mm

배송:

문의하기 배송 세부 정보를 얻으려면 즐기세요 정시 배송 보장.

설명
리뷰
다운로드

맞춤 견적 요청👋

지금 견적을 받아보세요! 메시지를 남겨주세요 빠른 견적 받기 Via 온라인 채팅

소개

화학 기상 증착(CVD) 붕소 도핑 다이아몬드는 다이아몬드의 놀라운 특성과 제어 가능한 전기 전도성을 결합한 독특한 소재입니다. CVD 성장 중에 다이아몬드 격자에 붕소 원자를 정확하게 도입함으로써 절연성부터 고전도성까지 맞춤형 전기적 특성을 지닌 다용도 소재가 됩니다. 이를 통해 전자, 센서, 열 관리, 광학 및 양자 기술 분야의 다양한 응용이 가능합니다.

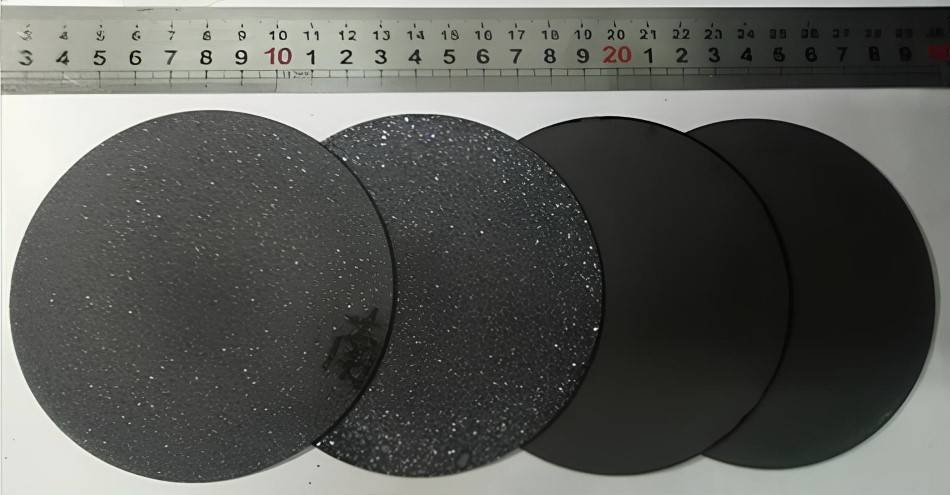

CVD 붕소 도핑 다이아몬드

응용

화학 기상 증착(CVD) 붕소 도핑 다이아몬드는 탁월한 특성을 지닌 다용도 소재로, 전자제품부터 양자 기술까지 다양한 산업 분야의 과제에 대한 고유한 솔루션을 제공합니다. 지속적인 개발과 다양한 응용 분야와의 통합은 향후 기술 및 과학 연구 발전에 큰 가능성을 제시합니다.

전자 제품: 고전력 전자 장치, 고주파 트랜지스터, 다이오드, 전계 효과 트랜지스터(FET)
센서: 온도, 압력, 방사선, 가스 조성
열 관리: 열 분산기, 방열판, 열 관리 솔루션
광학 및 포토닉스: 양자광학 실험을 위한 광학창, 렌즈, 기판
양자 기술: 양자 컴퓨팅, 양자 통신, 양자 감지 애플리케이션

특징

뛰어난 열 전도성: CVD 붕소 도핑 다이아몬드는 뛰어난 열 전도성을 갖고 있어 고전력 전자 장치, 레이저 시스템 및 마이크로 전자 장치에서 열을 효율적으로 분산시킬 수 있습니다.
맞춤형 전기 전도도: CVD 성장 공정 중 붕소 농도의 정밀한 제어를 통해 CVD 붕소 도핑 다이아몬드의 전기 전도도는 절연에서 고전도까지 광범위한 범위에 걸쳐 맞춤화될 수 있습니다.
넓은 스펙트럼 투명성: CVD 붕소 도핑 다이아몬드는 넓은 스펙트럼 범위에 걸쳐 투명성을 나타내므로 광학 창 및 렌즈와 같은 광학 및 포토닉스 응용 분야에 적합합니다.
컬러 센터 호스팅: 붕소가 첨가된 다이아몬드는 고유한 광학 특성을 나타내는 다이아몬드 격자의 결함인 컬러 센터를 호스팅할 수 있습니다. 이러한 컬러 센터는 양자 광학 실험 및 양자 정보 처리에 응용됩니다.
높은 항복 전압: CVD 붕소 도핑 다이아몬드는 높은 항복 전압을 견딜 수 있어 열악한 환경에서 작동하는 고전력 전자 장치에 이상적입니다.
높은 캐리어 이동성: 붕소가 도핑된 다이아몬드는 높은 캐리어 이동성을 갖고 있어 전자 장치의 스위칭 속도를 높이고 성능을 향상시킬 수 있습니다.
넓은 전위 창: 붕소 도핑된 다이아몬드는 약 3.5V의 넓은 전위 창을 갖고 있어 "과전압"을 적용하여 고에너지 화학 반응을 자극할 수 있습니다.
낮은 배경 전류: 붕소 도핑된 다이아몬드 전극은 전해질 용액과 반도체와 같은 경계면에 있는 작은 정전용량 층으로 인해 순환 전압전류법 스캔에서 낮은 배경 전류를 나타냅니다.
화학적 불활성: CVD 붕소 도핑 다이아몬드는 화학적으로 불활성이므로 부식에 강하고 열악한 환경에 적합합니다.
양자 특성: 붕소 도핑 다이아몬드는 긴 일관성 시간과 실온에서 개별 양자 비트(큐비트)를 호스팅하는 능력으로 인해 양자 컴퓨팅, 양자 통신 및 양자 감지와 같은 양자 기술에서 유망한 응용 분야를 가지고 있습니다.

원칙

화학 기상 증착(CVD) 붕소 도핑 다이아몬드는 CVD 성장 과정에서 다이아몬드 격자에 붕소 원자를 도입하여 생성됩니다. 이 도핑 공정은 재료의 전기 전도도를 제어하여 절연성에서 고전도성까지 맞춤화가 가능합니다.

장점

반도체 거동: 붕소 도핑은 다이아몬드 격자에 전하 캐리어를 도입하여 절연부터 고전도까지 전기 전도도를 제어할 수 있게 하여 다양한 전자 응용 분야에 적합하게 만듭니다.
높은 열전도율: 붕소가 첨가된 다이아몬드는 다른 반도체를 능가하는 탁월한 열전도율을 갖고 있어 고출력 전자 장치, 레이저 시스템 및 마이크로전자공학에서 효율적인 열 방출을 가능하게 합니다.
넓은 스펙트럼 투명성: 붕소가 첨가된 다이아몬드는 자외선부터 적외선까지 넓은 스펙트럼 범위에 걸쳐 투명성을 나타내므로 광학 창, 렌즈, 광학 및 포토닉스 응용 분야에 유용합니다.
컬러 센터: 붕소 도핑 다이아몬드는 고유한 광학 및 스핀 특성을 지닌 원자 규모 결함인 컬러 센터를 호스팅할 수 있습니다. 이러한 컬러 센터는 양자 컴퓨팅, 양자 통신 및 양자 감지를 포함한 양자 기술의 응용 분야를 찾습니다.
화학적 불활성: 붕소 도핑된 다이아몬드는 화학적으로 불활성이고 열악한 환경에 강하며 다양한 화학 물질과 호환되므로 부식성 또는 극한 조건의 응용 분야에 적합합니다.
기계적 경도: 붕소가 첨가된 다이아몬드는 다이아몬드의 뛰어난 기계적 경도를 이어받아 까다로운 응용 분야에서도 내구성과 마모에 대한 저항성을 제공합니다.
맞춤형 전기적 특성: CVD 성장 공정 중에 붕소 원자의 농도를 정밀하게 제어할 수 있으므로 재료의 전기 전도성을 넓은 범위에 걸쳐 맞춤화할 수 있어 특정 응용 분야에 맞게 최적화할 수 있습니다.
저온 증착: 화학 기상 증착(CVD) 공정은 일반적으로 저온에서 수행되므로 광범위한 기판과 통합되고 다양한 장치 제조 공정과 호환됩니다.
산업 호환성: CVD 붕소 도핑 다이아몬드는 산업 제조 공정과 호환되므로 확장 가능하고 비용 효율적인 생산이 가능하므로 대량 응용 분야에 적합합니다.

사양

사용 가능한 측정기준:	직경100mm, 두께 0.3-2mm
붕소 농도 [B]:	2 ~ 6 x 1020 원자/cm3, 평균 0.16 mm2 이상
벌크 저항률(Rv):	2~1.8 x 10-3Ω·m, ± 0.25 x 10-3Ω·m
용매 창:	>3.0V

FAQ

CVD(화학 기상 증착)란 무엇이며 주요 장점은 무엇인가요?

화학 기상 증착(CVD)은 재료를 증기상에서 기판에 증착하는 공정입니다. 주요 장점으로는 접근이 제한된 표면, 광범위한 코팅 재료(금속, 합금, 세라믹), 매우 낮은 다공성 수준, 고순도, 대량 배치로 경제적으로 생산할 수 있다는 점 등이 있습니다.

CVD로란?

화학 기상 증착(CVD)은 가열, 플라즈마 여기 또는 빛 방사와 같은 다양한 에너지원을 사용하여 기상 또는 기체-고체 계면에서 기체 또는 증기 화학 물질을 화학적으로 반응시켜 반응기에서 고체 침전물을 형성하는 기술입니다. 화학 반응. 간단히 말해서 두 가지 이상의 기체 상태의 원료를 반응 챔버에 넣은 다음 서로 반응하여 새로운 물질을 형성하고 기판 표면에 증착합니다.

CVD로는 고온 관상로 장치, 가스 제어 장치 및 진공 장치가 있는 하나의 결합된로 시스템으로 복합 재료 준비, 마이크로 전자 공정, 반도체 광전자, 태양 에너지 이용, 광섬유 통신, 초전도체의 실험 및 생산에 널리 사용됩니다. 기술, 보호 코팅 분야.

물리적 기상 증착(PVD)이란 무엇입니까?

PVD(Physical Vapor Deposition)는 진공 상태에서 고체 물질을 기화시킨 후 기판에 증착시켜 박막을 증착하는 기술입니다. PVD 코팅은 내구성, 긁힘 방지 및 내부식성이 뛰어나 태양 전지에서 반도체에 이르기까지 다양한 응용 분야에 이상적입니다. PVD는 또한 고온을 견딜 수 있는 박막을 생성합니다. 그러나 PVD는 비용이 많이 들 수 있으며 사용하는 방법에 따라 비용이 달라집니다. 예를 들어 증발은 저비용 PVD 방법인 반면 이온 빔 스퍼터링은 다소 비쌉니다. 반면에 마그네트론 스퍼터링은 더 비싸지만 확장성이 더 큽니다.

화학 기상 증착(CVD) 붕소 도핑 다이아몬드의 주요 장점과 응용 분야는 무엇입니까?

CVD 붕소 도핑 다이아몬드는 높은 열 전도성, 기계적 경도, 광학적 투명성, 제어된 전기 전도성 등 탁월한 특성을 제공합니다. 이러한 장점으로 인해 전자, 감지, 열 관리, 광학 및 양자 기술에 가치가 있습니다.

CVD 재료의 일반적인 응용 분야에는 어떤 것이 있을까요?

CVD 재료는 절삭 공구, 스피커, 드레싱 도구, 와이어 드로잉 다이, 열 관리, 전자, 광학, 감지, 양자 기술 등 다양한 분야에 사용됩니다. 다양한 환경에서 뛰어난 열 전도성, 내구성 및 성능으로 높은 평가를 받고 있습니다.

CVD 전기로는 어떻게 작동합니까?

CVD로 시스템은 고온 튜브로 장치, 반응 가스 소스 정밀 제어 장치, 진공 펌프 스테이션 및 해당 조립 부품으로 구성됩니다.

진공 펌프는 반응 튜브에서 공기를 제거하고 반응 튜브 내부에 원치 않는 가스가 없는지 확인한 후 튜브 퍼니스가 반응 튜브를 목표 온도로 가열한 다음 반응 가스 소스 정밀 제어 장치가 다른 도입할 수 있음을 확인합니다. 화학 반응을 위해 로 튜브에 설정된 비율로 가스를 넣으면 화학 기상 증착이 CVD 로에서 형성됩니다.

CVD 다이아몬드 기계는 무엇입니까?

CVD 다이아몬드 기계는 화학 기상 증착(CVD)이라는 공정을 통해 합성 다이아몬드를 생산하는 데 사용되는 장치입니다. 이 과정은 천연 다이아몬드와 동등한 속성을 가진 다이아몬드를 생성하기 위해 화학 증기의 침전을 포함합니다. 필라멘트 보조 열 CVD, 플라즈마 강화 CVD 및 연소 화염 보조 CVD 등을 포함한 CVD 다이아몬드 기계. 생성된 CVD 다이아몬드는 높은 경도와 오래 지속되는 공구 수명으로 인해 절삭 공구 산업에서 유용하므로 중요합니다. 비철 재료 절단을 위한 비용 효율적인 도구입니다.

어떤 유형의 다이아몬드 성장 기계를 사용할 수 있습니까?

핫 필라멘트 CVD, DC 전류 플라즈마 불꽃 CVD, 마이크로파 플라즈마 강화 화학 기상 증착(MPCVD) 및 마이크로 플라즈마 CVD(MPCVD)를 포함하여 인공 다이아몬드 성장을 위해 여러 기계를 사용할 수 있습니다. 이 중 MPCVD는 마이크로웨이브에 의한 균일가열로 인해 널리 사용되고 있다. 또한, 플라즈마 밀도를 높여 다이아몬드의 성장 속도를 높일 수 있으며, 다이아몬드 성장 속도를 향상시키기 위해 질소를 첨가할 수 있습니다. 평평한 표면을 얻기 위해 기계 및 화학 기계 연마를 포함한 다양한 연마 기술을 사용할 수 있습니다. 큰 크기의 다이아몬드 성장은 모자이크 성장 또는 헤테로 에피택셜 성장을 통해 달성할 수 있습니다.

마그네트론 스퍼터링이란 무엇입니까?

마그네트론 스퍼터링은 접착력이 뛰어난 매우 조밀한 필름을 생산하는 데 사용되는 플라즈마 기반 코팅 기술로, 녹는점이 높고 증발할 수 없는 재료에 코팅을 생성하는 다목적 방법입니다. 이 방법은 양전하를 띤 에너지 이온이 음전하를 띤 타겟 물질과 충돌하여 원자가 방출되거나 "스퍼터링"되는 타겟 표면 근처에 자기적으로 제한된 플라즈마를 생성합니다. 이렇게 방출된 원자는 기판이나 웨이퍼에 증착되어 원하는 코팅을 생성합니다.

MPCVD란 무엇입니까?

MPCVD는 Microwave Plasma Chemical Vapor Deposition의 약자로 표면에 박막을 증착하는 공정입니다. 진공 챔버, 마이크로파 발생기 및 가스 전달 시스템을 사용하여 반응 화학 물질과 필요한 촉매로 구성된 플라즈마를 생성합니다. MPCVD는 다이아몬드 시드 기판에서 새로운 다이아몬드를 성장시키기 위해 메탄과 수소를 사용하여 다이아몬드 층을 증착하기 위해 ANFF 네트워크에서 많이 사용됩니다. 저비용, 고품질의 대형 다이아몬드를 생산할 수 있는 유망한 기술이며 반도체 및 다이아몬드 절삭 산업에서 광범위하게 사용됩니다.

박막 증착에 사용되는 방법은 무엇입니까?

박막 증착에 사용되는 두 가지 주요 방법은 화학 기상 증착(CVD) 및 물리 기상 증착(PVD)입니다. CVD는 반응 가스를 챔버로 도입하여 웨이퍼 표면에서 반응하여 고체 막을 형성합니다. PVD는 화학 반응을 수반하지 않습니다. 대신 구성 물질의 증기가 챔버 내부에서 생성된 다음 웨이퍼 표면에 응결되어 단단한 필름을 형성합니다. PVD의 일반적인 유형에는 증발 증착 및 스퍼터링 증착이 포함됩니다. 증발 증착 기술의 세 가지 유형은 열 증발, 전자 빔 증발 및 유도 가열입니다.

다이아몬드 필름 성장 중에 붕소 도핑은 어떻게 이루어지나요?

붕소 원자는 증착 공정 중에 디보란 또는 트리메틸 보란과 같은 붕소 함유 가스를 성장 챔버에 추가하여 다이아몬드 격자에 도입됩니다. 이러한 의도적인 도핑을 통해 재료의 전기 전도성을 정밀하게 제어할 수 있습니다.

어떤 유형의 CVD 재료를 사용할 수 있나요?

CVD 다이아몬드 코팅, CVD 다이아몬드 돔, 드레싱 공구용 CVD 다이아몬드, CVD 다이아몬드 와이어 드로잉 다이 블랭크, CVD 다이아몬드 절삭 공구 블랭크, CVD 붕소 도핑 다이아몬드, 열 관리용 CVD 다이아몬드 등 여러 유형의 CVD 재료가 있습니다. 각 유형은 특정 용도에 맞게 맞춤 제작됩니다.

CVD 공정에 사용되는 가스는?

CVD 공정에는 엄청난 가스 소스가 사용될 수 있으며 CVD의 일반적인 화학 반응에는 열분해, 광분해, 환원, 산화, 산화 환원이 포함되므로 이러한 화학 반응에 관련된 가스를 CVD 공정에서 사용할 수 있습니다.

CVD 그래핀 성장을 예로 들면 CVD 공정에 사용되는 가스는 CH4,H2,O2 및 N2입니다.

랩그로운 다이아몬드의 장점은?

랩그로운 다이아몬드의 장점은 원산지를 알 수 있고 가격이 저렴하며 환경 친화적이며 유색 다이아몬드를 더 쉽게 만들 수 있다는 점입니다. 실험실에서 재배한 다이아몬드는 원산지가 거의 100% 확실하므로 갈등, 아동 착취 또는 전쟁이 없습니다. 또한 동일한 크기, 투명도, 컷의 천연 다이아몬드보다 최소 20% 저렴합니다. 랩그로운 다이아몬드는 채굴이 필요하지 않고 환경에 미치는 영향이 적기 때문에 더 지속 가능합니다. 마지막으로, 합성 유색 다이아몬드는 다양한 색상으로 제조하기 쉽고 훨씬 저렴한 가격으로 제공됩니다.

CVD의 기본 원리는 무엇입니까?

화학 기상 증착(CVD)의 기본 원리는 박막 증착을 생성하기 위해 표면에서 반응하거나 분해되는 하나 이상의 휘발성 전구체에 기판을 노출시키는 것입니다. 이 공정은 패터닝 필름, 절연 재료 및 전도성 금속층과 같은 다양한 응용 분야에 사용될 수 있습니다. CVD는 코팅, 분말, 섬유, 나노튜브 및 모놀리식 구성 요소를 합성할 수 있는 다목적 프로세스입니다. 또한 대부분의 금속 및 금속 합금과 그 화합물, 반도체 및 비금속 시스템을 생산할 수 있습니다. 증기 상태의 화학 반응으로 인해 가열된 표면에 고체가 증착되는 것이 CVD 공정의 특징입니다.

왜 마그네트론 스퍼터링인가?

마그네트론 스퍼터링은 증발법을 능가하는 막 두께와 코팅 밀도에서 높은 정밀도를 달성할 수 있기 때문에 선호됩니다. 이 기술은 특정 광학적 또는 전기적 특성을 가진 금속 또는 절연 코팅을 만드는 데 특히 적합합니다. 또한 마그네트론 스퍼터링 시스템은 여러 마그네트론 소스로 구성할 수 있습니다.

MPcvd 머신이란 무엇입니까?

MPCVD(Microwave Plasma Chemical Vapor Deposition) 기계는 고품질 다이아몬드 필름을 성장시키는 데 사용되는 실험실 장비입니다. 탄소 함유 가스와 마이크로파 플라즈마를 사용하여 다이아몬드 기판 위에 플라즈마 볼을 생성하여 특정 온도로 가열합니다. 플라즈마 볼이 와벽과 접촉하지 않아 다이아몬드 성장 과정에 불순물이 없고 다이아몬드의 품질이 향상됩니다. MPCVD 시스템은 진공 챔버, 마이크로파 발생기 및 챔버로의 가스 흐름을 제어하는 가스 전달 시스템으로 구성됩니다.

박막증착장비란?

박막 증착 장비는 기판 재료에 박막 코팅을 생성하고 증착하는 데 사용되는 도구 및 방법을 말합니다. 이러한 코팅은 다양한 재료로 만들 수 있으며 기질의 성능을 개선하거나 변경할 수 있는 다양한 특성을 가지고 있습니다. PVD(Physical Vapor Deposition)는 진공 상태에서 고체 물질을 증발시킨 다음 기판에 증착하는 일반적인 기술입니다. 다른 방법으로는 증발 및 스퍼터링이 있습니다. 박막 증착 장비는 광전자 장치, 의료용 임플란트 및 정밀 광학 제품 생산에 사용됩니다.

붕소 원자의 농도와 다이아몬드 필름의 전기 전도도 사이에는 어떤 관계가 있습니까?

낮은 도핑 수준(10^19 원자 cm−3 이하)에서 다이아몬드 필름은 반도체처럼 동작합니다. 도핑 농도가 증가함에 따라 필름은 전기 전도도가 높은 반금속 상태(≥10^20 원자 cm−3)로 전환됩니다.

CVD 다이아몬드는 절삭 공구의 성능을 어떻게 향상시킬까요?

CVD 다이아몬드는 우수한 내마모성, 낮은 마찰, 높은 열전도율을 제공하여 절삭 공구의 성능을 향상시킵니다. 따라서 비철 소재, 세라믹 및 복합재 가공에 이상적이며 공구 수명을 연장하고 성능을 향상시킵니다.

CVD 시스템의 장점은 무엇입니까?

필요에 따라 금속막, 비금속막, 다성분 합금막 등 다양한 피막을 생산할 수 있습니다. 동시에 GaN, BP 등 다른 방법으로는 얻기 힘든 고품질 결정을 제조할 수 있다.
필름 형성 속도는 빠르며 일반적으로 분당 수 미크론 또는 분당 수백 미크론입니다. LPE(액상 에피택시) 및 MBE(분자선 에피택시)와 같은 다른 필름 제조 방법과 비교할 수 없는 균일한 조성으로 많은 양의 코팅을 동시에 증착할 수 있습니다.
작업 조건은 상압 또는 저진공 조건에서 수행되므로 코팅은 회절이 좋으며 복잡한 형상의 작업물을 균일하게 코팅할 수 있어 PVD보다 훨씬 우수합니다.
반응 기체, 반응 생성물 및 기질의 상호 확산으로 인해 내마모성 및 부식 방지 필름과 같은 표면 강화 필름을 제조하는 데 중요한 접착 강도가 우수한 코팅을 얻을 수 있습니다.
일부 필름은 필름 재료의 녹는점보다 훨씬 낮은 온도에서 성장합니다. 저온 성장 조건에서는 반응 가스와 반응기 벽 및 그 안에 포함된 불순물이 거의 반응하지 않아 순도가 높고 결정성이 좋은 막을 얻을 수 있다.
화학 기상 증착은 매끄러운 증착 표면을 얻을 수 있습니다. 이는 LPE와 비교하여 화학적 기상 증착(CVD)이 고포화 상태에서 수행되어 높은 핵 생성 속도, 높은 핵 생성 밀도 및 전체 평면에 균일한 분포로 인해 거시적으로 매끄러운 표면을 생성하기 때문입니다. 동시에 화학 기상 증착에서 분자(원자)의 평균 자유 경로는 LPE보다 훨씬 크므로 분자의 공간 분포가 더 균일하여 매끄러운 증착 표면을 형성하는 데 도움이 됩니다.
MOS(금속산화물반도체) 및 기타 소자 제조에 필요한 조건인 낮은 Radiation Damage

CVD 성장 기계의 가격은 얼마입니까?

CVD 성장 기계의 가격은 장치의 크기와 복잡성에 따라 크게 달라질 수 있습니다. 연구 개발 목적으로 설계된 작은 탁상용 모델은 약 $50,000의 비용이 들 수 있으며 고품질 다이아몬드를 대량으로 생산할 수 있는 산업 규모의 기계는 $200,000 이상입니다. 그러나 CVD 다이아몬드의 가격은 일반적으로 채굴된 다이아몬드보다 낮기 때문에 소비자에게 더 저렴한 옵션입니다.

CVD 방법의 다른 유형은 무엇입니까?

다양한 유형의 CVD 방법에는 대기압 CVD(APCVD), 저압 CVD(LPCVD), 초고진공 CVD, 에어로졸 지원 CVD, 직접 액체 주입 CVD, 고온벽 CVD, 저온벽 CVD, 마이크로웨이브 플라즈마 CVD, 플라즈마- 강화 CVD(PECVD), 원격 플라즈마 강화 CVD, 저에너지 플라즈마 강화 CVD, 원자층 CVD, 연소 CVD 및 고온 필라멘트 CVD. 이러한 방법은 화학 반응이 유발되는 메커니즘과 작동 조건이 다릅니다.

박막 증착에 사용되는 재료는 무엇입니까?

박막 증착은 일반적으로 금속, 산화물 및 화합물을 재료로 사용하며 각각 고유한 장점과 단점이 있습니다. 금속은 내구성과 증착 용이성 때문에 선호되지만 상대적으로 비쌉니다. 산화물은 내구성이 뛰어나고 고온을 견딜 수 있으며 저온에서 증착될 수 있지만 부서지기 쉽고 작업하기 어려울 수 있습니다. 화합물은 강도와 내구성을 제공하고 저온에서 증착될 수 있으며 특정 특성을 나타내도록 조정될 수 있습니다.

박막 코팅을 위한 재료 선택은 적용 요건에 따라 다릅니다. 금속은 열 및 전기 전도에 이상적이며 산화물은 보호 기능을 제공하는 데 효과적입니다. 컴파운드는 특정 요구에 맞게 조정할 수 있습니다. 궁극적으로 특정 프로젝트에 가장 적합한 재료는 응용 프로그램의 특정 요구 사항에 따라 달라집니다.

MPcvd의 장점은 무엇입니까?

MPCVD는 더 높은 순도, 더 적은 에너지 소비 및 더 큰 다이아몬드를 생산할 수 있는 능력과 같은 다른 다이아몬드 생산 방법에 비해 몇 가지 장점이 있습니다.

박막 증착 기술이란?

박막 증착 기술은 수 나노미터에서 100마이크로미터에 이르는 두께 범위의 매우 얇은 재료 필름을 기판 표면이나 이전에 증착된 코팅에 도포하는 공정입니다. 이 기술은 반도체, 광학 장치, 태양광 패널, CD 및 디스크 드라이브를 포함한 현대 전자 제품 생산에 사용됩니다. 박막 증착의 두 가지 광범위한 범주는 화학적 변화가 화학적으로 증착된 코팅을 생성하는 화학적 증착과 재료가 소스에서 방출되어 기계적, 전기기계적 또는 열역학적 프로세스를 사용하여 기판에 증착되는 물리적 기상 증착입니다.

다이아몬드 필름의 전기 전도성을 어떻게 맞춤화할 수 있나요?

다이아몬드 필름의 전기 전도성은 성장 과정에서 붕소 원자의 농도를 정밀하게 제어하여 원하는 재료 특성을 허용함으로써 맞춤화될 수 있습니다.

CVD 다이아몬드 돔이 고성능 라우드스피커에 적합한 이유는 무엇일까요?

CVD 다이아몬드 돔은 뛰어난 음질, 내구성 및 전력 처리 능력으로 고성능 라우드 스피커에 적합합니다. DC 아크 플라즈마 제트 기술로 제작되어 하이엔드 오디오 애플리케이션에 탁월한 음향 성능을 제공합니다.

PECVD는 무엇을 의미합니까?

PECVD는 플라즈마를 이용하여 반응 가스를 활성화하고 기판 표면 또는 표면 공간 근처에서 화학 반응을 촉진하여 고체 막을 생성하는 기술입니다. 플라즈마 화학 기상 증착 기술의 기본 원리는 RF 또는 DC 전기장의 작용하에 소스 가스가 이온화되어 플라즈마를 형성하고 저온 플라즈마를 에너지 원으로 사용하고 적절한 양의 반응 가스가 플라즈마 방전을 이용하여 반응가스를 활성화시켜 화학기상증착을 구현한다.

플라즈마를 발생시키는 방법에 따라 RF 플라즈마, DC 플라즈마 및 마이크로파 플라즈마 CVD 등으로 나눌 수 있습니다.

최적의 박막 증착을 달성하는 방법은 무엇입니까?

원하는 특성을 가진 박막을 얻기 위해서는 고품질 스퍼터링 타겟과 증발 재료가 필수적입니다. 이러한 재료의 품질은 순도, 입자 크기 및 표면 상태와 같은 다양한 요인에 의해 영향을 받을 수 있습니다.

스퍼터링 타겟 또는 증발 재료의 순도는 결정적인 역할을 합니다. 불순물은 생성된 박막에 결함을 일으킬 수 있기 때문입니다. 입자 크기는 또한 박막의 품질에 영향을 미치며 입자가 클수록 필름 특성이 저하됩니다. 또한 표면이 거칠면 필름에 결함이 생길 수 있으므로 표면 상태가 중요합니다.

최고 품질의 스퍼터링 타겟 및 증발 재료를 얻으려면 고순도, 작은 입자 크기 및 매끄러운 표면을 가진 재료를 선택하는 것이 중요합니다.

박막 증착의 용도

산화아연 기반 박막

ZnO 박막은 열, 광학, 자기 및 전기와 같은 여러 산업 분야에서 응용되지만 주로 코팅 및 반도체 장치에 사용됩니다.

박막 저항기

박막 저항기는 현대 기술에 매우 중요하며 라디오 수신기, 회로 기판, 컴퓨터, 무선 주파수 장치, 모니터, 무선 라우터, Bluetooth 모듈 및 휴대폰 수신기에 사용됩니다.

자성 박막

자성 박막은 전자, 데이터 저장, 무선 주파수 식별, 마이크로파 장치, 디스플레이, 회로 기판 및 광전자 공학의 핵심 구성 요소로 사용됩니다.

광학 박막

광학 코팅 및 광전자 공학은 광학 박막의 표준 응용 분야입니다. 분자 빔 에피택시는 광전자 박막 장치(반도체)를 생산할 수 있으며, 여기서 에피택셜 필름은 기판에 한 번에 원자 하나씩 증착됩니다.

고분자 박막

고분자 박막은 메모리 칩, 태양 전지 및 전자 장치에 사용됩니다. 화학 증착 기술(CVD)은 적합성 및 코팅 두께를 포함하여 폴리머 필름 코팅을 정밀하게 제어합니다.

박막 전지

박막 전지는 이식형 의료기기와 같은 전자 기기에 전력을 공급하며, 리튬 이온 전지는 박막의 사용 덕분에 크게 발전했습니다.

박막 코팅

박막 코팅은 다양한 산업 및 기술 분야에서 대상 물질의 화학적 및 기계적 특성을 향상시킵니다. 반사 방지 코팅, 자외선 방지 또는 적외선 방지 코팅, 긁힘 방지 코팅 및 렌즈 편광이 몇 가지 일반적인 예입니다.

박막형 태양전지

박막형 태양전지는 상대적으로 저렴하고 깨끗한 전기를 생산할 수 있어 태양광 산업에 필수적이다. 광전지 시스템과 열 에너지는 두 가지 주요 적용 기술입니다.

CVD 다이아몬드는 진짜입니까 아니면 가짜입니까?

CVD 다이아몬드는 가짜가 아닌 진짜 다이아몬드입니다. 그들은 화학 기상 증착(CVD)이라는 공정을 통해 실험실에서 성장합니다. 지표면 아래에서 채굴되는 천연 다이아몬드와 달리 CVD 다이아몬드는 실험실에서 첨단 기술을 사용하여 만들어집니다. 이 다이아몬드는 100% 탄소이며 유형 IIa 다이아몬드로 알려진 가장 순수한 형태의 다이아몬드입니다. 그들은 천연 다이아몬드와 동일한 광학적, 열적, 물리적 및 화학적 특성을 가지고 있습니다. 유일한 차이점은 CVD 다이아몬드는 실험실에서 생성되며 지구에서 채굴되지 않는다는 것입니다.

붕소 도핑된 다이아몬드 필름 제조와 관련된 제한 사항이나 과제는 무엇입니까?

붕소가 도핑된 다이아몬드 필름은 증착 공정에 사용되는 뜨거운 필라멘트로 인해 오염이 발생할 수 있습니다. 또한 필라멘트의 변형과 불균일한 기판 온도 분포로 인해 제작 중에 문제가 발생할 수 있습니다.

CVD 다이아몬드는 전자 기기의 열 관리를 어떻게 개선하나요?

CVD 다이아몬드는 최대 2000W/mK의 열전도율을 가진 고품질 다이아몬드를 제공하여 전자 기기의 열 관리를 개선합니다. 따라서 히트 스프레더, 레이저 다이오드, GaN 온 다이아몬드(GOD) 애플리케이션에 사용하기에 이상적이며 열을 효과적으로 발산하고 디바이스 성능을 향상시킵니다.

CVD와 PECVD의 차이점은 무엇입니까?

PECVD와 기존 CVD 기술의 차이점은 플라즈마가 화학 기상 증착 공정에 필요한 활성화 에너지를 제공할 수 있는 많은 수의 고에너지 전자를 포함하여 반응 시스템의 에너지 공급 모드를 변경한다는 것입니다. 플라즈마의 전자 온도는 10000K만큼 높기 때문에 전자와 가스 분자 간의 충돌은 반응 가스 분자의 화학 결합 파괴 및 재결합을 촉진하여 더 많은 활성 화학 그룹을 생성하는 반면 전체 반응 시스템은 더 낮은 온도를 유지합니다.

따라서 CVD 공정에 비해 PECVD는 더 낮은 온도에서 동일한 화학 기상 증착 공정을 수행할 수 있습니다.

박막 증착에 영향을 미치는 요인 및 매개변수

공술서 비율:

일반적으로 두께를 시간으로 나눈 값으로 측정되는 필름 생산 속도는 응용 분야에 적합한 기술을 선택하는 데 중요합니다. 적당한 증착 속도는 박막에 충분하고 빠른 증착 속도는 후막에 필요합니다. 속도와 정확한 필름 두께 제어 사이의 균형을 맞추는 것이 중요합니다.

일률:

기판 전체에 걸친 필름의 일관성은 균일성으로 알려져 있으며, 일반적으로 필름 두께를 나타내지만 굴절률과 같은 다른 특성과도 관련될 수 있습니다. 균일성을 과소 또는 과도하게 지정하지 않도록 애플리케이션을 잘 이해하는 것이 중요합니다.

채우기 기능:

충전 능력 또는 스텝 커버리지는 증착 공정이 기판의 지형을 얼마나 잘 커버하는지를 나타냅니다. 사용된 증착 방법(예: CVD, PVD, IBD 또는 ALD)은 스텝 커버리지 및 충전에 상당한 영향을 미칩니다.

필름 특성:

필름의 특성은 애플리케이션의 요구 사항에 따라 달라지며 광자, 광학, 전자, 기계 또는 화학으로 분류할 수 있습니다. 대부분의 영화는 둘 이상의 범주에서 요구 사항을 충족해야 합니다.

공정 온도:

필름 특성은 공정 온도의 영향을 크게 받으며, 적용 분야에 따라 제한될 수 있습니다.

손상:

각 증착 기술은 증착되는 재료를 손상시킬 가능성이 있으며 작은 피처는 프로세스 손상에 더 취약합니다. 오염, UV 방사선 및 이온 충격은 손상의 잠재적인 원인 중 하나입니다. 재료와 도구의 한계를 이해하는 것이 중요합니다.
