적외선(IR) 분광법에서 브롬화 칼륨(KBr)의 용도는 무엇입니까? KBr 펠릿으로 선명한 고체 시료 분석 달성

적외선(IR) 분광법에서 브롬화 칼륨(KBr)은 분석을 위해 고체 시료를 준비하는 데 사용되는 불활성 매트릭스입니다. 이는 투명한 매질 역할을 하여 IR 빔이 측정에 간섭하지 않고 시료를 통과하도록 합니다. 이 기술은 고체 시료를 KBr 분말과 미세하게 분쇄한 다음 혼합물을 얇고 반투명한 펠릿으로 압축하는 과정을 포함합니다.

브롬화 칼륨의 주요 가치는 가장 유용한 적외선 주파수 범위에 걸친 탁월한 광학적 투명성입니다. 이 특성 덕분에 완벽한 "창" 또는 고체 상태 용매 역할을 하여 쉽게 용해하거나 녹일 수 없는 고체 시료를 분석할 수 있게 해줍니다.

핵심 문제: IR에서 고체 시료 분석

IR 분광법은 화학 화합물을 식별하는 강력한 기술이지만, 적외선 빔이 분석 대상 물질을 통과해야 합니다. 이는 고체 시료를 다룰 때 상당한 어려움을 제기합니다.

고체의 불투명한 특성

대부분의 고체 물질은 자연 상태에서 불투명합니다. 고체 시료 덩어리나 조각은 전체 IR 빔을 산란시키거나 흡수하여 의미 있는 데이터를 수집하는 것을 방해합니다.

용매의 한계

일반적인 해결책은 고체를 용매에 용해하는 것입니다. 그러나 용매 자체는 IR 빛을 흡수하는 뚜렷한 화학 구조를 가지고 있습니다. 이러한 용매 흡수 피크는 시료의 피크와 겹치거나 가릴 수 있어 결과 스펙트럼을 해석하기 어렵거나 불가능하게 만듭니다.

브롬화 칼륨이 이상적인 해결책인 이유

브롬화 칼륨은 물리적 및 화학적 특성이 이러한 문제를 완벽하게 해결하기 때문에 고체 시료 IR 분석의 표준으로 채택되었습니다.

탁월한 IR 투명성

KBr의 가장 중요한 특성은 분석 범위의 대부분(4000 cm⁻¹에서 400 cm⁻¹까지)에 걸쳐 적외선 복사에 투명하다는 것입니다. 이 영역에는 진동 흡수가 없으므로 평평하고 특징 없는 기준선을 생성합니다. 이를 통해 최종 스펙트럼에서 관찰되는 모든 피크가 시료에서 비롯되며 시료를 담고 있는 매트릭스에서 비롯되지 않음을 보장합니다.

압력 하에서의 가단성

KBr은 부드러운 결정성 이온성 염입니다. 이를 미세한 분말로 분쇄하고 매우 높은 압력(일반적으로 수 톤)에 노출시키면 개별 결정이 변형되어 융합됩니다. 냉간 유동(cold-flowing)이라고 하는 이 과정은 기계적으로 안정하고 광학적으로 투명한 균일한 유리와 같은 디스크 또는 펠릿을 생성합니다.

KBr 펠릿 방법

이 과정은 불투명한 분말을 반투명한 창으로 바꿉니다. 고체 시료의 소량(일반적으로 ~1mg)을 순수한 KBr 분말(일반적으로 ~100-200mg)과 혼합하고 분쇄합니다. 균질한 혼합물을 특수 다이로 압착하여 펠릿을 형성하며, 이 펠릿을 분광계의 시료 홀더에 직접 놓을 수 있습니다.

일반적인 함정과 모범 사례

효과적이지만, KBr 방법은 고품질 결과를 얻기 위해 세심한 주의와 세부 사항에 대한 관심이 필요합니다.

건조의 결정적인 역할

브롬화 칼륨은 흡습성이 있어 대기 중의 수분을 쉽게 흡수합니다. 물은 IR 스펙트럼에서 매우 강하고 넓은 흡수 대역을 가지므로 시료의 피크를 쉽게 가릴 수 있습니다. 따라서 KBr은 일반적으로 제습기나 저온 오븐에 보관하여 철저히 건조하게 유지해야 합니다.

균질성 달성

시료는 매우 미세한 입자로 분쇄되어 KBr과 철저히 혼합되어야 합니다. 시료 입자가 너무 크면 IR 빛을 투과시키기보다는 산란시킵니다. 이 산란 효과는 기울어진 기준선과 왜곡되고 부정확한 피크를 초래합니다.

시료 상호 작용 가능성

KBr은 대부분 불활성이지만 이온성 염입니다. 펠릿 형성 시의 높은 압력 하에서 다른 이온성 염과 같은 특정 유형의 시료와 상호 작용할 수 있습니다. 이는 이온 교환을 유발하여 시료를 변경하고 대표성이 없는 스펙트럼을 생성할 수 있습니다.

시료에 대한 올바른 선택

KBr 펠릿 기술 사용 여부의 결정은 전적으로 시료의 물리적 특성에 달려 있습니다.

• 시료가 액체이거나 간섭하지 않는 용매에 용해될 수 있는 경우: KBr 방법이 필요하지 않을 수 있으며, 액체 셀 또는 용액 분석이 종종 더 간단하고 빠릅니다.
• 시료가 녹이거나 용해하기 어려운 고체인 경우: KBr 펠릿 방법은 고품질 투과 IR 스펙트럼을 얻기 위한 업계 표준 기술입니다.
• 시료 반응이나 습기 민감성이 우려되는 경우: 감쇠 전반사(ATR)와 같은 대체 고체 시료 기술을 고려해 볼 수 있습니다. ATR은 광범위한 준비 없이 고체 표면을 직접 분석합니다.

궁극적으로 KBr은 불투명한 고체를 적외선 빔에 투명하게 만드는 간단하고 효과적인 방법을 제공하여 그 화학 정보를 얻을 수 있게 해줍니다.

요약표:

특성	IR 분광법에서의 역할
IR 투명성	IR 빔이 시료를 통과하는 "창"을 만듭니다.
가단성	압력 하에서 융합되어 안정적이고 반투명한 펠릿을 형성합니다.
불활성 매트릭스	자체 흡수 피크를 스펙트럼에 추가하지 않고 시료를 보유합니다.

KINTEK과 함께 실험실의 분석 능력을 향상시키십시오.

고체 시료에서 고품질 IR 스펙트럼을 얻으려면 정밀 장비와 신뢰할 수 있는 소모품이 필요합니다. KBr 펠릿 방법은 초석 기술이며, 그 성공은 순수하고 건조한 브롬화 칼륨과 견고한 압착 장비를 사용하는 데 달려 있습니다.

KINTEK은 고순도 실험실 재료 및 장비 공급을 전문으로 합니다. 우리는 명확하고 모호하지 않은 IR 분석을 위한 완벽한 시료 준비에 필요한 브롬화 칼륨과 펠릿 다이를 제공합니다.

KINTEK이 귀하의 연구 및 품질 관리를 지원하도록 하십시오.

IR 분광법 및 기타 분석 기술에 대한 특정 실험실 요구 사항에 대해 논의하려면 오늘 전문가에게 문의하십시오. 정확하고 효율적인 결과를 보장하기 위해 올바른 제품을 선택하도록 도와드리겠습니다.

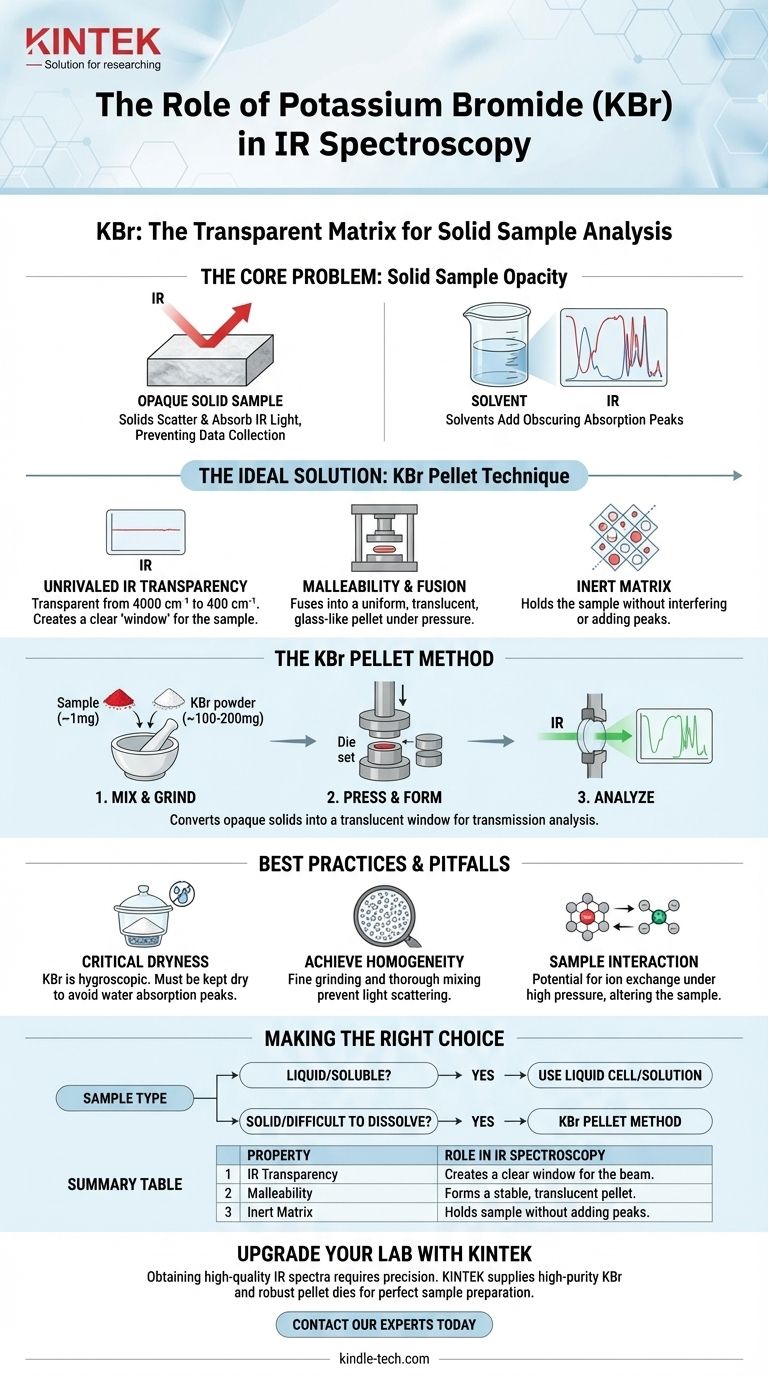

시각적 가이드
