간단히 말해, 체 분석은 흙의 입자 크기 분포를 결정하기 때문에 중요합니다. 이는 흙의 강도, 투수성 및 전반적인 공학적 거동에 직접적인 영향을 미치는 기본적인 특성입니다. 이 간단한 테스트는 흙을 분류하고 다양한 건설 및 환경 조건에서 흙이 어떻게 거동할지 예측하는 데 필요한 기초 데이터를 제공합니다.
흙의 구성 성분을 이해하는 것은 학문적인 연습이 아니라 실제 성능을 예측하기 위한 기초입니다. 체 분석은 조립토에 대한 주요 도구이며, 간단한 샘플을 물의 흐름, 안정성 및 지지력에 대한 중요한 예측으로 변환합니다.
체 분석이 밝히는 것: 입도 곡선
체 분석은 입상 재료의 입자 크기 분포를 평가하는 데 사용되는 기계적 절차입니다. 그 단순성과 신뢰성으로 인해 지반 공학 시험의 초석이 됩니다.
시험의 역학
건조된 흙 샘플을 알려진 무게로 와이어 메쉬 체 스택 위에 놓습니다. 각 체는 위에서 아래로 갈수록 점차적으로 작은 구멍을 가지고 있습니다.
스택은 기계적으로 흔들려 입자가 직경보다 작은 구멍을 가진 체에 걸릴 때까지 떨어지게 합니다. 각 체에 걸린 재료의 무게를 측정하고, 그 결과를 사용하여 입자 크기 분포 곡선을 그립니다.
결과: 입도 곡선
결과는 단일 숫자가 아니라 입도 곡선입니다. 이 그래프는 주어진 입자 크기보다 가는 흙의 백분율을 나타냅니다. 이 곡선의 모양은 흙의 구성에 대한 자세한 이야기를 들려줍니다.
주요 분류 매개변수
이 곡선에서 우리는 자갈, 모래 및 미립자(실트 및 점토)의 백분율을 결정합니다. 미립자는 No. 200 체(0.075mm)를 통과하는 입자로 정의됩니다. 이 초기 분류는 모든 흙 분류의 첫 번째 단계입니다.
또한 D10, D30, D60과 같은 주요 직경을 식별합니다. 이는 흙의 10%, 30%, 60%(무게 기준)가 더 가는 입자 크기를 나타냅니다. 이 값들은 단순히 추상적인 지점이 아니라 추가 분석을 위한 필수 입력값입니다.
입자 크기에서 공학적 결정까지
체 분석의 진정한 중요성은 그 결과가 중요한 공학적 및 설계 결정을 내리는 데 어떻게 사용되는지에 있습니다. 입도 곡선은 흙의 거동에 대한 예측을 가능하게 하는 열쇠입니다.
흙 분류
체 분석의 주요 용도는 통일 분류 시스템(USCS)과 같은 시스템을 사용하여 조립토(모래 및 자갈)를 분류하는 것입니다. 분류는 엔지니어에게 잘 분류된 자갈(GW), 불량하게 분류된 모래(SP) 또는 실트질 모래(SM)와 같이 매우 다른 공학적 특성을 가진 흙을 다루고 있는지 알려줍니다.
수리 전도도(투수성) 예측
흙 입자의 크기는 입자 사이의 공극 크기를 직접적으로 제어합니다. 물은 이 공극을 통해 흐릅니다.
큰 입자(깨끗한 자갈과 같은)가 지배적인 흙은 큰 공극을 가지므로 높은 투수성을 가집니다. 미세한 입자가 많은 흙은 작고 구불구불한 공극을 가지며 낮은 투수성을 가집니다. 이는 댐, 매립지 및 배수 시스템 설계에 중요합니다.
강도 및 다짐성 평가
다양한 입자 크기 분포를 가진 잘 분류된 흙은 일반적으로 불량하게 분류된(또는 균일한) 흙보다 더 높은 밀도로 다져질 수 있습니다.
작은 입자들이 큰 입자들 사이의 공극을 채워 더 높은 전단 강도를 가진 조밀하고 맞물린 덩어리를 만듭니다. 이 정보는 안정적인 기초, 도로 기층 및 흙 제방을 건설하는 데 필수적입니다.
필터 및 배수 적합성 평가
흙 댐 및 옹벽에서는 미세한 흙 입자를 씻어내지 않고 물이 통과하도록 하는 필터 층이 필요합니다. 기본 흙과 제안된 필터 재료 모두에 대한 체 분석은 여과 및 배수에 대한 특정 기준을 충족하는지 확인하여 내부 침식을 방지하는 데 사용됩니다.
장단점 및 한계 이해
근본적이지만, 체 분석은 흙의 거동에 대한 완전한 그림을 제공하지 않습니다. 그 한계를 이해하는 것이 올바르게 사용하는 데 중요합니다.
조립토에 대한 집중
체 분석은 0.075mm보다 큰 입자(No. 200 체에 걸리는 입자)에만 효과적입니다. 실트와 점토를 구별할 수 없으며, 이들의 특성은 크기뿐만 아니라 소성 및 광물학에 의해 결정됩니다.
비중계 분석의 필요성
흙의 미립자 부분(실트 및 점토)의 경우 비중계 시험을 수행해야 합니다. 이 시험은 침강 원리를 사용하여 체질하기에는 너무 작은 재료의 입자 크기 분포를 결정합니다. 완전한 분석에는 종종 두 가지 시험이 모두 포함됩니다.
입자 모양은 무시됨
이 시험은 본질적으로 입자가 대략 구형이라고 가정합니다. 그러나 입자의 모양(예: 둥근 모양 대 각진 모양)도 흙의 강도와 패킹에 크게 영향을 미칩니다. 각진 입자는 둥근 입자보다 더 높은 전단 강도를 가지는 경향이 있으며, 이는 체 분석만으로는 포착되지 않는 요소입니다.
목표에 맞는 올바른 선택
입도 곡선은 다목적 도구입니다. 해석 방식은 전적으로 프로젝트의 목표에 따라 달라집니다.
- 주요 초점이 기초 안정성이라면: 분류 및 입도를 사용하여 흙의 전단 강도와 다짐 가능성을 추정하고, 이는 지지력을 결정합니다.
- 주요 초점이 배수 또는 침투 제어라면: D10 크기와 전체 입도를 사용하여 흙의 수리 전도도를 추정하고 효과적인 필터 또는 배수 담요를 설계합니다.
- 주요 초점이 토공사 및 도로 건설이라면: 입도 곡선을 사용하여 채움재로 사용하기 위한 재료의 적합성을 평가하고 다짐을 통해 달성할 수 있는 최대 밀도를 예측합니다.
- 주요 초점이 위험 평가라면: 입도 곡선을 사용하여 균일한 가는 모래와 같이 동상 또는 액상화에 매우 취약한 흙을 선별합니다.
궁극적으로 이 간단하고 저렴한 시험은 조립토의 거동을 이해하고 예측하기 위한 필수적인 틀을 제공합니다.
요약표:
| 체 분석 매개변수 | 밝혀내는 것 | 주요 공학적 적용 |
|---|---|---|
| 입도 곡선 | 입자 크기 분포 (자갈, 모래, 미립자) | 흙 분류 (USCS) |
| D10, D30, D60 크기 | 입도 분석을 위한 주요 직경 | 수리 전도도(투수성) 추정 |
| 잘 분류됨 vs. 불량하게 분류됨 | 입자 크기 분포 | 다짐성 및 전단 강도 평가 |
| 미립자 함량 (#200 체 통과) | 실트 및 점토의 백분율 | 추가 시험의 필요성 식별 (예: 비중계 분석) |
지반 공학 시험의 정확성과 신뢰성을 보장할 준비가 되셨습니까?
올바른 실험실 장비는 정확한 체 분석 결과를 얻는 데 필수적입니다. KINTEK은 전 세계 지반 공학 실험실에서 신뢰하는 고품질 체, 셰이커 및 샘플 준비 도구를 전문적으로 제공합니다.
우리는 다음을 돕습니다:
- 일관된 결과 달성: 신뢰할 수 있는 입도 데이터를 제공하는 내구성 있고 인증된 시험 체로.
- 작업 흐름 효율성 향상: 당사의 기계식 체 셰이커는 철저하고 반복 가능한 샘플 처리를 보장합니다.
- 포괄적인 분석 지원: 자갈용 거친 체부터 미립자용 No. 200 체까지, 완전한 평가에 필요한 장비를 갖추고 있습니다.
특정 흙 시험 요구 사항에 대해 오늘 저희에게 연락하여 전문가들이 프로젝트를 위한 더 안전하고 신뢰할 수 있는 기초를 구축하는 데 도움을 드리도록 하십시오.
#문의 양식을 통해 맞춤형 견적 또는 기술 지원을 받으세요.

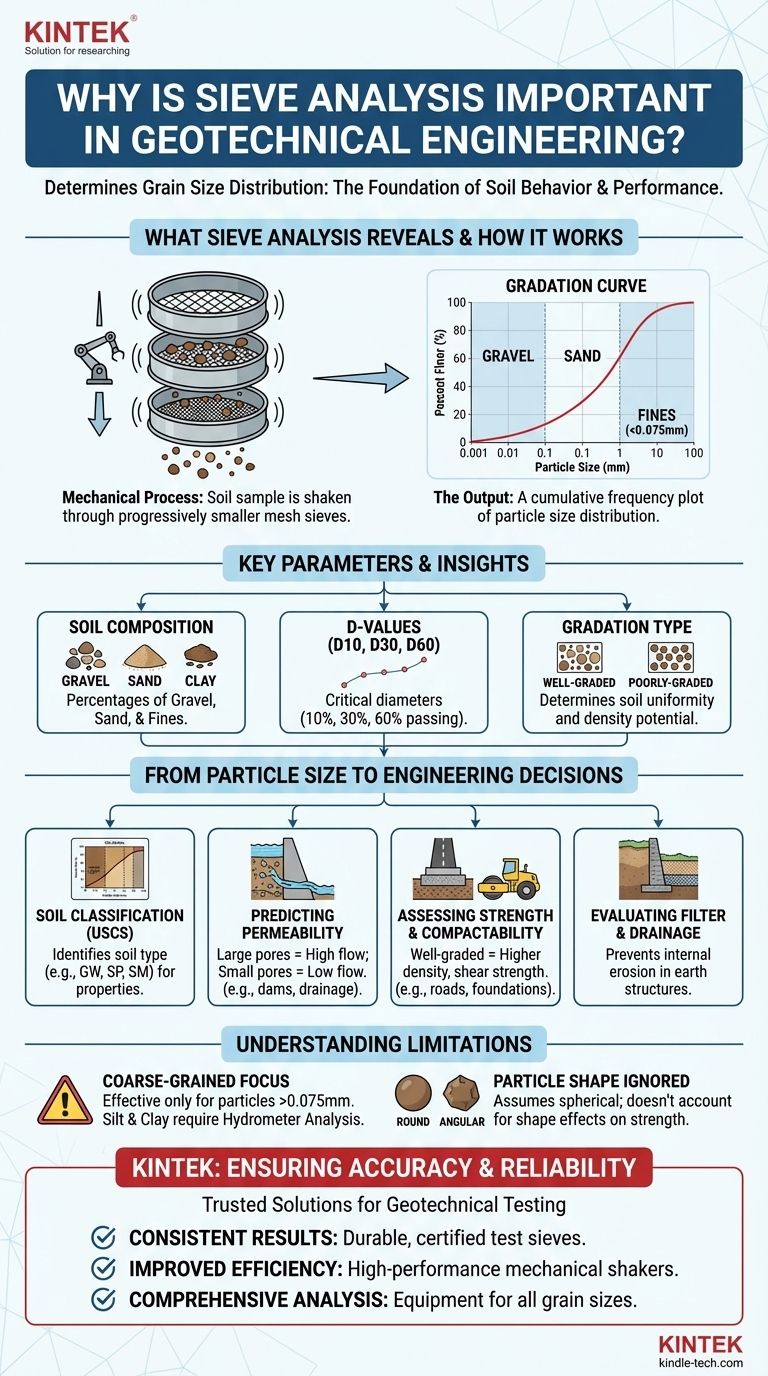

시각적 가이드
