탄소 나노튜브를 컴퓨터 부품에 사용할 수 있습니까? 더 빠르고 효율적인 프로세서 구축

네, 물론입니다. 탄소 나노튜브(CNT)는 컴퓨터 부품에 대한 이론적 가능성일 뿐만 아니라, 연구실에서 기능성 프로세서와 메모리를 구축하는 데 실제로 사용되고 있습니다. 실리콘의 유망한 후계자이지만, 현재 광범위한 상업적 사용을 막는 상당한 제조상의 어려움이 있습니다.

탄소 나노튜브는 실리콘의 물리적 한계를 뛰어넘는 길을 제공하며, 더 작고 빠르며 에너지 효율적인 컴퓨터 부품을 약속합니다. 그러나 핵심 과제는 실험실 규모의 프로토타입에서 현재의 실리콘 산업과 동일한 신뢰성으로 완벽하게 순수하고 정렬된 수조 개의 나노튜브를 대량 생산하는 것으로 전환하는 데 있습니다.

실리콘을 넘어서야 하는 이유

수십 년 동안 컴퓨팅의 역사는 실리콘의 역사였습니다. 무어의 법칙으로 알려진 실리콘 트랜지스터의 끊임없는 소형화는 컴퓨팅 성능의 기하급수적인 성장을 이끌었습니다. 하지만 우리는 이제 근본적인 물리적 한계에 도달하고 있습니다.

실리콘 트랜지스터의 한계

실리콘 트랜지스터가 5나노미터 이하로 작아지면서 양자 효과가 주요 문제가 됩니다. 전자는 꺼져 있을 때도 트랜지스터 게이트를 통해 "터널링"하여 누설을 유발하고 과도한 열을 발생시킵니다. 이로 인해 추가적인 소형화는 비효율적이고 신뢰성이 떨어지게 됩니다.

전례 없는 효율성에 대한 요구

대규모 데이터 센터에서 모바일 장치에 이르기까지 현대 컴퓨팅은 전력 소비와 열 방출에 의해 제약을 받습니다. 데이터를 이동하고 계산을 수행하는 데 필요한 에너지가 주요 병목 현상이며, 발생하는 열은 처리 밀도와 속도를 제한합니다.

탄소 나노튜브(CNT)의 약속

CNT는 탄소 원자로 이루어진 속이 빈 원통으로, 본질적으로 그래핀 시트를 말아 올린 튜브입니다. 그 독특한 구조는 실리콘을 대체할 이상적인 후보로 만드는 뛰어난 전기적 및 물리적 특성을 제공합니다.

우수한 전기적 특성

전자가 산란되고 열을 발생시키는 실리콘과 달리, 특정 CNT를 통과하는 전자는 거의 저항 없이 흐를 수 있는데, 이를 탄도 수송(ballistic transport)이라고 합니다. 이는 CNT 기반 트랜지스터가 훨씬 더 에너지 효율적일 수 있음을 의미하며, 더 적은 전력으로 켜고 끌 수 있고 폐열을 훨씬 적게 발생시킵니다.

전례 없는 크기 이점

탄소 나노튜브는 지름이 약 1나노미터로 믿을 수 없을 정도로 가늘습니다. 이는 가장 진보된 실리콘 트랜지스터의 채널보다 훨씬 작아서 칩에 집적할 수 있는 트랜지스터 밀도를 극적으로 높일 수 있는 길을 열어줍니다.

논리에서 메모리까지

CNT의 응용은 프로세서에만 국한되지 않습니다. NRAM(Nano-RAM)이라는 기술은 CNT를 비휘발성 메모리 요소로 사용합니다. 이는 DRAM의 속도와 플래시 스토리지의 영구성을 결합하여 "즉시 켜지는" 컴퓨터와 통합 메모리 및 스토리지를 제공할 잠재력을 가지고 있습니다.

이론에서 실제 적용으로: 작동 중인 CNT

연구자들은 이미 기능성 컴퓨터 부품을 구축하여 CNT의 실현 가능성을 입증했으며, 이 기술이 이론뿐만 아니라 실제로도 작동함을 증명했습니다.

탄소 나노튜브 트랜지스터(CNFET)

탄소 나노튜브 전계 효과 트랜지스터, 즉 CNFET은 기존 트랜지스터의 실리콘 채널을 반도체 CNT로 대체합니다. 근처 게이트에 전압을 가하면 튜브를 통한 전자 흐름을 켜거나 끌 수 있어 디지털 1 또는 0을 생성합니다. 최근의 획기적인 발전으로 데이터 전송 병목 현상을 극복하기 위해 메모리와 논리를 쌓는 3D CNFET까지 생산되었습니다.

상호 연결로서의 CNT

기존 실리콘 칩에서도 트랜지스터를 연결하는 작은 구리선(상호 연결)에서 상당한 양의 에너지가 손실되고 지연이 발생합니다. CNT는 이러한 상호 연결을 대체할 더 나은 방법으로 연구되고 있으며, 저항을 낮추고 구성 요소 간의 신호 전송을 더 빠르게 할 것을 약속합니다.

절충점 이해: 채택의 장애물

막대한 잠재력에도 불구하고 CNT는 아직 귀하의 노트북이나 스마트폰에 탑재되지 않았습니다. 어려움은 근본적인 물리학에 있는 것이 아니라 제조의 엄청난 어려움에 있습니다.

순도 문제

CNT는 원자 배열에 따라 반도체(스위치 역할)이거나 금속성(전선 역할)일 수 있습니다. 합성된 CNT 배치는 이 둘의 혼합물을 포함합니다. 트랜지스터 내에 소량의 금속성 CNT라도 있으면 단락 회로가 발생하여 장치가 쓸모없게 될 수 있습니다. 거의 100%의 순도를 달성하는 것이 가장 큰 장애물입니다.

배치 문제

현대 프로세서는 수십억 개 또는 수조 개의 트랜지스터를 포함합니다. CNT 기반 프로세서를 제조하려면 이 작은 튜브들을 실리콘 웨이퍼 전체에 정확한 위치와 방향으로 배치해야 합니다. 이를 대규모로 안정적으로 수행할 수 있는 공정을 개발하는 것은 엄청난 공학적 과제입니다.

성숙한 산업과의 경쟁

전 세계 실리콘 제조 산업은 인류 역사상 가장 발전되고 비용이 많이 드는 제조 노력이며, 60년 이상 동안 정제되었습니다. 새로운 기술은 더 나을 뿐만 아니라 경제적으로도 실행 가능해야 합니다. CNT 제조는 아직 초기 단계이며 현재 실리콘 파운드리의 비용, 규모 및 거의 완벽한 수율과 경쟁할 수 없습니다.

CNT 환경을 이해하는 방법

탄소 나노튜브 컴퓨팅의 발전은 기술 미래를 위한 장기적인 전략적 투자로 보는 것이 가장 좋으며, 다양한 응용 분야가 서로 다른 시기에 성숙해지고 있습니다.

• 단기 상용 제품에 중점을 둔다면: 기존 실리콘 공정에 전체 프로세서보다 쉽게 통합될 수 있는 NRAM과 같은 전문 응용 분야를 살펴보십시오.
• 향후 10년간의 고성능 컴퓨팅에 중점을 둔다면: 상호 연결로서의 CNT 또는 3D 칩 스태킹에 대한 연구를 따르십시오. 이러한 하이브리드 실리콘-CNT 접근 방식이 최초의 성능 혁신을 제공할 수 있기 때문입니다.
• 실리콘의 장기적인 후계자에 중점을 둔다면: 순수한 CNT 기반 마이크로프로세서의 개발이 궁극적인 목표이지만, 2030년 이후 시대를 위한 집중적인 학술 및 산업 연구 주제로 남아 있습니다.

탄소 나노튜브는 실리콘이 물리적 한계에 도달한 후에도 기술 발전의 엔진이 계속되도록 보장하는 신뢰할 수 있고 강력한 미래 경로를 나타냅니다.

요약표:

측면	실리콘	탄소 나노튜브 (CNT)
크기	5nm 미만에서 양자 효과로 제한됨	직경 약 1nm, 더 높은 밀도 가능
효율성	전자 산란으로 열 발생	최소한의 에너지 손실을 위한 탄도 수송
응용 분야	기존 프로세서, 메모리	CNFET, NRAM, 상호 연결, 3D 스태킹
성숙도	대량 생산, 높은 신뢰성	실험실 규모 프로토타입, 제조 과제

귀하의 연구소를 위한 다음 혁신을 위한 첨단 재료를 탐구할 준비가 되셨습니까? KINTEK은 나노기술, 재료 과학 등 분야의 최첨단 연구에 필요한 도구를 제공하는 고정밀 실험실 장비 및 소모품을 전문으로 합니다. 탄소 나노튜브 기반 구성 요소를 개발하든 반도체 공정을 최적화하든 당사의 솔루션은 모든 단계에서 혁신을 지원합니다. 지금 바로 전문가에게 문의하여 R&D를 가속화할 수 있는 방법을 알아보십시오!

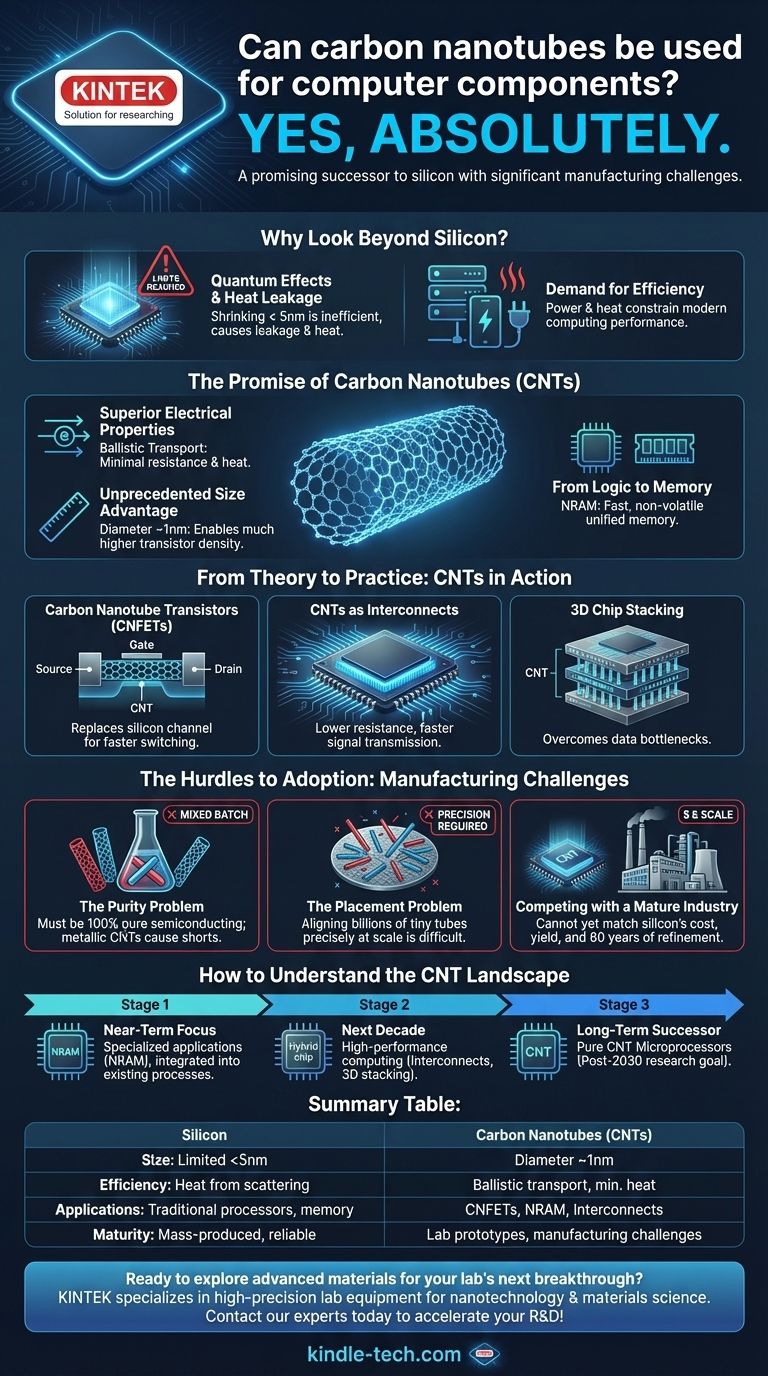

시각적 가이드
