나노튜브는 촉매로 어떻게 사용될 수 있을까요? 금속 촉매의 성능과 내구성 향상

실제로, 나노튜브는 그 자체로 주 촉매인 경우는 드뭅니다. 대신, 그들의 탁월한 특성은 금속 나노입자와 같은 전통적인 촉매 재료의 성능을 크게 향상시키는 엘리트 플랫폼, 즉 촉매 지지체가 되게 합니다. 이는 광대한 표면적을 제공하고 반응 효율성과 안정성을 높이는 독특한 전자 상호작용을 생성함으로써 달성됩니다.

촉매 분야에서 나노튜브의 진정한 가치는 기존 촉매를 대체하는 것이 아니라, 기존 촉매를 훨씬 더 좋게 만드는 데 있습니다. 구조화된 고표면적 스캐폴드 역할을 함으로써, 나노튜브는 촉매 비활성화를 방지하고 더 높은 성능을 위해 반응을 능동적으로 조절할 수 있습니다.

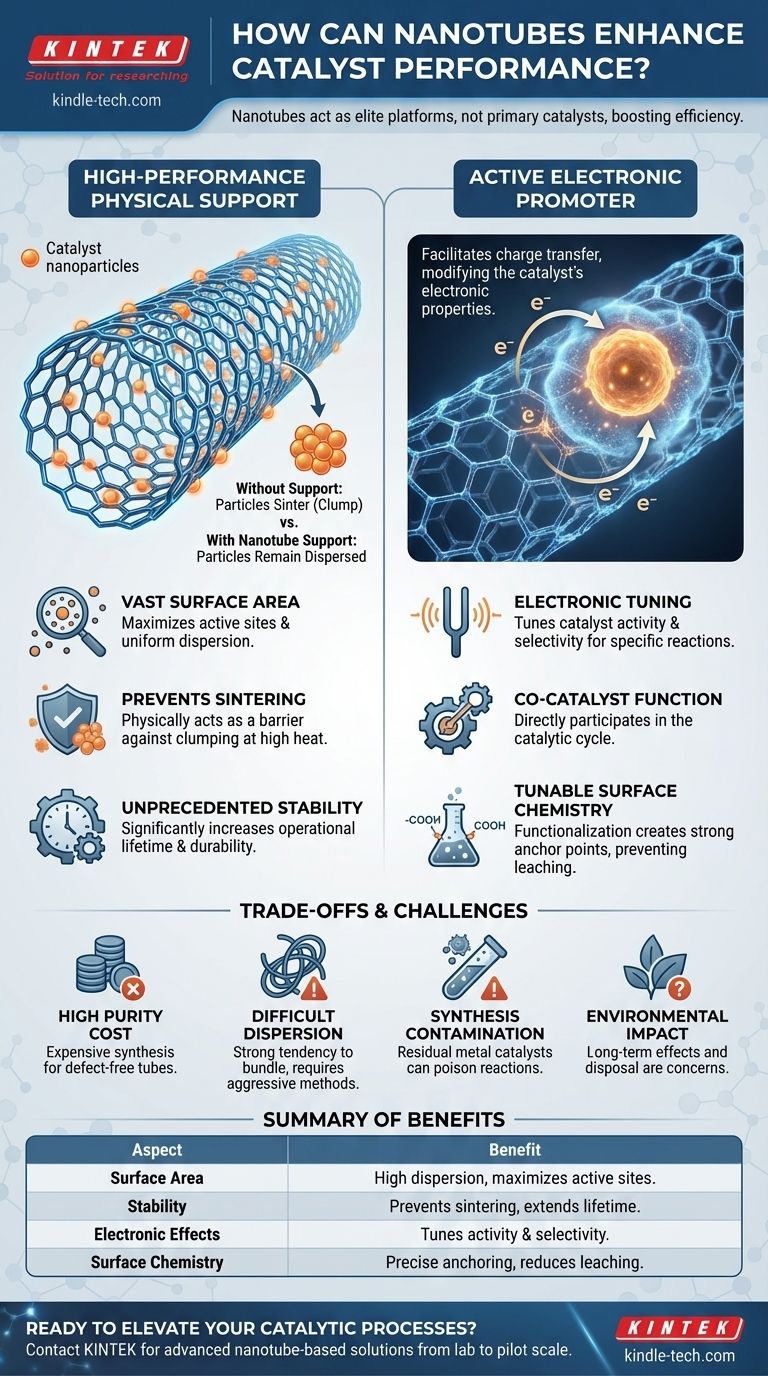

촉매 분야에서 나노튜브의 이중 역할

그들의 기능을 이해하기 위해서는 나노튜브를 단일 목적 도구가 아닌 다기능 플랫폼으로 보는 것이 중요합니다. 그들은 주로 두 가지 역할 중 하나를 수행합니다: 우수한 물리적 지지체 또는 활성 전자 촉진제.

고성능 지지체로서의 나노튜브

가장 일반적인 응용 분야는 탄소 나노튜브(CNT)를 활성 촉매 입자를 고정하는 구조적 기반으로 사용하는 것입니다.

나노튜브의 속이 빈 원통형 구조는 엄청난 표면적-대-부피 비율을 제공합니다. 이는 촉매 나노입자의 매우 높고 균일한 분산을 가능하게 하여, 반응물에 노출되는 활성 부위의 수를 극대화합니다.

더 나아가, 나노튜브의 견고한 구조는 물리적 장벽 역할을 합니다. 이는 고온 반응에서 작은 촉매 입자가 서로 뭉치는 것(소결)을 방지하는데, 이는 촉매 비활성화 및 고장의 주요 원인입니다.

전자 촉진제로서의 나노튜브

수동적인 스캐폴드를 넘어, 나노튜브는 촉매의 거동에 능동적으로 영향을 미칠 수 있습니다.

독특한 전자 구조 덕분에 탄소 나노튜브는 지지하는 금속 나노입자로부터 전자를 주거나 받을 수 있습니다. 이러한 전하 이동은 촉매 자체의 전자적 특성을 변화시킵니다.

이러한 전자적 변형은 촉매를 "조정"하여 특정 화학적 변환에 대해 더 선택적이거나 더 활성적으로 만들 수 있습니다. 이러한 역할에서 나노튜브는 보조 촉매 또는 촉진제 역할을 하며, 촉매 순환에 직접 참여합니다.

나노튜브 기반 촉매의 주요 장점

나노튜브를 활성탄이나 실리카와 같은 기존 지지체보다 우수한 지지체 재료로 사용하면 몇 가지 주요 장점이 있습니다.

향상된 촉매 분산

탁월하게 높은 표면적은 촉매 나노입자가 얇고 균일하게 퍼질 수 있도록 보장합니다. 이는 입자가 "묻혀" 접근할 수 없게 되는 것을 방지하여 최대 효율성을 보장합니다.

전례 없는 안정성과 수명

촉매 입자를 고정하고 소결을 방지함으로써 나노튜브는 촉매의 작동 수명과 내구성을 극적으로 증가시킵니다. 이는 촉매 교체가 비용이 많이 들고 방해가 되는 산업 공정에서 매우 중요합니다.

조절 가능한 표면 화학

탄소 나노튜브의 표면은 기능화라고 불리는 과정을 통해 화학적으로 변형될 수 있습니다. 특정 화학 그룹(카르복실기 또는 수산화기 등)이 나노튜브 벽에 부착될 수 있습니다.

이러한 기능 그룹은 금속 나노입자의 더 나은 접착을 위한 "고정점" 역할을 하여 반응 혼합물로 분리되는 것(용출)을 방지합니다. 또한 원하는 반응 경로를 선호하도록 국부적인 화학 환경을 변경할 수 있습니다.

절충점 및 과제 이해

명확한 장점에도 불구하고, 나노튜브 기반 촉매의 광범위한 채택은 고려해야 할 상당한 장애물에 직면해 있습니다.

순도의 높은 비용

고순도, 결함 없는 탄소 나노튜브를 합성하는 것은 여전히 비싼 과정입니다. 이러한 높은 재료 비용은 실험실에서 대량 산업 응용으로 그 사용을 확대하는 데 주요 장벽입니다.

분산의 어려움

나노튜브는 분자간 힘으로 인해 서로 뭉치는 경향이 강합니다. 용매나 매트릭스에 제대로 분산되지 않으면 높은 표면적이 손실되어 주요 이점이 상실됩니다. 안정적인 분산을 달성하려면 종종 나노튜브를 손상시킬 수 있는 공격적인 방법이 필요합니다.

합성으로 인한 오염

CNT를 생산하는 가장 일반적인 방법은 금속 촉매(예: 철, 코발트, 니켈)에 의존합니다. 잔류 금속 불순물이 최종 나노튜브 제품에 남아 의도한 촉매 반응을 오염시키거나 원치 않는 부반응을 일으킬 수 있습니다.

수명 종료 및 환경 문제

나노튜브를 우수한 지지체로 만드는 견고성은 또한 분해하기 어렵게 만듭니다. 나노 물질의 장기적인 환경 영향과 사용된 나노튜브 기반 촉매의 재활용 또는 안전한 폐기와 관련된 과제는 활발한 연구 및 우려 분야입니다.

이를 프로젝트에 적용하는 방법

나노튜브 기반 촉매 전략의 선택은 주요 기술적 또는 경제적 목표에 따라 결정되어야 합니다.

  • 주요 초점이 촉매 활성 극대화인 경우: 우수한 전자적 특성을 위해 고순도 단일벽 나노튜브(SWCNT) 사용을 우선시하고, 균일한 분산을 달성하기 위한 견고한 방법이 프로세스에 포함되도록 하십시오.
  • 주요 초점이 내구성 및 수명 향상인 경우: 소결 및 나노입자 용출을 장기간 작동 주기 동안 방지하는 강력한 고정 지점을 생성하기 위해 나노튜브 표면의 기능화에 집중하십시오.
  • 주요 초점이 산업적 확장성 및 비용 효율성인 경우: 고순도 SWCNT의 비용이 대량 응용에는 너무 비쌀 수 있으므로, 더 저렴한 다중벽 나노튜브(MWCNT)를 사용하거나 하이브리드 재료를 탐색하는 것을 고려하십시오.

궁극적으로, 나노튜브를 촉매 시스템에 통합하는 것은 성능과 효율성의 한계를 뛰어넘기 위한 강력한 전략입니다.

요약표:

측면 나노튜브 지지체의 이점
표면적 촉매 나노입자의 높은 분산을 위한 광대한 영역을 제공하여 활성 부위를 극대화합니다.
안정성 고온에서 촉매의 소결 및 비활성화를 방지하여 수명을 연장합니다.
전자 효과 지지된 금속과의 전하 이동을 통해 촉매 활성 및 선택성을 조절합니다.
표면 화학 기능화는 나노입자의 정밀한 고정을 가능하게 하여 용출을 줄입니다.
