본질적으로, 체 분석은 샘플을 점차적으로 더 작은 메쉬 구멍을 가진 일련의 쌓인 체(스크린)에 통과시켜 입자 크기 분포를 결정합니다. 재료를 흔들면 입자가 체를 통과하여 더 이상 통과할 수 없는 체에 걸릴 때까지 아래로 떨어지게 됩니다. 각 체에 모인 재료의 무게를 측정하여 각 크기 범위에 속하는 샘플의 백분율을 계산할 수 있습니다.
체 분석은 개별 입자의 크기를 측정하는 것이 아닙니다. 대신, 재료를 다른 크기 분획으로 분리하고 각 분획의 무게를 정량화하여 재료 구성에 대한 통계적 개요를 제공합니다.
체 분석 과정: 단계별 분석
체 분석은 물리적 분리 방법입니다. 이 과정은 테스트를 수행하는 사람이 누구든 결과가 반복 가능하고 비교 가능하도록 표준화되어 있습니다.
1단계: 샘플 및 체 준비
측정이 이루어지기 전에 샘플이 적절하게 준비되어야 합니다. 여기에는 종종 재료 건조가 포함되어 수분을 제거하는데, 수분은 미세 입자를 뭉치게 하여 결과를 왜곡시킬 수 있습니다.
표준화된 샘플 분할 또는 4분할 기법을 사용하여 대표 샘플을 얻습니다. 이는 테스트 중인 작은 부분이 전체 재료 배치(batch)를 정확하게 반영하도록 보장합니다.
2단계: 체 스택 조립
체는 특정 순서로 쌓입니다. 가장 큰 메쉬 구멍을 가진 체가 맨 위에 놓이고, 점차적으로 더 작은 구멍을 가진 체가 그 뒤를 잇습니다.
단단한 받이 용기(collection pan)가 스택의 맨 아래에 놓여 모든 체를 통과하는 가장 미세한 입자를 수집합니다.
3단계: 기계적 진동

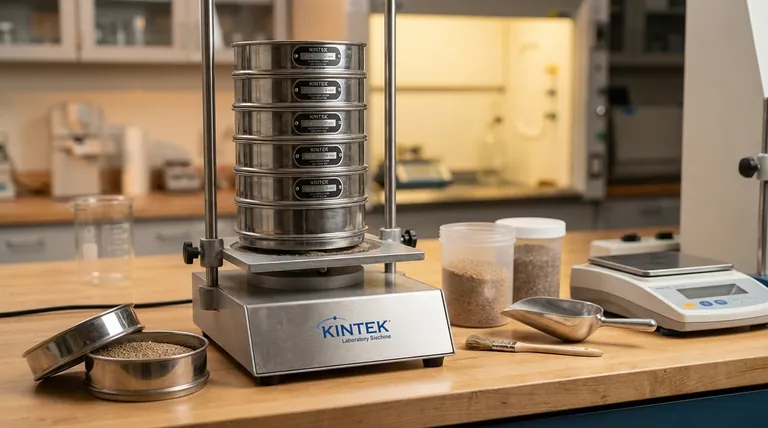

미리 무게를 잰 준비된 샘플을 맨 위 체에 붓습니다. 그런 다음 전체 스택을 기계식 진동기(shaker)에 넣습니다.
진동기는 설정된 시간 동안 일관된 움직임으로 스택을 흔듭니다. 이 작용으로 입자가 스택을 통해 아래로 이동하여 자신보다 구멍이 너무 작은 체에 걸릴 때까지 이동할 수 있게 합니다.
4단계: 무게 측정 및 계산
진동이 완료된 후, 각 개별 체에 남아 있는 재료를 조심스럽게 제거하고 무게를 측정합니다. 바닥 용기에 있는 재료의 무게도 측정합니다.
이 무게를 사용하여 각 체에 남아 있는 재료의 백분율을 계산합니다. 이 데이터는 재료의 등급 분류를 시각적으로 나타내는 입자 크기 분포 곡선을 만드는 데 사용됩니다.
입자 크기 분포가 중요한 이유
입자 크기 분포를 이해하는 것은 학문적인 연습이 아닙니다. 이는 재료가 실제 응용 분야에서 어떻게 거동할지를 직접적으로 결정합니다.
재료 성능 결정
등급 분류(gradation)라고 알려진 입자 크기의 혼합은 밀도, 다공성, 투과성 및 강도를 포함한 중요한 물리적 특성을 좌우합니다.
예를 들어, "잘 등급이 매겨진" 분포(크고, 중간 크고, 작은 입자의 좋은 혼합)를 가진 재료는 모두 같은 크기의 입자로 구성된 "등급이 나쁜" 재료보다 훨씬 더 조밀하고 강한 상태로 압축될 것입니다.
주요 산업 응용 분야
콘크리트 생산에서 적절한 골재 등급 분류는 더 작은 입자가 더 큰 입자 사이의 공극을 채우도록 하여 필요한 시멘트 페이스트의 양을 줄이고 최종 강도를 높입니다.
아스팔트 혼합물의 경우, 골재의 입자 크기 분포는 도로 표면에 요구되는 안정성과 내구성을 달성하는 데 매우 중요합니다.
지반 공학에서 체 분석은 물 생산 우물의 크기를 지정하는 데 사용되며, 우물 스크린이 주변 토양을 막으면서 물은 자유롭게 흐르도록 할 수 있도록 보장합니다.
절충점 및 한계 이해
체 분석은 가장 일반적인 방법이지만, 그 특정한 강점과 약점을 이해하는 것이 중요합니다.
방법의 강점
체 분석은 그럴 만한 이유가 있어 전통적이고 가장 널리 사용되는 방법입니다. 간단하고, 비교적 저렴하며, 모래, 자갈, 농산물과 같은 입상 재료에 대해 광범위한 입자 크기에 대해 빠르고 신뢰할 수 있는 결과를 제공합니다.
주요 한계: 입자 모양
체 분석은 근본적으로 입자가 구형이라고 가정합니다. 이는 입자가 정사각형 메쉬를 통과할 수 있는지 여부를 결정하는 입자의 두 번째로 작은 치수를 측정합니다.
길쭉하거나 납작한 입자는 오해의 소지가 있는 결과를 초래할 수 있습니다. 길고 얇은 입자는 끝으로 체 구멍을 통과할 수 있지만, 옆으로 체에 부딪히면 걸릴 수 있어 실제 크기에 대한 부정확한 표현으로 이어집니다.
매우 미세한 입자에 비효율적
극도로 미세한 분말의 경우, 입자 간 힘(정전기 또는 수분과 같은)이 입자를 뭉치게 하거나 응집시킬 수 있습니다. 이는 입자가 적절한 체를 통과하는 것을 방해하여 약 75마이크로미터보다 미세한 재료에 대한 건식 체 분석의 신뢰성을 떨어뜨립니다.
이러한 미세 재료의 경우, 정확한 측정을 위해 정적 광산란(레이저 회절) 또는 이미지 분석과 같은 다른 방법이 종종 필요합니다.
목표에 맞는 올바른 선택
올바른 입자 분석 방법을 선택하는 것은 전적으로 재료와 목표에 달려 있습니다.
- 골재, 모래 또는 곡물과 같은 입상 재료의 품질 관리에 중점을 둔다면: 체 분석은 이 분야에서 타의 추종을 불허하는 신뢰성과 비용 효율성으로 인해 여전히 업계 표준 방법입니다.
- 미세 분말 또는 비구형 모양의 재료 특성화에 중점을 둔다면: 보다 정확하고 완전한 그림을 얻기 위해 레이저 회절 또는 이미지 분석과 같은 방법으로 체 분석을 보완하거나 대체해야 합니다.
- 규제 또는 프로젝트 사양(예: ASTM 표준) 충족에 중점을 둔다면: 체 분석이 종종 명시적으로 요구되는 방법이며, 규정 준수를 위해 올바르게 수행하는 것은 필수적입니다.
궁극적으로 체 분석의 원리와 한계를 이해하면 프로젝트 성공에 필요한 데이터를 자신 있게 선택하고 해석할 수 있는 힘을 얻게 됩니다.
요약표:
| 체 분석 측면 | 주요 세부 사항 |
|---|---|
| 핵심 원리 | 점차적으로 더 작은 구멍을 가진 체 스택을 사용하여 입자를 크기별로 분리합니다. |
| 측정 속성 | 개별 입자 크기가 아닌 입자 크기 분포(등급 분류). |
| 일반적인 응용 분야 | 골재, 모래, 아스팔트, 콘크리트 및 지반 공학을 위한 품질 관리. |
| 유효 범위 | 입상 재료에 가장 적합하며, 75 µm보다 미세한 입자에는 제한적입니다. |
| 주요 한계 | 구형 입자를 가정하며, 길쭉하거나 납작한 모양일수록 정확도가 떨어집니다. |
