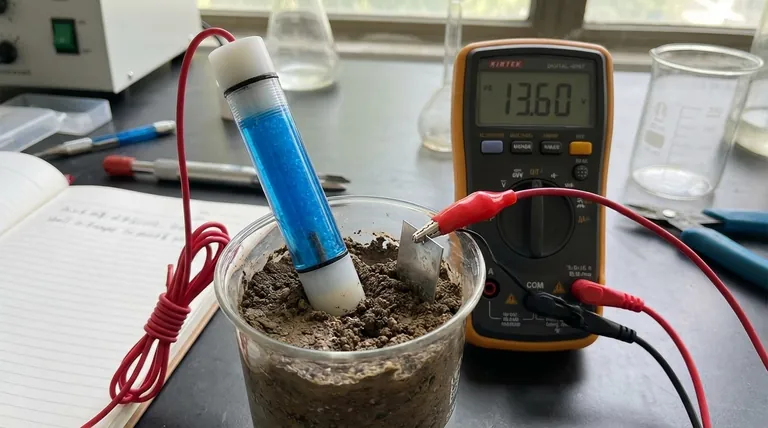

휴대용 황산구리 기준 전극을 올바르게 사용하려면, 리드선을 고임피던스 멀티미터 또는 전위차계의 양극(+) 단자에 연결해야 합니다. 그런 다음 측정하려는 구조물이나 다른 전극을 음극(-) 단자에 연결합니다. 기준 전극의 다공성 팁을 전해질(예: 물 또는 토양)에 삽입하여 적절한 전기 회로를 설정하기 위해 단단하고 축축한 접촉이 이루어지도록 합니다.
목표는 단순히 전극을 연결하는 것이 아니라 안정적이고 신뢰할 수 있는 전기화학적 반쪽 전지를 만드는 것입니다. 성공 여부는 전해질로 깨끗하고 낮은 저항의 이온 경로를 설정하는 동시에 전극을 안정적인 기준 전위를 변경할 수 있는 조건으로부터 보호하는 데 달려 있습니다.
안정적인 측정을 위한 기본 원칙
기준 전극은 안정적이고 알려진 전위를 제공하여 측정의 신뢰할 수 있는 0점 역할을 합니다. 사용의 모든 단계는 그 안정성을 유지하도록 설계되었습니다.
올바른 전기 연결
황산구리 전극(CSE)을 전압계의 양극(+) 단자에 연결합니다. 강철 파이프라인이나 실험 샘플과 같은 테스트 대상은 음극(-) 단자에 연결됩니다.
이 설정을 통해 전위차를 직접 읽을 수 있습니다. 예를 들어, 음극 보호에서 구조물은 음의 전위로 유지되며, 이 연결은 해당 값을 직접 표시합니다.
결정적으로, 항상 고임피던스 멀티미터(일반적으로 >10 MΩ)를 사용해야 합니다. 저임피던스 측정기는 기준 전극을 통해 전류를 끌어와 분극시키고 전위를 영구적으로 변경하여 측정을 무효화합니다.
적절한 전해질 접촉 설정
전극의 다공성 팁은 전해질과 직접적이고 일관된 접촉을 해야 합니다. 이는 이온 흐름을 위한 필요한 경로를 생성하여 회로를 완성합니다.
토양에서 측정하는 경우 토양은 축축해야 합니다. 건조한 토양은 전도성이 낮아 불안정하거나 판독이 불가능한 결과를 초래합니다. 토양이 건조한 경우, 소량의 물로 팁 바로 아래 영역을 조심스럽게 적셔주십시오.
전극 배치
가장 정확한 판독을 얻으려면 기준 전극을 측정하려는 물체 표면에 최대한 가깝게 배치해야 합니다.
이는 전해질 자체의 전기 저항으로 인해 발생하는 전압 오류인 "IR 강하"를 최소화합니다. 전극을 멀리 두면 이 오류가 발생하여 결과가 왜곡될 수 있습니다.
함정 및 한계 이해하기
부적절한 사용은 데이터를 망칠 뿐만 아니라 전극을 손상시킬 수도 있습니다. 작동 한계를 아는 것은 신뢰할 수 있는 작업을 위해 필수적입니다.
환경적 제약
CSE의 안정성은 내부 화학에 따라 달라집니다. 극한 조건은 이 균형을 깨뜨리고 판독을 무효화할 수 있습니다.
다음과 같은 환경에서 전극 사용을 피하십시오:
- 지나치게 높은 온도
- 매우 산성이거나 매우 알칼리성인 pH 수준
- 높은 DC 또는 AC 전압
이러한 요인은 전극의 기준 전위를 영구적으로 변경할 수 있습니다. 정상적인 온도와 압력에서 측정하는 것이 가장 좋습니다.
오염 방지
전극의 다공성 세라믹 팁만 전해질에 담가야 합니다.
전극 본체를 담그면 시간이 지남에 따라 씰이 손상될 수 있습니다. 이는 전해질이 내부 황산구리 용액을 오염시키거나 내부 용액이 누출되게 할 수 있으며, 둘 다 전극의 정확도를 떨어뜨립니다.
전기 간섭
외부 전기장은 민감한 전위 측정에 노이즈와 오류를 유발할 수 있습니다.
전력선, 전기 발전기 또는 기타 강력한 전자기장과 같은 근처 소스의 간섭에 유의하십시오. 판독이 불안정하면 연결을 차폐하거나 간섭 장비가 꺼져 있을 때 측정을 시도하십시오.
신뢰할 수 있는 측정을 위한 체크리스트
귀하의 접근 방식은 주요 목표에 따라 약간 조정되어야 합니다.
- 정확한 음극 보호 조사가 주요 초점인 경우: 파이프라인 또는 구조물 바로 위의 토양 표면에 전극 팁을 놓고 일관된 토양 수분을 보장하여 IR 강하가 최소화된 실제 전위 판독값을 얻습니다.
- 반복 가능한 실험실 실험이 주요 초점인 경우: 모든 테스트에서 샘플로부터 일관된 거리에 전극을 배치하고 전극에 영향을 미칠 수 있는 오염 물질이 없는지 전해질을 확인합니다.
- 장비 수명이 주요 초점인 경우: 사용 전에 내부 용액이 포화 상태인지(황산구리 결정이 보이는지) 항상 확인하고 건조나 누출을 방지하기 위해 보호 캡을 씌워 전극을 세워서 보관합니다.
명확하고 안정적인 연결은 모든 신뢰할 수 있는 전기화학적 측정의 기초입니다.
요약표:
| 주요 단계 | 목적 | 중요한 팁 |
|---|---|---|
| 양극에 연결 | 전위차를 올바르게 읽기 위함. | 분극을 방지하기 위해 고임피던스(>10 MΩ) 멀티미터를 사용합니다. |
| 축축한 전해질 접촉 확인 | 안정적인 회로를 위해 낮은 저항의 이온 경로를 생성하기 위함. | 신뢰할 수 있는 연결을 위해 팁 바로 아래의 마른 토양을 적십니다. |
| 시험 대상에 가깝게 배치 | 전해질 저항(IR 강하)으로 인한 측정 오류를 최소화하기 위함. | 다공성 팁을 물체 표면에 최대한 가깝게 놓습니다. |
| 오염 및 극한 조건 방지 | 전극의 내부 화학 및 기준 전위를 보호하기 위함. | 세라믹 팁만 담그고, 고온, 극한 pH, 강한 전압을 피합니다. |
실험실 또는 현장 작업에서 정밀하고 신뢰할 수 있는 전기화학적 데이터를 얻으십시오. 올바른 계측이 성공의 열쇠입니다. KINTEK은 신뢰할 수 있는 기준 전극 및 측정 도구를 포함한 고품질 실험실 장비 및 소모품을 전문으로 합니다. 당사 전문가는 특정 응용 분야에 적합한 장비를 선택하여 매번 정확한 결과를 얻을 수 있도록 지원할 수 있습니다.
오늘 문의하여 실험실 요구 사항과 신뢰할 수 있는 솔루션으로 연구를 지원할 수 있는 방법에 대해 논의하십시오. #ContactForm

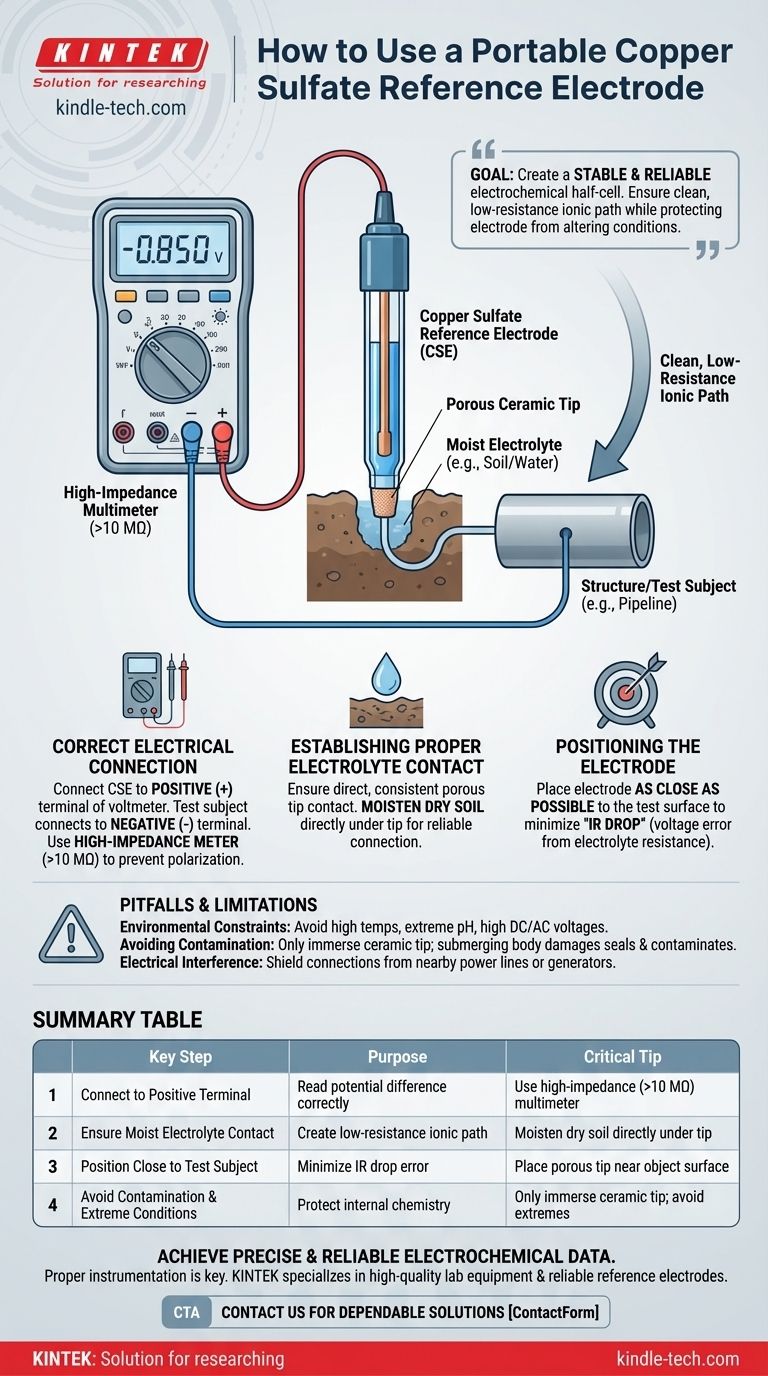

시각적 가이드
