RF 마그네트론 스퍼터링의 주요 장점은 산화물 및 질화물과 같은 전기 절연체를 포함하여 사실상 모든 재료로부터 고품질 박막을 증착할 수 있는 고유한 능력입니다. 직류(DC) 방식과 달리, 무선 주파수(RF) 전원의 교류 특성은 타겟 재료에 전하가 축적되는 것을 방지하여 파괴적인 아크 발생을 제거하고 안정적이고 효율적인 증착을 가능하게 합니다.
RF 마그네트론 스퍼터링을 선택하는 핵심 이유는 타의 추종을 불허하는 다용성입니다. 이는 비전도성 재료를 스퍼터링하는 근본적인 문제를 해결하여 고품질 및 공정 안정성을 갖춘 광범위한 고급 유전체, 반도체 및 복합 재료를 증착할 수 있는 길을 열어줍니다.

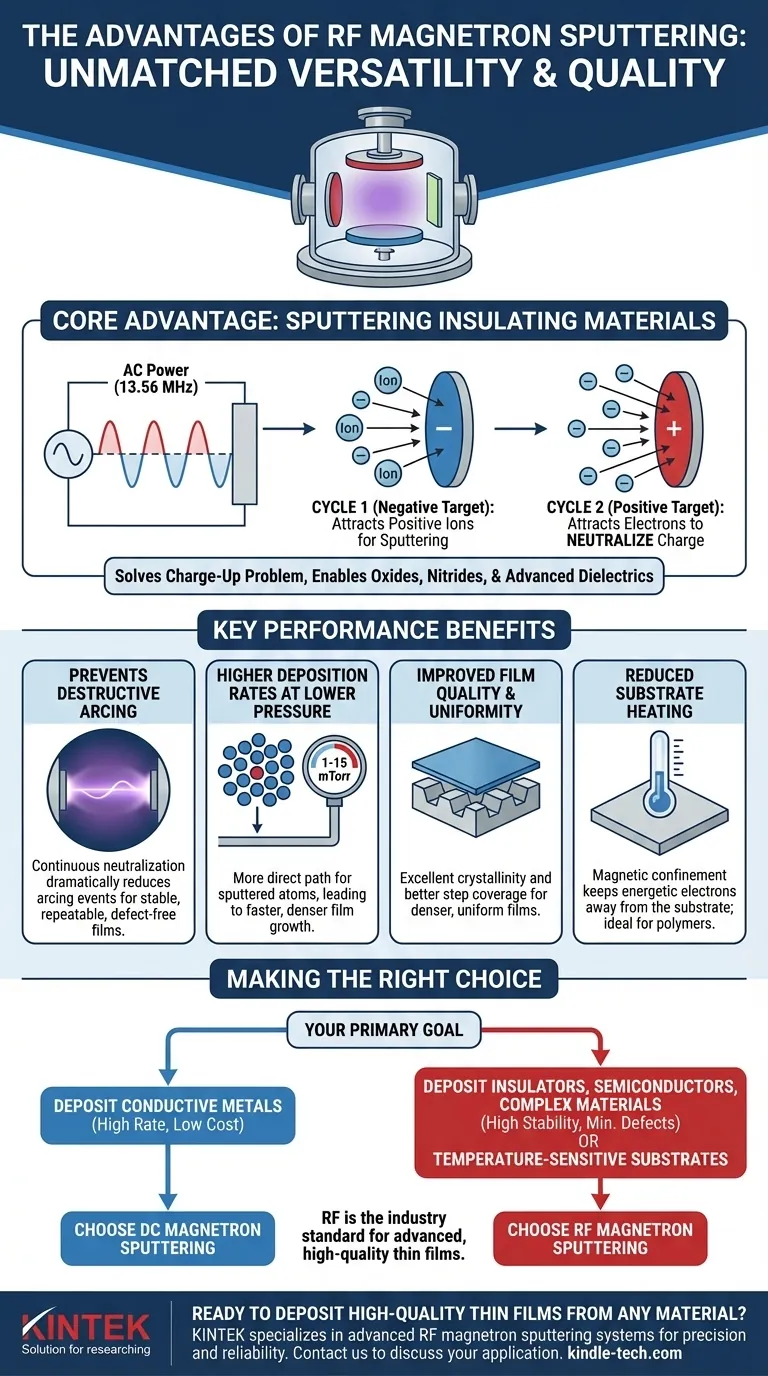

핵심 장점: 절연 재료 스퍼터링
RF 스퍼터링의 결정적인 기능은 전기 절연 타겟을 처리할 수 있는 능력이며, 이는 더 간단한 DC 스퍼터링 시스템으로는 불가능한 작업입니다. 이는 RF 전력이 플라즈마 및 타겟 재료와 상호 작용하는 방식의 직접적인 결과입니다.
RF 전력이 전하 축적 문제를 해결하는 방법
모든 스퍼터링 공정에서 타겟은 플라즈마의 양이온에 의해 충격을 받습니다. DC 전력으로 전도성 재료를 스퍼터링할 때, 이 양전하는 타겟의 자유 전자에 의해 중화됩니다.
그러나 절연 타겟의 경우 이 양전하가 소산될 수 없습니다. 이 "전하 축적" 효과는 양성 플라즈마 이온을 빠르게 밀어내어 스퍼터링 공정을 완전히 중단시킵니다.
RF 스퍼터링은 일반적으로 13.56MHz의 AC 전원을 사용하여 이를 해결합니다. 사이클의 절반 동안 타겟은 음극이 되어 스퍼터링을 위한 이온을 끌어당깁니다. 다른 절반 동안 타겟은 양극이 되어 플라즈마에서 전자를 끌어당겨 이전 사이클에서 축적된 양전하를 중화합니다.
파괴적인 아크 발생 방지
절연 타겟 표면에 국부적인 양전하가 축적되는 것은 아크 발생의 주요 원인입니다. 이는 타겟을 손상시키고, 박막을 오염시키며, 전체 공정을 불안정하게 만들 수 있는 통제되지 않은 고전류 전기 방전입니다.
매 사이클마다 표면 전하를 지속적으로 중화함으로써 RF 스퍼터링은 아크 발생을 극적으로 줄입니다. 이는 훨씬 더 안정적이고 반복 가능한 증착 공정으로 이어지며, 이는 고품질의 결함 없는 박막을 생산하는 데 중요합니다.
증착 성능 및 품질 향상
재료 다용성 외에도 RF 스퍼터링은 더 높은 품질의 박막과 더 효율적인 공정으로 이어지는 몇 가지 주요 성능 이점을 제공합니다.
더 낮은 압력에서 더 높은 증착 속도
RF 필드는 전자를 활성화하는 데 매우 효율적이므로 DC 스퍼터링에 비해 훨씬 낮은 압력(예: 1-15mTorr)에서 안정적인 플라즈마를 유지할 수 있습니다.
더 낮은 압력에서 작동한다는 것은 타겟과 기판 사이에 가스 원자가 더 적다는 것을 의미합니다. 따라서 스퍼터링된 원자는 더 직접적인 경로로 이동하여 더 높은 증착 속도와 더 조밀한 박막 구조를 초래합니다.
자기장(마그네트론 스퍼터링)과 결합하면 전자가 타겟 표면 근처에 갇히게 되어 플라즈마 밀도를 더욱 높이고 스퍼터링 속도를 크게 향상시킵니다.
향상된 박막 품질 및 균일성
RF 스퍼터링의 저압 환경은 스퍼터링된 원자가 가스 분자와 충돌할 가능성을 줄입니다. 이는 기판에 충돌할 때까지 운동 에너지를 보존하여 더 조밀하고 균일한 박막의 성장을 촉진하고 우수한 결정성을 제공합니다.
이 공정은 또한 열 증발과 같은 기술에 비해 더 나은 스텝 커버리지(기판의 미세한 특징의 측면과 바닥을 코팅하는 능력)를 제공합니다.
기판 가열 감소
RF 마그네트론 시스템에서 자기장은 고에너지 전자를 타겟 근처 영역에 가둡니다. 이는 전자가 기판을 충격하고 과도하게 가열하는 것을 방지하며, 이는 폴리머와 같은 온도에 민감한 재료에 박막을 증착할 때 중요한 장점입니다.
절충점 이해
강력하지만 RF 스퍼터링에 고려 사항이 없는 것은 아닙니다. 정보에 입각한 결정을 내리려면 절충점을 이해하는 것이 중요합니다.
RF 대 DC 스퍼터링
선택은 간단합니다. 타겟이 전도성 금속인 경우 DC 마그네트론 스퍼터링이 더 간단하고 저렴하며 매우 높은 속도를 제공하는 경우가 많습니다. 타겟이 절연체, 반도체 또는 복합 재료인 경우 RF 스퍼터링이 필요하고 우수한 선택입니다.
시스템 복잡성 및 비용
RF 스퍼터링 시스템은 DC 시스템보다 본질적으로 더 복잡합니다. RF 전원 발생기, 동축 케이블 및 임피던스 매칭 네트워크가 필요합니다. 이 "매치박스"는 최대 전력이 플라즈마로 전달되도록 하는 중요한 구성 요소이지만, 비용과 공정 복잡성을 추가합니다.
최근 개발: RF 다이오드 스퍼터링
RF 다이오드 스퍼터링과 같은 현대적인 발전은 자기 구속의 필요성을 없앨 수 있습니다. 이 기술은 훨씬 더 평평한 타겟 침식("경주 트랙" 효과 없음), 우수한 코팅 균일성, 최소한의 아크 발생으로 훨씬 더 안정적인 공정을 약속하며 RF 방식의 이점을 더욱 개선합니다.
애플리케이션에 적합한 선택
RF 마그네트론 스퍼터링이 적합한지 결정하려면 주요 목표를 고려하십시오.
- 주요 초점이 절연 또는 유전체 박막(예: SiO₂, Al₂O₃, PZT) 증착인 경우: RF 스퍼터링은 산업 표준이며 종종 유일하게 실행 가능한 스퍼터링 기술입니다.
- 주요 초점이 복잡한 재료로 높은 공정 안정성과 최소한의 결함을 달성하는 경우: RF 스퍼터링의 아크 억제 기능은 결정적인 장점입니다.
- 주요 초점이 가장 저렴한 비용으로 간단한 금속 박막을 증착하는 경우: 전용 DC 스퍼터링 시스템이 더 경제적인 솔루션일 수 있습니다.
- 주요 초점이 온도에 민감한 기판을 코팅하는 경우: RF 마그네트론 스퍼터링의 감소된 기판 가열은 강력한 후보입니다.
궁극적으로 RF 마그네트론 스퍼터링은 현대 기술을 뒷받침하는 고급 재료를 증착하기 위한 강력하고 다재다능한 플랫폼을 제공합니다.
요약표:
| 주요 장점 | 이점 |
|---|---|
| 절연 재료 스퍼터링 | DC 스퍼터링으로는 불가능한 산화물, 질화물 및 기타 유전체 증착을 가능하게 합니다. |
| 아크 발생 및 전하 축적 방지 | AC 전원은 표면 전하를 중화하여 안정적이고 고품질의 증착 공정을 보장합니다. |
| 더 낮은 압력에서 더 높은 증착 속도 | 다른 기술에 비해 더 빠르고 조밀한 박막 성장을 달성합니다. |
| 향상된 박막 품질 및 균일성 | 우수한 결정성과 스텝 커버리지를 갖춘 조밀하고 균일한 박막을 생산합니다. |
| 기판 가열 감소 | 폴리머와 같은 온도에 민감한 기판에 이상적입니다. |
