타입-A와 타입-B 컴프레션 피팅의 차이점은 무엇인가요?필요에 맞는 피팅 선택하기

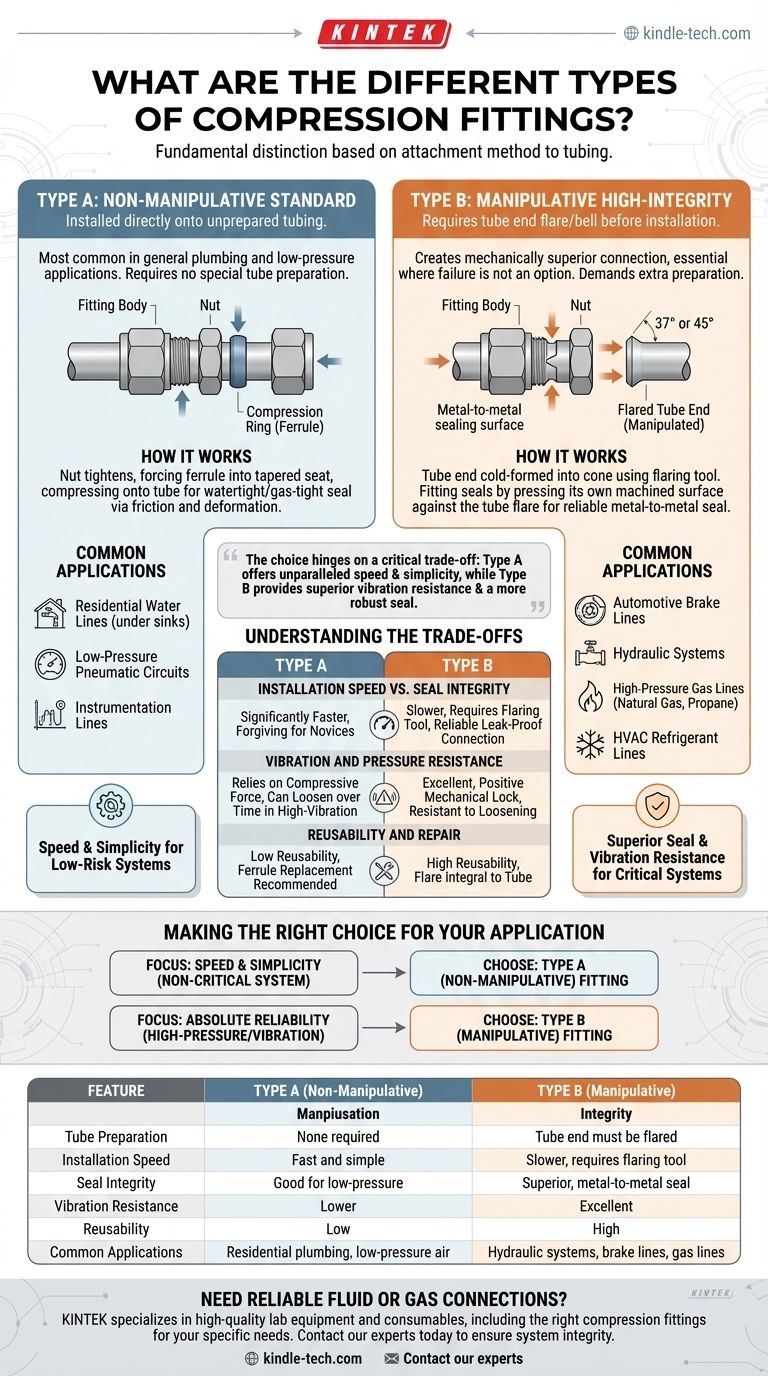

압축 피팅은 배관 및 배관 시스템에서 파이프 또는 튜브 사이에 안전하고 누수 없는 연결을 만드는 데 널리 사용됩니다.설치 요구 사항과 디자인에 따라 두 가지 주요 유형으로 분류됩니다:유형 A(비조작형 피팅)와 유형 B(조작형 피팅)입니다.A형 피팅은 튜브를 변경할 필요가 없으므로 설치가 간단하여 빠르고 간단한 애플리케이션에 이상적입니다.반면에 유형 B 피팅은 적절한 밀봉을 위해 플레어링 또는 벨링과 같은 튜빙 수정이 필요합니다.이러한 피팅은 일반적으로 더 강력하고 안전한 연결이 필요한 더 까다로운 애플리케이션에 사용됩니다.이러한 유형의 차이점을 이해하면 특정 요구사항에 적합한 피팅을 선택하는 데 도움이 됩니다.

핵심 사항을 설명합니다:

타입-A와 타입-B 컴프레션 피팅의 차이점은 무엇인가요?필요에 맞는 피팅 선택하기
  1. A형(비조작식 피팅):

    • 정의:이 피팅은 튜브를 수정할 필요 없이 쉽게 설치할 수 있도록 설계되었습니다.
    • 설치 과정:압축 너트와 페룰을 튜브에 밀어 넣고 튜브를 피팅에 삽입한 다음 너트를 조여 페룰이 튜브와 피팅 본체에 밀착되도록 압축하기만 하면 됩니다.
    • 장점:
      • 빠르고 간단한 설치.
      • 특별한 도구나 기술이 필요하지 않습니다.
      • 잦은 분해와 재조립이 필요한 애플리케이션에 이상적입니다.
    • 애플리케이션:
      • 가정용 배관, HVAC 시스템 및 저압 애플리케이션에 일반적으로 사용됩니다.
      • 구리, 플라스틱, 얇은 벽의 스테인리스 스틸과 같은 부드러운 튜브 재질에 적합합니다.
  2. 유형-B(조작식 피팅):

    • 정의:이러한 피팅은 안전한 연결을 위해 설치 전에 튜브를 플레어 또는 벨링 처리해야 합니다.
    • 설치 과정:
      • 먼저 특수 도구를 사용하여 튜브 끝을 플레어 또는 벨 처리합니다.
      • 그런 다음 플레어 끝을 피팅에 삽입하고 압축 너트를 조여 연결을 고정합니다.
    • 장점:
      • 특히 고압 또는 고진동 환경에서 더 강력하고 안정적인 밀봉을 제공합니다.
      • 까다로운 애플리케이션에서 누출 위험을 줄입니다.
    • 애플리케이션:
      • 자동차 브레이크 라인, 유압 시스템 및 냉장 시스템에 일반적으로 사용됩니다.
      • 강철, 스테인리스강, 두꺼운 벽의 구리 등 단단한 튜브 재질에 적합합니다.
  3. A형과 B형 피팅의 주요 차이점:

    • 설치 복잡성:A형 피팅은 설치가 더 간단하고 빠르며, B형 피팅은 튜브를 추가로 준비해야 합니다.
    • 강도 및 신뢰성:Type-B 피팅은 일반적으로 플레어링 공정으로 인해 더 강력하고 내구성 있는 연결을 제공합니다.
    • 도구 요구 사항:A형 피팅은 기본 도구로 설치할 수 있지만, B형 피팅은 특수 플레어링 도구가 필요합니다.
    • 적용 적합성:A형 피팅은 저압 및 연질 튜브 애플리케이션에 더 적합하며, B형 피팅은 고압 및 경질 튜브 애플리케이션에 이상적입니다.
  4. 올바른 피팅 선택하기:

    • 다음 사항을 고려하십시오. 애플리케이션 요구 사항 (예: 압력, 온도, 진동).
    • 평가 튜브 재질 및 피팅 유형과의 호환성을 확인합니다.
    • 설치의 설치의 용이성 전문 도구를 사용할 수 있는지 여부
    • 필요성을 평가합니다. 잦은 분해 재조립이 잦은 경우 A형 피팅이 이러한 시나리오에 더 편리합니다.

A형 및 B형 압축 피팅의 특성과 적용 분야를 이해함으로써 사용자는 배관 또는 배관 시스템에서 최적의 성능과 신뢰성을 보장하기 위해 정보에 입각한 결정을 내릴 수 있습니다.

요약 표:

기능 A형 피팅 유형-B 피팅
설치 복잡성 간단하고 튜빙 수정이 필요 없음 튜브 플레어링 또는 벨링이 필요 없음
강도 및 신뢰성 저압 애플리케이션에 적합 고압 시스템을 위한 더 강력한 씰링
도구 요구 사항 기본 도구 특수 플레어링 도구
애플리케이션 가정용 배관, HVAC, 연질 튜브 자동차, 유압, 하드 튜빙 시스템
