반응기 유리의 종류는 무엇인가요? 열 제어 시스템 가이드

유리 반응기를 선택할 때, 유리의 "종류"는 재료 자체를 의미하는 것이 아니라 용기 층의 구조를 의미합니다. 주요 유형은 단일층, 이중층(재킷형), 삼중층(재킷형 및 진공 단열)의 세 가지이며, 각 유형은 서로 다른 수준의 열 제어를 위해 설계되었습니다.

반응기 유형을 선택하는 것은 근본적으로 온도 제어에 대한 결정입니다. 서로 다른 종류의 유리를 선택하는 것이 아니라, 표준 붕규산 유리 용기를 중심으로 구축된 서로 다른 가열, 냉각 및 단열 시스템을 선택하는 것입니다.

핵심 재료 대 시스템 설계

반응기 유형을 비교하기 전에, 시스템의 중심에 있는 유리 용기는 거의 항상 동일하다는 것을 이해하는 것이 중요합니다.

상수: 붕규산 3.3 유리

반응 용기 자체는 일반적으로 붕규산 3.3 유리로 만들어집니다. 이 재료는 뛰어난 특성으로 인해 업계 표준입니다.

화학적 공격에 대한 높은 저항성을 제공하고, 상당한 열 충격을 견디며, 투명성 덕분에 화학 공정을 직접 관찰할 수 있습니다.

변수: "층"은 재킷을 의미합니다

단일층, 이중층, 삼중층이라는 용어는 내부 용기의 유리를 설명하는 것이 아닙니다. 이 용어들은 온도 관리를 위한 시스템을 생성하기 위해 그 주위에 구축된 외부 재킷을 설명합니다.

층별 반응기 유형 분석

각 층은 반응기 내용물을 효율적이고 안전하게 가열하거나 냉각하는 것과 주로 관련된 특정 기능을 추가합니다.

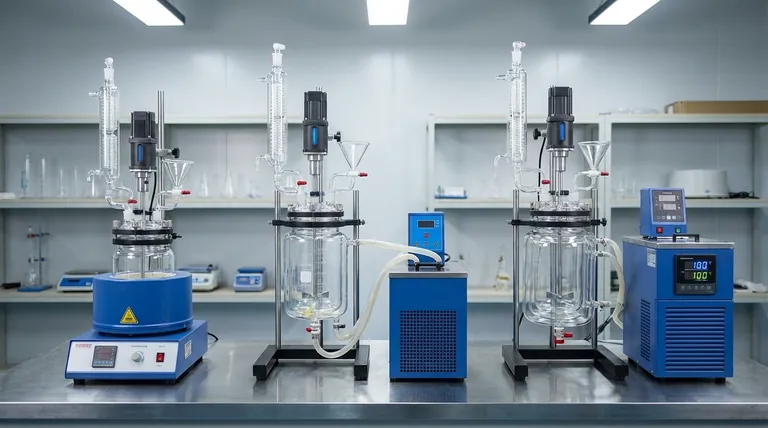

유형 1: 단일층 반응기

이것은 통합된 열 재킷이 없는 단일 벽 유리 용기로 구성된 가장 단순한 설계입니다.

온도를 제어하기 위해 전체 반응기를 가열 맨틀 또는 물/오일 배스와 같은 외부 가열 또는 냉각 매체 내에 두어야 합니다.

이 유형은 정밀하고 균일한 열 제어가 주요 관심사가 아닌, 실온 또는 그 근처에서의 기본 응용 분야에 가장 적합합니다.

유형 2: 이중층(재킷형) 반응기

이것은 가장 일반적인 유형의 유리 반응기입니다. 내부 반응 용기 주위에 밀봉된 공간을 만드는 외부 재킷이 특징입니다.

열 유체(물, 글리콜 또는 실리콘 오일 등)가 순환 냉각기/가열기에서 이 재킷을 통해 펌핑됩니다. 이를 통해 반응기 내용물을 정밀하고 신속하며 균일하게 가열하거나 냉각할 수 있습니다.

재킷형 반응기는 대부분의 표준 화학 합성, 증류 및 결정화 공정에서 핵심적인 역할을 합니다.

유형 3: 삼중층(단열) 반응기

이 설계는 재킷형 반응기에 세 번째, 가장 바깥쪽 층을 추가하여 열 재킷(두 번째 층)과 주변 환경(세 번째 층) 사이에 진공 단열 공간을 만듭니다.

이 진공은 강력한 단열재 역할을 하여 주변으로의 열 손실을 극적으로 줄입니다. 가장 효율적으로 차가운 공정은 차갑게, 뜨거운 공정은 뜨겁게 유지합니다.

극저온 반응 또는 고온 공정에서 열 안정성과 에너지 효율성이 가장 중요한 경우 필수적입니다.

절충점 이해하기

올바른 반응기를 선택하는 것은 성능 요구 사항과 비용 및 운영 복잡성의 균형을 맞추는 것을 포함합니다.

비용 대 성능

단일층 반응기는 비용이 가장 저렴하지만 온도 제어 성능은 가장 낮습니다. 이중층 반응기는 비용과 정밀한 열 성능 간의 우수한 균형을 제공합니다. 삼중층 반응기는 비용이 가장 많이 들지만 극한 온도 응용 분야에서 타의 추종을 불허하는 효율성과 안정성을 제공합니다.

안전 및 효율성

삼중층 반응기의 진공 단열은 에너지를 절약할 뿐만 아니라 안전성도 향상시킵니다. 외부 표면은 실온에 가깝게 유지되어 뜨거운 공정으로 인한 화상을 방지하고 차가운 공정 중 응결이나 성막 형성을 방지합니다.

운영 공간

단일층 반응기는 크고 개방된 배스에 의존하며 이는 번거로울 수 있습니다. 재킷형 반응기는 전용 유체 순환기가 필요하며 이는 시스템의 공간을 차지하지만 닫힌 루프에서 훨씬 우수한 제어를 제공합니다.

귀하의 공정에 맞는 올바른 선택

선택은 특정 응용 분야의 열 요구 사항에 의해서만 안내되어야 합니다.

• 주요 초점이 단순 혼합 또는 상온 반응인 경우: 단일층 반응기가 가장 비용 효율적인 솔루션을 제공합니다.
• 주요 초점이 표준 합성 또는 결정을 위한 정밀한 온도 제어인 경우: 이중층(재킷형) 반응기가 업계 표준이며 성능과 비용 간의 최상의 균형을 제공합니다.
• 주요 초점이 극한 온도 작업(극저온 또는 고온) 또는 열 효율 극대화인 경우: 우수한 단열 및 공정 안정성을 위해 삼중층 반응기가 필요합니다.

'층'이 유리 자체가 아닌 열 제어 시스템을 의미한다는 것을 이해하면 특정 과학적 목표에 맞는 올바른 도구를 선택할 수 있는 힘을 얻게 됩니다.

요약 표:

반응기 유형	주요 특징	주요 사용 사례
단일층	통합 재킷 없음; 외부 배스 필요	기본 혼합 또는 상온/근처 온도에서의 반응
이중층(재킷형)	열 유체 순환을 위한 밀봉된 재킷	표준 합성, 증류, 결정화를 위한 정밀 온도 제어
삼중층(단열)	최대 효율을 위한 진공 단열 외부 층	안정성이 요구되는 극한 온도 작업(극저온 또는 고온)
